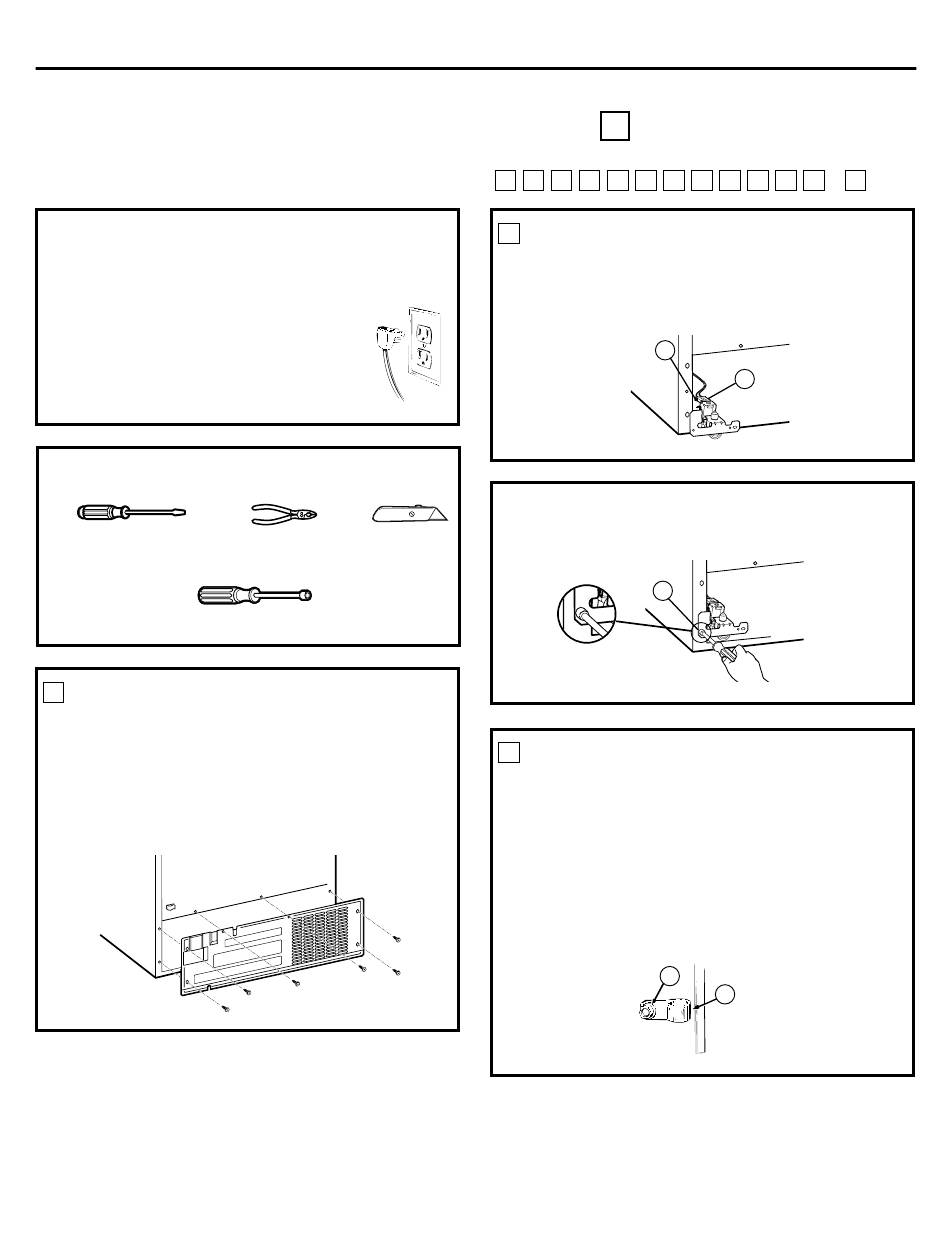

INSTRUCCIONES PARA LA INSTALACIÓN DEL ENSAMBLE DE
¿Son estas las instrucciones correctas para su modelo? Siga las Instrucciones para la instalación indicadas
por la etiqueta en la parte posterior del refrigerador
ANTES DE EMPEZAR
Lea cada paso completamente antes de proceder.
PRECAUCIÓN –
•
Desconecte el refrigerador. Para eliminar
el peligro de una descarga eléctrica
durante la instalación, debe desconectar
el refrigerador de su tomacorriente.
HERRAMIENTAS NECESARIAS
Destornillador plano
y Phillips
Llave de 1/4" y 5/16" o llave ajustable
1
RETIRE LA CUBIERTA
Use una boquilla de 5/16" o una llave ajustable para
retirar la cubierta de acceso del compartimiento del
compresor. Esto requiere retirar los seis tornillos que
unen la cubierta a la parte posterior de la caja del
refrigerador.
Asegúrese de guardar los tornillos ya que la cubierta de
acceso se debe reinstalar más adelante para asegurar que
su refrigerador funcione correctamente.
Instrucciones para la instalación
LA VÁLVULA DEL AGUA N
Cuchilla
Alicates
afilada
—
C F G H J
2
INSTALE LA VÁLVULA DEL AGUA
• Localice el enchufe conector hembra. Conecte el
conector hembra (C) en los terminales macho de la
válvula de agua (4). Cualquier cable puede ir en
cualquier terminal.
• Una la válvula del agua al gabinete introduciendo el
tornillo de cabeza hexagonal (13) del kit en el orificio
en la pata del gabinete.
3
INSTALE LA ABRAZADERA DE LA
TUBERÍA DEL AGUA
• Una la abrazadera de la tubería del agua (alivio de
presión) (8) del kit al refrigerador. Con la abrazadera
directamente en línea con la válvula del agua, inserte
el tornillo (7) del kit a través de la abrazadera (8) en
la hendidura en la parte de atrás del gabinete.
• La abrazadera metálica es para la tubería del agua de
la casa. (Vea las Instrucciones para la Instalación de
la Tubería del Agua). No se debe usar para el tubo
desde la válvula del agua hasta la máquina de hielos.
194
K L M N P Q R
C
4
13
7
8
o
S
