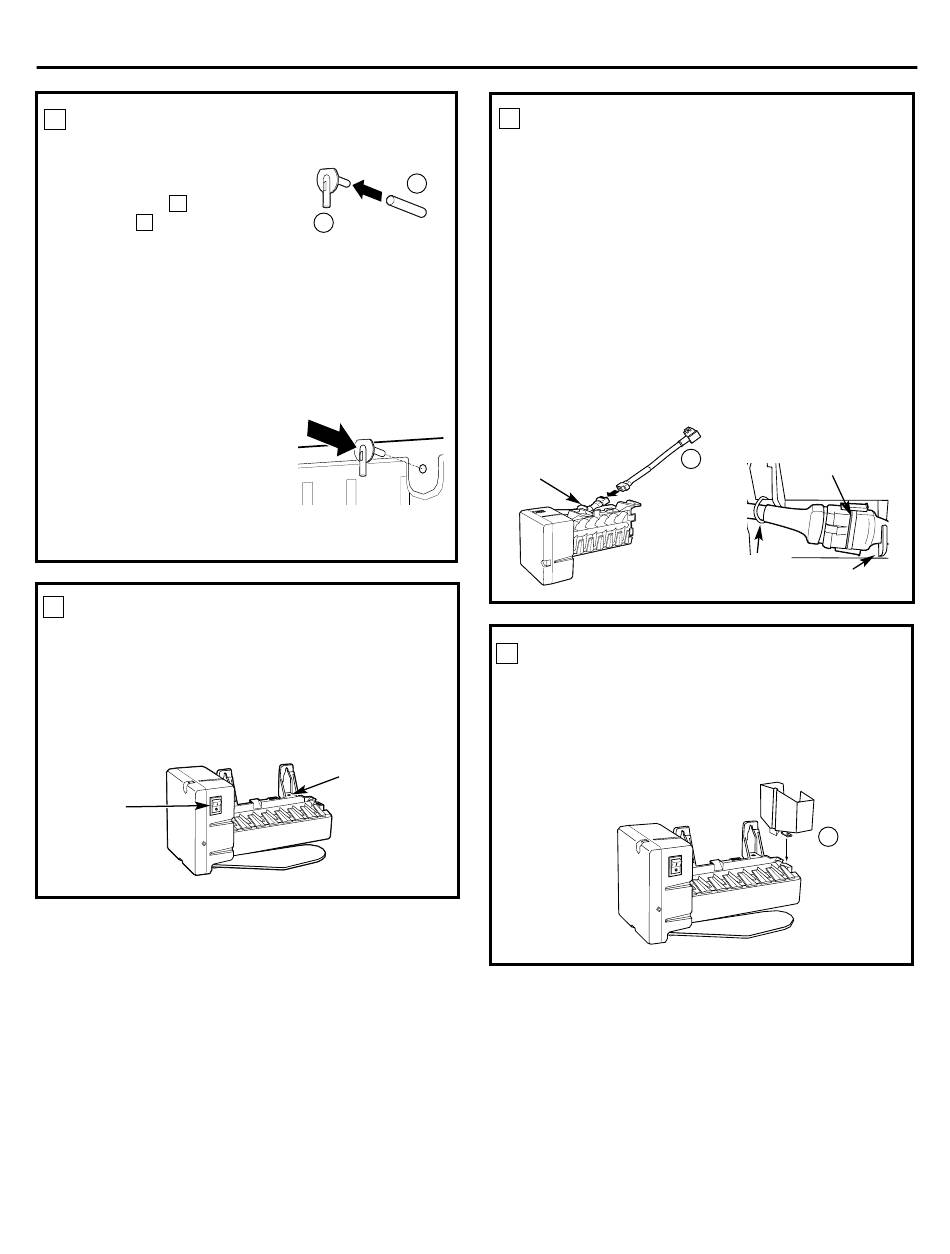

GE IM-6 Manuel D'utilisation Et D'installation page 129

INSTALLEZ LA CONDUITE
2
D'ALIMENTATION
• Coupez la conduite
d'alimentation (16) à
la longueur Q (consultez le
gabarit page 146) avec un
Q
couteau aiguisé ou une simple
lame de rasoir.
• Faites glisser la conduite d'alimentation (16) dans
le raccord d'arrivée de conduite d'eau (15).
• Trouvez l'étiquette située à l'arrière du
réfrigérateur, en haut à droite (vu de l'arrière).
Enlevez l'étiquette qui couvre le trou et enlevez le
capuchon isolant et tout papier d'aluminium de
l'ouverture.
• Du côté de la conduite du
raccord d'arrivée de conduite
d'eau (15) vous trouverez un
endos adhésif. Enlevez cet
endos adhésif et faites glisser
la conduite dans le trou situé
près du haut derrière le réfrigérateur. Pressez fort
sur le raccord pour bien le fixer au réfrigérateur.
METTEZ LE COMMUTATEUR DE
3
MARCHE EN POSITION O (arrêt)
Mettez le commutateur de marche de la machine à
glaçons en position O (arrêt). Laissez le commutateur
de marche en position O (arrêt) tant que vous n'avez
pas branché le réfrigérateur à l'alimentation d'eau,
pour éviter toute mise en marche prématurée.
Commutateur
de marche
Instructions d'installation
16
15
Trou pour lien
métallique
129
4 ADAPTATEUR DE CORDON
D'ALIMENTATION ÉLECTRIQUE
Il y a deux adaptateurs de cordon d'alimentation
électrique dans la trousse de machine à glaçons.
Assurez-vous d'utiliser celui qui est indiqué sur la
liste de pièces de la page 75. Branchez l'extrémité
femelle de l'adaptateur de cordon d'alimentation
électrique (20) à la fiche mâle du cordon attaché à
la machine à glaçons. Assurez-vous que le bourrelet
soit bien placé entre les parties quand vous faites la
connection entre l'adaptateur et le cordon
d'alimentation électrique. Fixez l'adaptateur de
cordon d'alimentation électrique à la machine à
glaçons en le mettant dans le crochet situé à
l'arrière de la machine à glaçons et en l'attachant à
la machine à glaçons au moyen d'un lien
métallique (22).
Crochet
5 INSTALLEZ LE RÉCIPIENT DE
REMPLISSAGE DE LA MACHINE
À GLAÇONS
Installez le récipient de remplissage (montage de
côté) (18) dans la machine à glaçons comme
l'indique la figure.
20
Bourrelet
Lien métallique
Crochet
18
