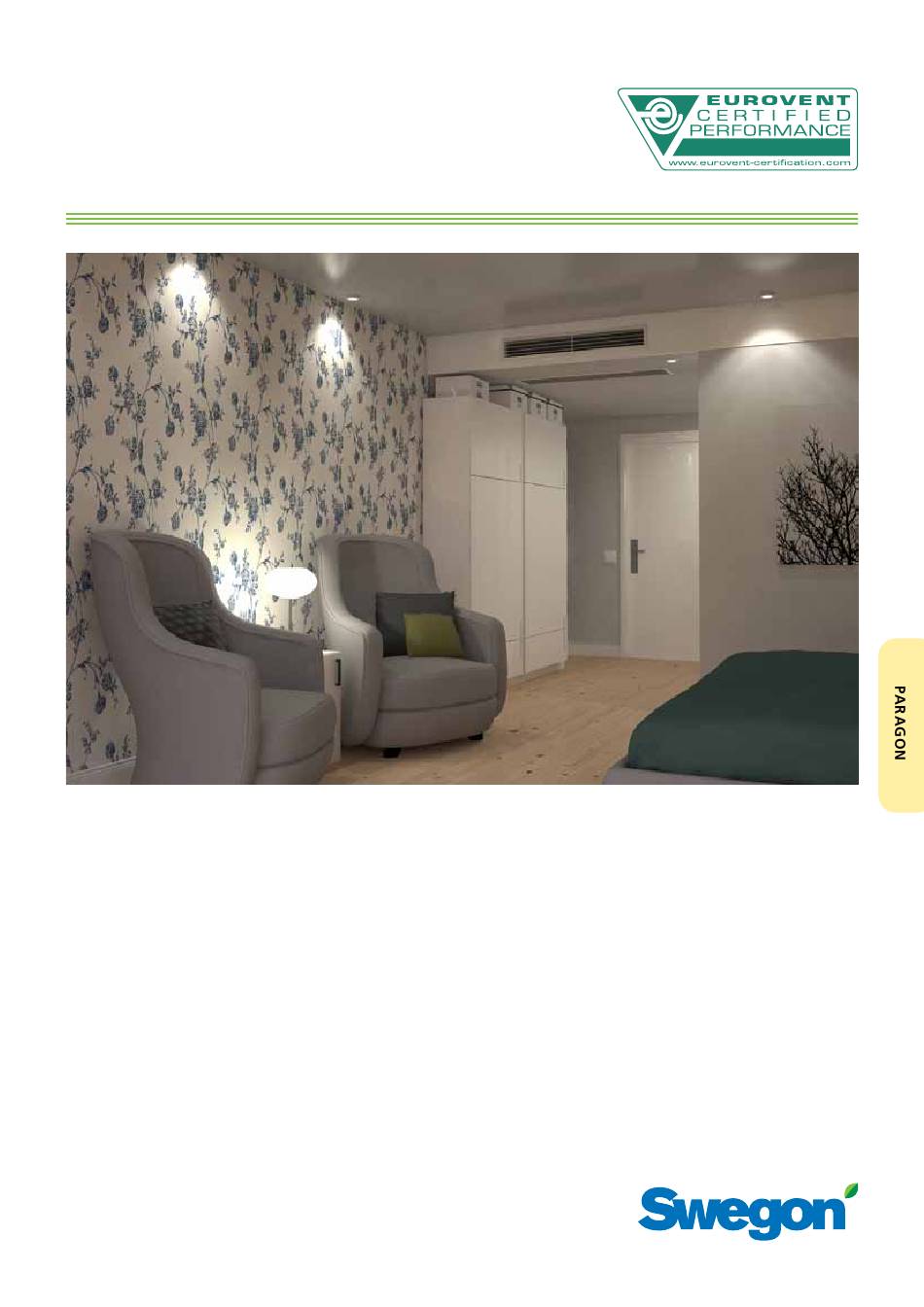

PARAGON
Module de confort compact

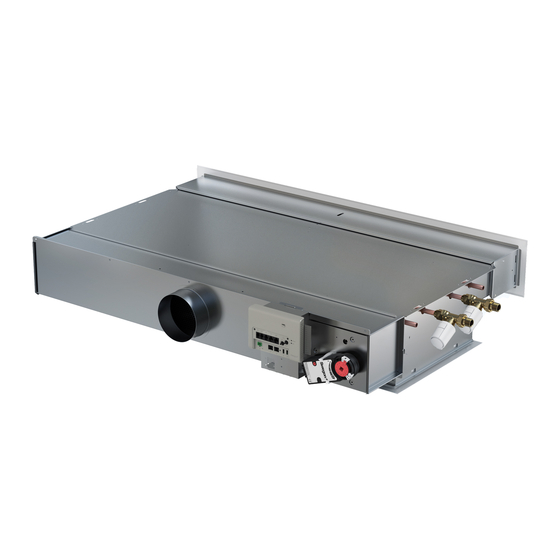

Module de confort PARAGON
PARAGON est le nom de la nouvelle famille de modules
de confort compacts destinés aux hôtels et hôpitaux.
Par l'optimisation du fonctionnement de sa batterie de
refroidissement/chauffage à des pressions et débits d'air
peu élevés, PARAGON atteint des performances élevées.
Par ailleurs, cet appareil très mince ne requiert qu'une
faible hauteur d'installation, ce qui permet de l'installer
aisément dans l'entrée d'une chambre d'hôtel.
Quelques caractéristiques
►
Rafraîchit, chauffe et ventile
►
Modèle compact
►
Capacité élevée
►
Régulateur intégré
►
Installation simple
►
Circuit fermé
►
Flexibilité de diffusion (Variflow)
►
Sens de diffusion réglable (système ADC et ailettes
réglables)
Chiffres clés
Plage de débit:
Plage de pressions:
Capacité totale
de refroidissement:
Capacité de chauffage:
Dimensions:
www.eurovent-certification.com
www.certiflash.com
10 - 72 l/s
50 – 200 Pa
Jusqu'à 2400 W
Eau:
Jusqu'à 3000 W
Électrique: Jusqu'à 1000 W
L=900, 1100, 1300 et 1500
l=695
H=185 mm
1
