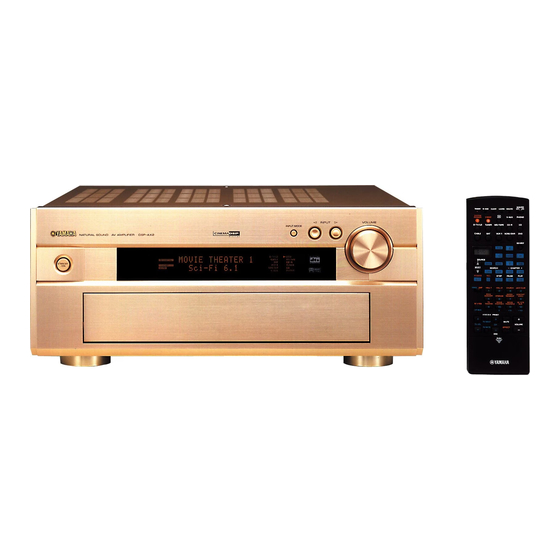

Page 1 DSP-AX2 Natural Sound AV Amplifier Amplificateur Audio-Video VOLUME INPUT INPUT MODE NATURAL SOUND AV AMPLIFIER DSP-AX2 STANDBY SPEAKERS EFFECT SOURCE MD/TAPE D-TV/LD CD-R SILENT CABLE TUNER S VIDEO VIDEO AUDIO OPTICAL BASS PROCESSOR VCR 1 EXTENSION DIRECT PHONO INPUT PHONES...
Page 2 THE WIRES IN MAINS LEAD ARE COLOURED IN YAMAHA will not be held responsible for any damage ACCORDANCE WITH THE FOLLOWING CODE: resulting from use of this unit with a voltage other than specified.
Page 3: Table Des Matières
Contents Introduction Getting Started ......................3 Controls and Functions ..................... 4 Preparations Speaker System Configurations ................9 Hookups ......................... 10 On-Screen Displays (OSD) ..................19 Speaker Placement ....................20 Speaker Settings ..................... 21 Speaker Output Levels ................... 22 Basic Operation Basic Playback .......................
Page 4: Introduction
Introduction Welcome to the exciting world of digital home entertainment. This unit is the most complete and advanced AV amplifier available. Though some of the more advanced features of this unit may not be familiar to you, they are easy to use. Incorporated state-of-the-art technology such as Dolby Digital and DTS can bring the same audio experience to your home as they have brought to feature films in quality theaters around the world.
Page 5: Getting Started
About handling the remote control VOLUME INPUT Handle the remote control with care. INPUT MODE NATURAL SOUND AV AMPLIFIER DSP-AX2 Do not spill water or other liquids on the remote control. STANDBY Do not drop the remote control. SPEAKERS EFFECT...
Page 6: Controls And Functions
When you are not operating the controls behind the front panel door, close the door. To open the door, press gently on the lower part of the panel. MEMORY STEREO BASS P.DIRECT ZONE 2 SLEEP VOLUME INPUT INPUT MODE NATURAL SOUND AV AMPLIFIER DSP-AX2 MEMORY D-TV/LD CABLE MD/TAPE STEREO CD-R STANDBY VCR 1 TUNER VCR2/DVR BASS P.DIRECT...
Page 7: Display Indicators
Controls and Functions q TREBLE r 6CH INPUT Adjusts the high frequency response for the left and right Main Switches between 6CH INPUT mode and normal input modes. channels. Turn the control to the right to increase the high 6CH INPUT mode takes priority over the source selected with the INPUT selector.
Page 8: Rear Panel
Controls and Functions Rear panel CAUTION SEE INSTRUCTION MANUAL FOR CORRECT SETTING. MD/TAPE OPTICAL VOLTAGE SELECTOR IMPEDANCE SELECTOR SET BEFORE POWER ON FRONT : 6ΩMIN./SPEAKER REAR : 4ΩMIN./SPEAKER REAR CENTER : 4ΩMIN./SPEAKER CENTER : 4ΩMIN./SPEAKER MAIN A OR B : 4ΩMIN./SPEAKER A + B : 8ΩMIN./SPEAKER FRONT...
Page 9: Remote Control
Controls and Functions Remote Control 9 Operational buttons Performs the operation selected by input selector. 0 Sound program selector/Numeric buttons Selects the sound program. q MUTE Mutes the sound. Press again to restore audio output at the previous volume level. w VOLUME +/–...
Page 10: Preparations
Preparations Speaker System Configurations Hookups Connecting Audio Components ................10 Connecting Video Components ................12 Connecting Speakers ....................14 Connecting Subwoofers ..................16 Connecting an External Decoder ................17 Connecting External Amplifiers ................17 Others ........................18 On-Screen Displays (OSD) OSD Modes ......................
Page 11: Speaker System Configurations
Speaker System Configurations The most complete speaker configuration consists of eight speakers: the left and right Main speakers, a Center speaker, the left and right Rear speakers, the left and right Front Effect speakers, and a Rear Center speaker. If you do not use eight speakers, you can direct the signals for speakers that are not in your system to other speakers in your configuration.
Page 12: Hookups
When you connect other YAMAHA audio component (such as a CD player or changer, MD deck, or tape deck), connect to terminals with the same number labels. Yamaha applies this labelling system to all its products.
Page 13 Hookups OPTICAL MD/TAPE INPUT recorder INPUT OUTPUT OUTPUT (General and China models) <Analog> CD recorder INPUT <Analog> OPTICAL OPTICAL OPTICAL INPUT OUTPUT OUT (REC) <Digital> <Digital> <Digital> OUT (REC) OPTICAL OPTICAL OUTPUT OUTPUT CD player <Analog> COAXIAL <Digital> OUTPUT CENTER OUTPUT <Analog>...
Page 14: Connecting Video Components
Hookups Connecting Video Components Before you connect any components, disconnect the power supply to all the components you plan to connect including this unit and determine which jacks are for the left and right channels and for input and output. After you finish all hookups, check them again to make sure they are correct.
Page 15 Hookups COMPONENT OUTPUT S VIDEO OPTICAL OUTPUT OUTPUT DVD player VIDEO OUTPUT AUDIO OUTPUT COMPONENT <Video> OUTPUT VIDEO S VIDEO AUDIO OPTICAL OUTPUT OUTPUT OUTPUT OUT (REC) DTV/LD player <Analog> OPTICAL OUT (REC) <Digital> OUTPUT OUTPUT <Analog> AUDIO SAT OPTICAL OUTPUT <Digital>...
Page 16: Connecting Speakers
Hookups Connecting Speakers This section explains how to connect speakers to this unit. After you finish connecting your speakers, use the SET MENU to change the signal output settings according to the number and size of the speakers in your configuration. Before connecting any speaker cords, identify which terminals are for the right and left channels and also the + and –...
Page 17 Hookups Right Front Left Front Speaker Speaker Right Rear Left Rear Speaker Speaker Rear Center Speaker (General and China models) CAUTION SEE INSTRUCTION MANUAL FOR CORRECT SETTING. VOLTAGE SELECTOR To other component IMPEDANCE SELECTOR SET BEFORE POWER ON FRONT : 6ΩMIN./SPEAKER REAR : 4ΩMIN./SPEAKER REAR CENTER...
Page 18: Connecting Subwoofers
Hookups Connecting Subwoofers Connecting a front subwoofer Connect the signal input jack on your subwoofer to one of the PRE OUT/ MAIN IN SUBWOOFER jacks. Notes: • The SUBWOOFER jacks (output) have a built-in high cut-off filter (90 Hz). When CENTER using a powered subwoofer, set the high cut-off frequency to “MAX”...
Page 19: Connecting An External Decoder
Hookups Connecting an External Decoder This unit is equipped with six additional input jacks (left and right MAIN, CENTER, left and right SURROUND and SUBWOOFER) for discrete multi-channel input from an external decoder, sound processor, or pre-amplifier. Connect the output jacks on your external decoder to the 6CH INPUT jacks.
Page 20: Others
Hookups Others IMPEDANCE SELECTOR switch WARNING Select the position whose requirements your speaker system meets. Do not change the IMPEDANCE (Upper position) SELECTOR switch setting while the power to this unit is on, otherwise this unit may be damaged. IF THIS UNIT FAILS TO TURN ON FRONT EFFECT: WHEN THE STANDBY/ON SWITCH IS The impedance of each speaker must be 6Ω...
Page 21: On-Screen Displays (Osd)
On-Screen Displays (OSD) You can display the operation information for this unit on a video monitor. If you display the SET MENU and DSP sound field program parameter settings on a screen, it is much easier to see the available options and parameters than it is by reading this information on the front panel display.
Page 22: Speaker Placement
Speaker Placement Where you place your speakers has a tremendous effect on how well your system sounds. Placing the Main speakers TV or Video Main monitor Main Place the left and right Main speakers an equal distance from the main listening Speaker Speaker position.
Page 23: Speaker Settings
Speaker Settings This unit has seven SPEAKER SET items in the SET MENU that you must set according to the number of speakers in your configuration and their size. The following table summarizes these SPEAKER SET items, and shows the initial settings as well as other possible settings. If the initial settings are not appropriate for your speaker configuration, change the settings in the SET MENU.
Page 24: Speaker Output Levels
Speaker Output Levels This section explains how to set the speaker levels using the test tone. There are two tests; Dolby Surround test and DSP test. Before You Begin 1 Set BASS and TREBLE on the front panel to “0” (the center position) and turn off BASS EXTENSION.
Page 25: Dsp Test
Speaker Output Levels DSP Test 1 After the dsp test is selected, “TEST DSP” appears on the video monitor and in the front display. TEST MAIN 2 Adjust VOLUME +/– to hear the test tone. Make an adjustment so that the output level coming from the Front Effect speakers is the same as that of the Main speakers.
Page 26: Basic Operation
Basic Operation Basic Playback Power Control ......................25 Selecting a Source ....................26 Input Modes and Indications .................. 27 Selecting a Sound Field Program ................28 Basic Recording Preparations ......................29...
Page 27: Basic Playback
Playback operation is described with buttons on this unit and the remote control. These button names are noted in the order of “button name (remote control button name).” EFFECT INPUT selector STANDBY STANDBY/ON INPUT MODE VOLUME SYSTEM POWER VOLUME INPUT INPUT MODE NATURAL SOUND AV AMPLIFIER DSP-AX2 Input buttons STANDBY SPEAKERS EFFECT SOURCE MD/TAPE D-TV/LD CD-R SILENT CABLE TUNER...
Page 28: Selecting A Source
Basic Playback Selecting a Source 1 Select the source using the INPUT selector, or press one of the input buttons INPUT on the remote control. • The current source is indicated on the front panel display with an arrow. • The current source name and input mode appear on the front panel display and the video monitor for a few seconds.
Page 29: Input Modes And Indications
Basic Playback Input Modes and Indications This unit comes with various input jacks. If your external component is connected to more than one type of input jack, you can set the priority of the input signal. Press INPUT MODE on the front panel or an input button (press it repeatedly) on the remote control to display or change the input mode.
Page 30: Selecting A Sound Field Program
Basic Playback Selecting a Sound Field Program You can enhance your listening experience by selecting a DSP sound field program. The 25 DSP sound field programs are divided into 12 DSP program groups. 10KEY/DSP 1 Set 10KEY/DSP on the remote to DSP. 2 Press the DSP button on main unit and rotate the Multi jog knob to select the desired sound field program.
Page 31: Basic Recording
Basic Recording REC OUT allows you to record one source while viewing and/or listening to another source. Preparations 1 Turn on the power to this unit and all connected component. STANDBY SOURCE 2 Select the source component you want to record using REC OUT. MD/TAPE D-TV/LD CD-R...
Page 32: Advanced Operation
Advanced Operation SET MENU Items Operating the SET MENU ..................32 1. SPEAKER SET (1A. CENTER SP to 1G. MAIN LEVEL) ......33 2. LOW FREQ. TEST .................... 35 3. L/R BALANCE ....................36 4. HP TONE CTRL (Headphone Tone Control) ............ 36 5.
Page 33: Set Menu Items
SET MENU Items The SET MENU consists of sixteen items including the Speaker Set, Center Graphic Equalizer and Parameter Initialization features. Choose the appropriate item and adjust or select the values as necessary. Notes: • You can adjust the items in the SET MENU while reproducing a source. •...
Page 34: Operating The Set Menu
SET MENU Items Operating the SET MENU Adjustment should be performed with the remote control. Some items require extra steps to change to the desired setting. PARAMETER / SET MENU Cursor buttons 1 Set PARAMETER/SET MENU to SET MENU. 2 Press h or g repeatedly to select an item from the table of SET MENU, then press + or – to enter the setting of that item. •...
Page 35: Speaker Set (1A. Center Sp To 1G. Main Level)
SET MENU Items 1. SPEAKER SET (1A. CENTER SP to 1G. MAIN LEVEL) Use this feature to select suitable output modes for your speaker configuration. You must set the output mode when you use a subwoofer. 1A. CENTER SP (Center Speaker Mode) By adding a Center speaker to your speaker configuration, this unit can provide good dialogue localization for many listeners and superior synchronization of sound and images.
Page 36 SET MENU Items 1D. REAR CT SP (Rear Center Speaker Mode) By adding a Rear Center speaker to your speaker configuration, this unit can provide more realistic front-to-back and back-to-front transitions. The initial setting is “LRG”. Select the “LRG” setting if you have a large Rear Center speaker. The entire range of Rear Center channel signals is sent to the Rear Center speakers.
Page 37: Low Freq. Test
SET MENU Items 1G. MAIN LEVEL Change this setting if you cannot match the sound volume of the Front, Rear, and Center speakers with the Main speakers because of the unusually high efficiency performance of the Main speakers. The initial setting is “Normal”. Select the “Normal”...
Page 38: L/R Balance
SET MENU Items 3. L/R BALANCE Use this feature to adjust the balance of the output level from the right and left main 3 L/R BALANCE speakers. Initial setting is the neutral position. 4. HP TONE CTRL (Headphone Tone Control) Use this feature to adjust the level of bass and treble when you use your headphones.
Page 39: I/O Assign
SET MENU Items 7. I/O ASSIGN Use this feature to designate the input for the COMPONENT jacks (A and B) and DIGITAL INPUT/OUTPUT jacks (1) to (10)* to any sources you want. Change the setting when there are not enough digital input jacks depending on the source components you are using. (*(10) can be selected for General and China models only.) Initial settings are shown on the display.
Page 40: Dolby D. Set (Dolby Digital Set)
SET MENU Items 10. DOLBY D. SET (Dolby Digital Set) 10A. LFE LEVEL 10A LFE LEVEL ≥ SPEAKER………………0dB Use this feature to adjust the output level of the LFE (low frequency effect) HEADPHONE…………0dB 10A LFE LEVEL channel when playing back Dolby Digital encoded software. This setting is SP………………0dB effective only when this unit decodes Dolby Digital signals.
Page 41: 13. Sp Delay Time
SET MENU Items 13. SP DELAY TIME Use this feature to adjust the delay of the Center and the Rear Center channel sounds. 13 SP DELAY TIME This feature works when this unit decodes DTS or Dolby Digital signals. Ideally, the ≥...
Page 42: Remote Control Features
Remote Control Features The remote control can operate not only the main unit but also other Yamaha and other manufactures’ audio and video components by using the Learning function and other manufactures’ code settings. The Macro feature also improves the operability of this unit allowing you to program a series of operations in sequence onto a single button.
Page 43: Source Select
Remote Control Features SOURCE SELECT You can control another component independently from the input you selected by pressing an input button. 1 Press SOURCE SELECT h or g to choose a component and set the remote control to be used for it. 2 The display window will show one of the following: V-AUX, TAPE, PHONO, TUNER, MD, CD, VCR 1, VCR 2, DVD, CD-R, CABLE (Cable TV), SAT (Satellite TV), A, TV/LD (digital and regular TV/LD player),...
Page 44: Each Component Control Area
Remote Control Features Each Component Control Area The general operational buttons are shown for each area. Some of them may not function depending on the component you have. TUNER button (Tuner area) CD button (CD area) POWER DISPLAY (Set 10KEY) SEARCH Skip Search POWER...
Page 45 Remote Control Features PHONO and V-AUX buttons, and OPTN DVD button (DVD area) area* DISPLAY MENU TITLE Menu cursor/ENTER SOUND Skip Search SEARCH PLAY PAUSE STOP (Set 10KEY) POWER Return (Set 10KEY) Numeric buttons 1 to 9 CLEAR Numeric button +10 TV VOL +/–, TV INPUT, and TV Numeric button 0 MUTE function if you have set up...
Page 46 Remote Control Features Å button (ex. LD area* CABLE and SAT buttons (CABLE and SAT areas* DISPLAY MENU POWER DISPLAY SEARCH Menu cursor/ENTER SOUND CHAPTER +/– (Chapter Search) STOP You can control your VCR, if you PLAY have set up the code for VCR1. PAUSE Numeric buttons 1 to 9 POWER...
Page 47: Setting The Manufacturer Code In The Remote Control
You can control other components by setting a manufacturer code. A code can be set up in each component control area except for the OPTN area. The Yamaha code is factory preset for DVD, CD-R, CD, MD, TUNER, and Å (LD code). There is no factory preset code on VCR1, VCR2/DVR, V-AUX, PHONO, TAPE, CABLE, SAT.
Page 48: Programming A New Remote Control Function
Remote Control Features Programming a New Remote Control Function If you desire to program functions not included in the basic operations covered by the manufacturer code, or a manufacturer code is not available, the following procedure needs to be performed. The possible programming area is the same as a component control area, so buttons are programmable independently for each source component area.
Page 49: Using The Macro Feature
*3 The components for which playback can be started are any YAMAHA remote control-compatible MD recorders, CD players, CD recorders, and DVD players. When using macros to operate components other than these or non-YAMAHA components, it is either necessary to learn the PLAY button on the...
Page 50 Remote Control Features Operating the Macro feature MACRO ON/OFF 1 Set MACRO ON/OFF to ON. 2 Press a Macro button. Notes: • When you are finished using the Macro feature, set MACRO ON/OFF to OFF. Macro buttons • While the main unit is carrying out a macro program, the main unit does not receive any other button’s function until the macro is complete (the TRANSMIT indicator stops flashing).
Page 51: Changing The Source Name In The Display Window
Remote Control Features Changing the Source Name in the Display Window 1 Select the source component you want to rename by using the input buttons. 2 Press RE-NAME using a ballpoint pen or similar object. RE-NAME 3 Use the cursor buttons h/g to select a character. •...
Page 52: Clearing Learned Functions And Setups
Remote Control Features Clearing Learned Functions and Setups 1 Press CLEAR using a ballpoint pen or similar object. CLEAR 2 Press h/g to select the mode to be cleared. The mode is shown in the window in the following order: (L: name of a component) Clears all learning functions of the component.
Page 53: Adjusting The Levels Of The Effect Speakers
Adjusting the Levels of the Effect Speakers You can adjust the volume level of each effect speaker (Center, Right Rear, Rear Center, Left Rear, Front Effect, and Subwoofer) while listening to a music source. 1 Set PARAMETER/SET MENU to PARAMETER. 2 Press LEVEL to select the speaker(s) you want to adjust.
Page 54: Additional Information
Additional Information Digital Sound Field Processing (DSP) Understanding Sound Fields .................. 53 Hi-Fi DSP Programs ....................54 CINEMA-DSP Sound Design of CINEMA-DSP ................55 CINEMA-DSP Programs ..................56 DSP Parameter Changing Parameter Settings ................. 58 Parameter Descriptions ..................58 Resetting to the Factory Preset Value ..............61...
Page 55: Digital Sound Field Processing (Dsp)
This type of program consists of early reflections and high quality digital reverberation processing. Reverberation is the most important element for recreating the sound field of a church, for example. To recreate a realistic spatial sound image from reverberation data, Yamaha has adapted the four-channel-output reverberation technology.
Page 56: Hi-Fi Dsp Programs
Digital Sound Field Processing (DSP) Hi-Fi DSP Programs Concert Hall 1 Program Group Europe Hall A Europe Hall B This is a large fan-shaped concert hall with approximately 2500 A classic shoe-box type concert hall with approximately 1700 seats. There is relatively little reflection from the walls, and seats.
Page 57: Cinema-Dsp
CINEMA-DSP is an upgraded version of YAMAHA DSP specially designed for movie soundtracks. CINEMA-DSP integrates the DTS, Dolby Digital, and Dolby Pro Logic surround sound technologies with YAMAHA DSP sound field programs to provide the surround sound field. It recreates the most complete movie sound design in your audio room. In CINEMA-DSP sound field programs, Yamaha’s exclusive DSP processing is added to the right and left Main and Center channels, so the listener can enjoy realistic dialogue, depth of sound, smooth transition between sound sources, and a surround sound field that goes beyond the screen.
Page 58: Cinema-Dsp Programs
CINEMA-DSP CINEMA-DSP Programs According to the input signal format, this unit automatically chooses the appropriate decoder and DSP sound field pattern. Table of Program Names for Each Input Format Input Stereo DOLBY DIGITAL DOLBY DIGITAL DTS ES Program (2ch) (5.1ch) (5.1ch) (6.1ch)* (6.1ch)*...
Page 59 CINEMA-DSP Entertainment Program Group Game This program adds a deep and spatial feeling to video game sounds. Concert Video Program Group Classical/Opera Pop/Rock This program provides excellent vocal depth and overall clarity This program produces an enthusiastic atmosphere and lets you by restraining excessive reverberation.
Page 60: Dsp Parameter
DSP Parameter You can enjoy good quality sound with the preset parameters. Although you do not have to change the initial settings, you can change some of the parameters to better suit the input source or your listening room. Changing Parameter Settings 1 Set PARAMETER/SET MENU to PARAMETER on the remote control.
Page 61: Room Size (Surround Room Size)
DSP Parameter ROOM SIZE [P. ROOM SIZE for the presence sound field Control Range 0.1 – 2.0 Function ....This parameter adjusts the apparent size of the surround sound field. The larger the value, the larger the surround sound field becomes. Description ..
Page 62: Liveness (Surround Liveness)
DSP Parameter S. LIVENESS (Surround Liveness) Control Range 0 –10 Function ....This parameter adjusts the apparent reflectivity of the virtual walls in the surround sound field. RC. INIT. DLY (Rear Center Initial Delay) Control Range 1 – 49 msec Function ....
Page 63: Resetting To The Factory Preset Value
DSP Parameter REV. LEVEL (Reverberation Level) Control Range 0 – 100 % Function ....This parameter adjusts the volume of the reverberation sound. Description ..The larger the value, the stronger the reverberation becomes. Sound Source REV. LEVEL Time CT. DELAY (Center Delay) Control Range 0 –...
Page 64: Appendix
Appendix Troubleshooting Specifications...
Page 65: Troubleshooting
Refer to the chart below when this unit does not function properly. If the problem you are experiencing is not listed below or if the instruction below does not help, turn the power off, disconnect the power cord, and contact your dealer or the nearest Yamaha Audio Products Service Department.
Page 66 Troubleshooting Problem Possible Cause What to Do No sound is coming from the PRO LOGIC/Normal, DOLBY DIGITAL/ Select another sound field program. Front Effect speakers. Normal or DTS DIGITAL SUR./Normal of DSP program 12 is selected. The front level is set to minimum. Adjust the Front Effect speaker level.
Page 67: Remote Control
Troubleshooting Remote Control Problem Possible Cause What to Do The remote control does not The batteries are dead. Replace the batteries with new ones and press RESET inside the battery compartment. work. Press RESET inside the battery compartment. The internal microcomputer has “frozen”. The remote control does not Wrong distance or angle.
Page 68: Specifications
Specifications Audio Section Video Section Minimum RMS Output Power Video Signal Type ............... PAL 20 Hz to 20 kHz, 0.02% THD, 8 ohms [China and General models] ........NTSC/PAL Main L/R, Center, Rear L/R, Rear Center ...... 100 W Composite Video Signal Level ......... 1 Vp-p/75 ohms 1 kHz, 0.05% THD S-Video Signal Level Front L/R ................
