Faire les connections

Canaux d'entrées
Le mixers amplifiés K-12 et 1860 sont équipés de 10
canaux, 2 d'entre eux acceptent les signaux stéréo. Le
mixer amplifié K-16, a quand à lui un total de 14 canaux
incluant aussi deux entrées stéréo. Les deux entrées
stéréo sur chaque modèle sont équipées de différente
connectique d'entrée, que ce soit des entrées micro et
des entrées lignes, et ont un contrôle de gain.

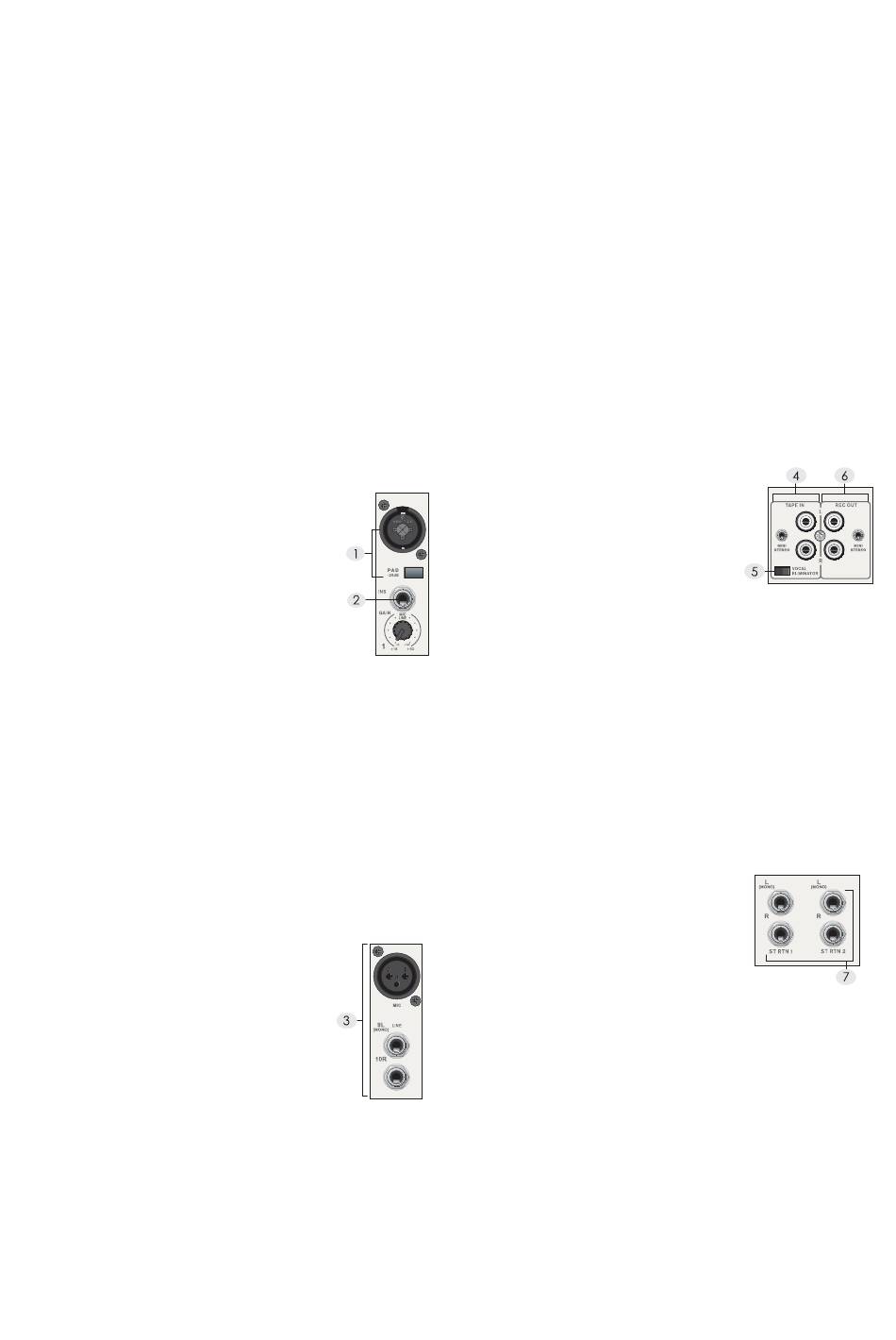

1. XLR + jack Combo 6.35 mm
Ces jack combo acceptent les fiches XLR ou les jacks
6.35 mm pour les signaux symétriques ou asymétrique.
Ils peuvent être utilisé avec des microphones tels que
des micros à condensateur, dynamiques ou à ruban
avec des fiches standard XLR mâle ainsi qu'en jacks
6.35 mm (TRS) 3 points et en jacks 6.35 mm 2 points
pour les signaux ligne tels que les claviers, boites à
rythme, guitares électriques ainsi qu'une grande
variété d'instruments
Avec des préamplis à faible bruit, ces
entrées servent pour la réplication d'un
son cristallin.
Le bouton PAD –26 dB, situé sous les
jack combo a pour fonction d'atténuer le
signal d'entrée de 26 dB. Ce bouton doit
être appuyé lorsque vous utilisez des
applications lignes.
NB. Lorsque vous utilisez un microphone asymétrique, assurez vous
s'il vous plait que l'alimentation fantôme est désactivée. Cependant, si
vous utilisez un micro à condensateur, l'alimentation fantôme doit être
activée.
2. INS (jack d'insertion applications externes)
L'utilisation principale de ces jacks 6.35 mm (TRS) 3
points permet l'ajout d'appareils externes, tels que des
processeurs de dynamique ou des égaliseurs, pour
l'entrée mono correspondante. Cette application
nécessite un cordon en "Y" qui peut envoyer et
recevoir le signal du mixer vers ou venant d'un
processeur externe. Pour plus d'informations sur les
cordons en " Y", reportez vous à l'appendice C.
3. Canal d'entrée stéréo
Chacun des mixers amplifiés K-12,
K-16 et 1860 sont équipées de 2
entrées stéréo, des entrées qui diffèrent
légèrement des entrées mono. Les
entrées XLR 3 points sont prévues
pour le branchement de microphone
avec des fiches typiques XLR mâles.
Les 2 entrées lignes en jack 6.35 mm 2
points sont conçues pour le branchement de divers
appareils stéréo ligne tels que les claviers. Si vous
souhaitez brancher un application mono sur une entrée
stéréo, connectez simplement le jack sur l'entrée
gauche (Left mono) et laissez l'entrée droite libre. Le
signal gauche sera automatiquement dupliqué sur
l'entrée droite.
électroniques.

Section Master

4. Entrée Tape
Ces entrées acceptent les câbles RCA équipant les
lecteurs cassette et CD. En plus de ces entrées,
Phonic a incorporé un mini jack stéréo pour le
branchement de lecteurs MD, CD et MP3 (tel que
le iPod d'Apple) et ordinateurs portables. La ligne
de cette source est dirigée vers le bus de mixage
Tape in, avant d'être envoyé vers le bus de mixage
Main L/R.
5. Suppresseur de voix (seulement K-16)
Le fait d'activer cet inter, équipant les mixers
amplifiés K-16
d'éliminer les sections voix d'une source
provenant d'un lecteur CD ou cassette, branché sur
l'entrée "Tape in". En mettant
en opposition de phase une
gamme de fréquences entre les
canaux droits et gauches, le
suppresseur vocal de la K-16
peut efficacement éliminer les
voix au centre du panoramique.
6. Sortie enregistrement (L et R)
Comme les ports Tape in, ces sorties acceptent les
câbles RCA, permettant l'emploi de divers
enregistreurs. Il est aussi prévu un port mini jack
pour l'ajout d'appareils d'enregistrement tels que
les lecteurs enregistreurs MD et les ordinateurs
portables.
7. Entrées ST retour L et R
Ces entrées jack 2 points relient le mixer avec des
appareils externes, tels qu'un mixer additionnel ou des
processeurs de traitement de signal recevant le signal à
traiter provenant d'une autre source. Ce signal est
envoyé vers les bus de mixage AUX1, AUX 2 et la sortie
Si vous souhaitez brancher un
Main L/R.
application mono sur une entrée
stéréo, connectez simplement le
jack sur l'entrée gauche (Left
mono) et laissez l'entrée droite
libre. Le signal gauche sera
automatiquement dupliqué sur
l'entrée droite.
8. Entrées de l'amplificateur de puissance
Ces entrées acceptent le branchement de fiches jack
6.35 mm 2 points et peuvent être utilisées pour
l'insertion de signaux stéréo avec niveau ligne. Si
un appareil est connecté aux entrées de
l'amplificateur de puissance, la source (selon le
commutateur de puissance de l'ampli) coupera
automatiquement l'amplification interne du mixer
et la source insérée sera amplifiée et envoyée aux
haut-parleurs.
8
