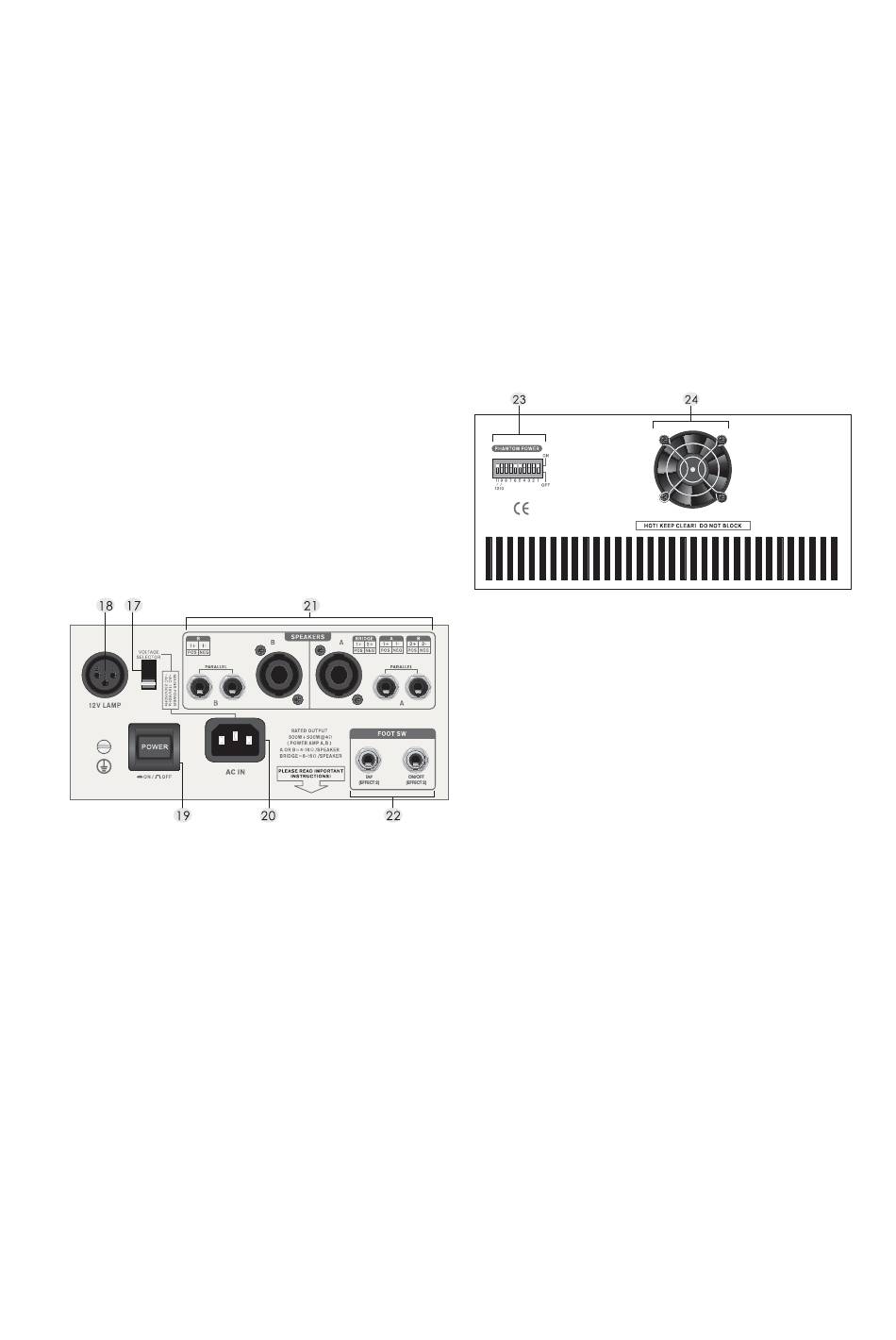

Panneau arrière
17. Sélecteur de tension (1860 seulement)
Cet interrupteur vous permet de sélectionner deux
types de tensions, 115 VAC / 60 Hz (permettant
d'utiliser ce produit dans les pays dont la tension se
situe entre 110V et 120V) ou 230 VAC / 50 Hz
(permettant d'utiliser ce produit dans les pays dont
la tension se situe entre 200V et 230V).
NB. L'utilisation de tensions incorrectes peut causer des dommages
irréversibles au mixer. La plus grande attention doit être prise lors
de la sélection des tensions, si vous n'êtes pas surs, contactez une
personne compétente avant de brancher le mixer.
18. Lampe 12V
Cette fiche XLR vous permet de brancher une lampe
de 12V, vous aurez ainsi une meilleur visibilité du
panneau de contrôle du mixer dans des salles
sombres.
19. Interrupteur de mise sous tension
Ce bouton met sous et hors tension l'appareil.
Avant de mettre sous tension, assurez vous que tout
les contrôles sont au minimum.
20. Prise femelle secteur
Cette fiche sert à brancher l'extrémité du cordon
secteur sur le mixer. L'autre extrémité sera
brancher à une prise de courant.
21. Sorties Haut-Parleur
Ces jacks sont prévus pour le branchement des
haut-parleurs, alimentés par l'ampli de puissance
interne. Le premier set de sortie correspond à des
fiches professionnelles ; pour les utiliser, insérez
une fiche 4 points appropriée et tournez d'un quart
de tour pour bloquer la connection. Le deuxième set
de sorties correspond à des fiches jack 6.35 mm ;
pour les utiliser, branchez tout simplement un jack
approprié. La charge total des haut-parleurs ne doit
pas descendre en dessous de 4 ohms par canal ou 8
ohms en mode bridge.
Un haut-parleur par canal : Lorsque vous
connectez une seule enceinte sur un canal de sortie, vous
devez utiliser des enceintes ayant une impédance entre 4
et 8 ohms. Que vous utilisiez les fiches jack ou speakon.
Deux haut-parleurs par canal: Lorsque vous
connectez deux enceintes sur les canaux de sortie, la charge de
chaque H.P doit se situer entre 8 et 16 ohms ( 2 H.P de 8 ohms
formeront une impédance totale de 4 ohms, 2 H.P. de 16 ohms
une impédance de 8 ohms, etc)
Mono Bridge:
Lorsque vous utilisez le mode mono
bridge, vous devez uniquement utiliser les fiches speakon. La
charge totale ne pas descendre en dessous de 8 ohms.
NB. N'utilisez que des enceintes passives pour éviter d'endommager
l'appareil.
22. Jack Foot Switch
Ces fiches permettent le branchement d'un foot switch,
cela permet de télécommander certains paramètres de
l'effet numérique. Le jack de gauche ajuste les
paramètres du Tap Tempo, alors que le jack de droite
permet d'activer ou de désactiver l'effet numérique (sur
les modèles K-12 et K-16, le foot switch pilote l'effet
numérique 2).
23. Interrupteur DIP de l'alimentation fantôme
Ces inter. vous permettent d'activer individuellement
l'alimentation fantôme sur les entrées micro. Une fois
activés, ces inter. fournissent une alimentation de +48V
aux fiches XLR.
24. Ventilateur
Ces ventilateurs à vitesse variable permettent une
dissipation de la chaleur pour le mixer amplifié. Ne les
obstruez jamais pour éviter une surchauffe.
10
