DESCRIPTION DE LA MACHINE

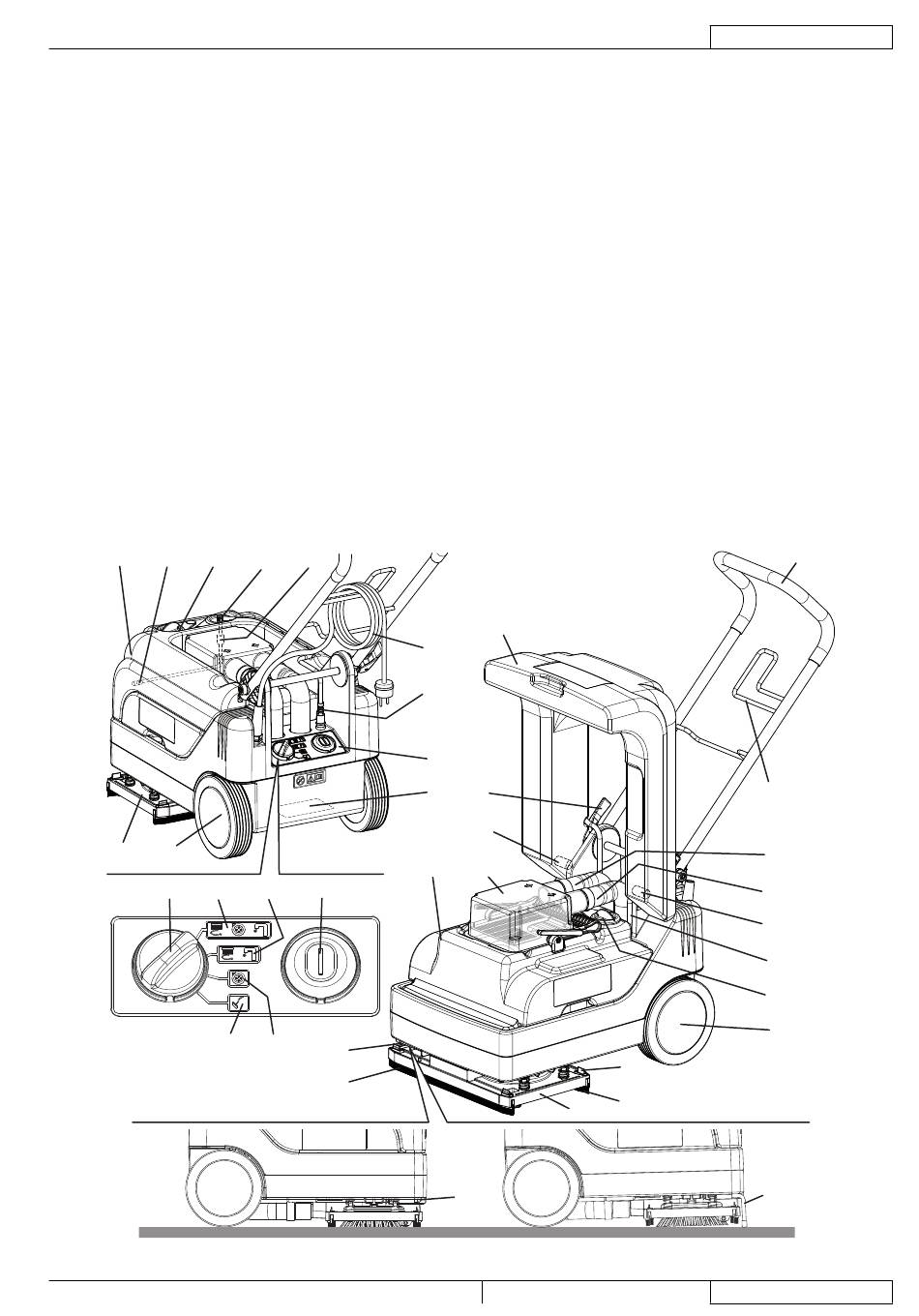

STRUCTURE DE LA MACHINE

1. Plaque avec numéro de série / données techniques /
marquage de conformité
2. Guidon
3. Levier de déblocage / blocage réglage inclinaison guidon
4. Tableau de bord
5. Poignée de sélection programme
5a. Programme : actionnement brosses - mise en marche
système d'aspiration - ouverture fl ux de solution
5b. Programme : actionnement brosses - ouverture fl ux de
solution
5c. Programme : mise en marche système d'aspiration
5d. Programme : lavage de moquette et embouchure (en
option)
6. Interrupteur principal
7. Support câble d'alimentation
8. Roues sur essieu fi xe
9. Tête porte-brosses et embouchures
10. Câble d'alimentation
11. Raccord rapide tube d'alimentation solution à la pompe
14 25 18
9 8
5 5a
5d
17 22
10
11
16
5b 6
5c
24
12
MICROMATIC 13E
INSTRUCTIONS D'UTILISATION
12. Embouchure avant
13. Embouchure arrière
14. Réservoir solution
14a. Réservoir solution (ouvert)
15. Couvercle transparent et grille d'aspiration
16. Réservoir eau de récupération
17. Tube d'immersion solution
18. Bouchon de remplissage réservoir solution
19. Bouchon de vidange réservoir eau de récupération
20. Tube d'aspiration moteur système d'aspiration
21. Tuyau d'aspiration embouchure
22. Clapet de non retour
23. Raccord rapide tube d'alimentation solution aux brosses
24. Levier de stationnement
24a. Levier de stationnement desserré
24b. Levier de stationnement serré
25. Filtre de solution
26. Pivots d'accrochage réservoir solution
27. Pinces d'accrochage embouchures à la tête
14a
4
1 3
26
15
9
24a
9097508000(2)2009-05
FRANÇAIS
7
20
21
26
23
19
8
27
13
24b
2
