Unit buiten

1

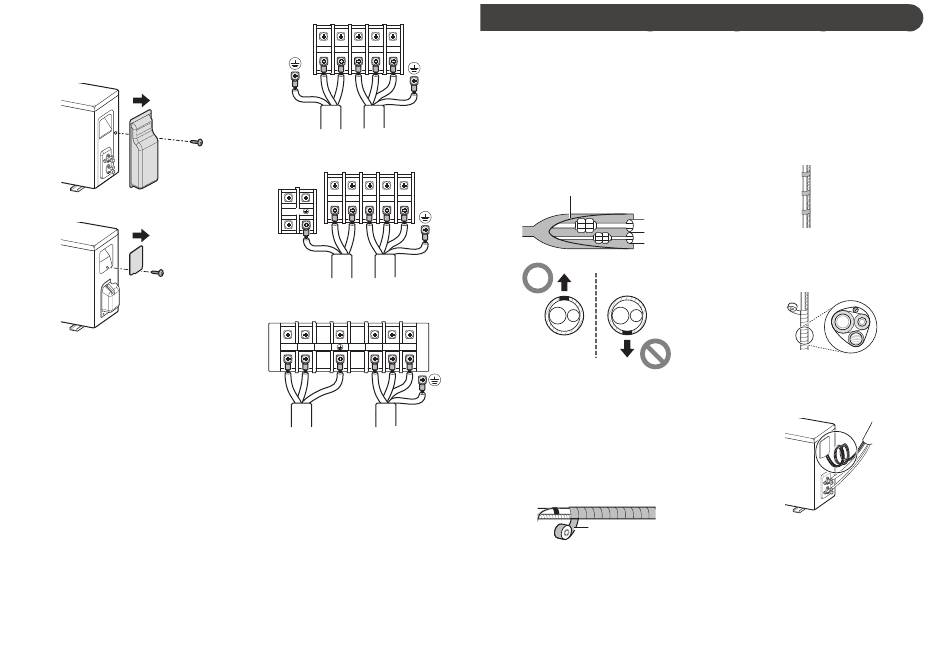

Open de beschermkap (type 1) of de
bedieningsafdekking (type 2).
Type 1
Type 2
2
Nadat beide draden en de aardingsdraad
op het klemmenblok zijn aangesloten, zet
u ze vast door de schroeven vast te
draaien.
• De kleur van de draad voor de
buitenunit en het klemnummer moeten
dezelfde zijn als die van de binnenunit.
Type 1
L N 1(L) 2(N) 3(C)
Netsnoer Verbindingskabel
Type 2
L N 1(L) 2(N) 3(C)
Netsnoer Verbindingskabel
Type 3
L N 1(L) 2(N) 3(C)
Netsnoer Verbindingskabel
3
Nadat de beschermkap of de
bedieningsafdekking gesloten zijn,
bevestigt u ze met de schroef.

DE INSTALLATIE VOLTOOIEN

Isolatie wikkelen rond de
leidingverbinding
Wikkel de isolatie rond de leidingverbinding
en maak deze vast met vinyltape.
• Wikkel isolatie rond de leidingen om
openingen ertussen te voorkomen.
• Zorg ervoor dat afgesneden kant van de
isolatie die op de leidingen zijn
aangebracht, naar boven gericht is.
Snijlijn
OPMERKING
• Bundel de leidingen en afvoerslang aan de
linkerachterkant met textieltape in het deel
waarin de leidingen door het achterste
leidingruimte lopen.
− Wikkel de leidingen van de binnenunit die
vanaf buitenaf zichtbaar zijn met
vinyltape.
Textieltape
Leidingen, afvoerslangen
en netsnoeren vastbinden
Als de buitenunit onder de binnenunit is
geplaatst
1
Bind gedeeltelijk leidingen, afvoerslangen
en netsnoeren die over elkaar lopen vast
met dunne vinyltape.
2
Gebruik een brede vinyltape om alle
leidingen volledig vast te binden
(leidingen, afvoerslangen en netsnoeren).
• Bind eerst de onderkant vast.
3
Rol het netsnoer op.
• Dit kan voorkomen dat elektrische
onderdelen in aanraking komen met
water.
4
Sluit de beschermkap.
