4 Montage
4.5

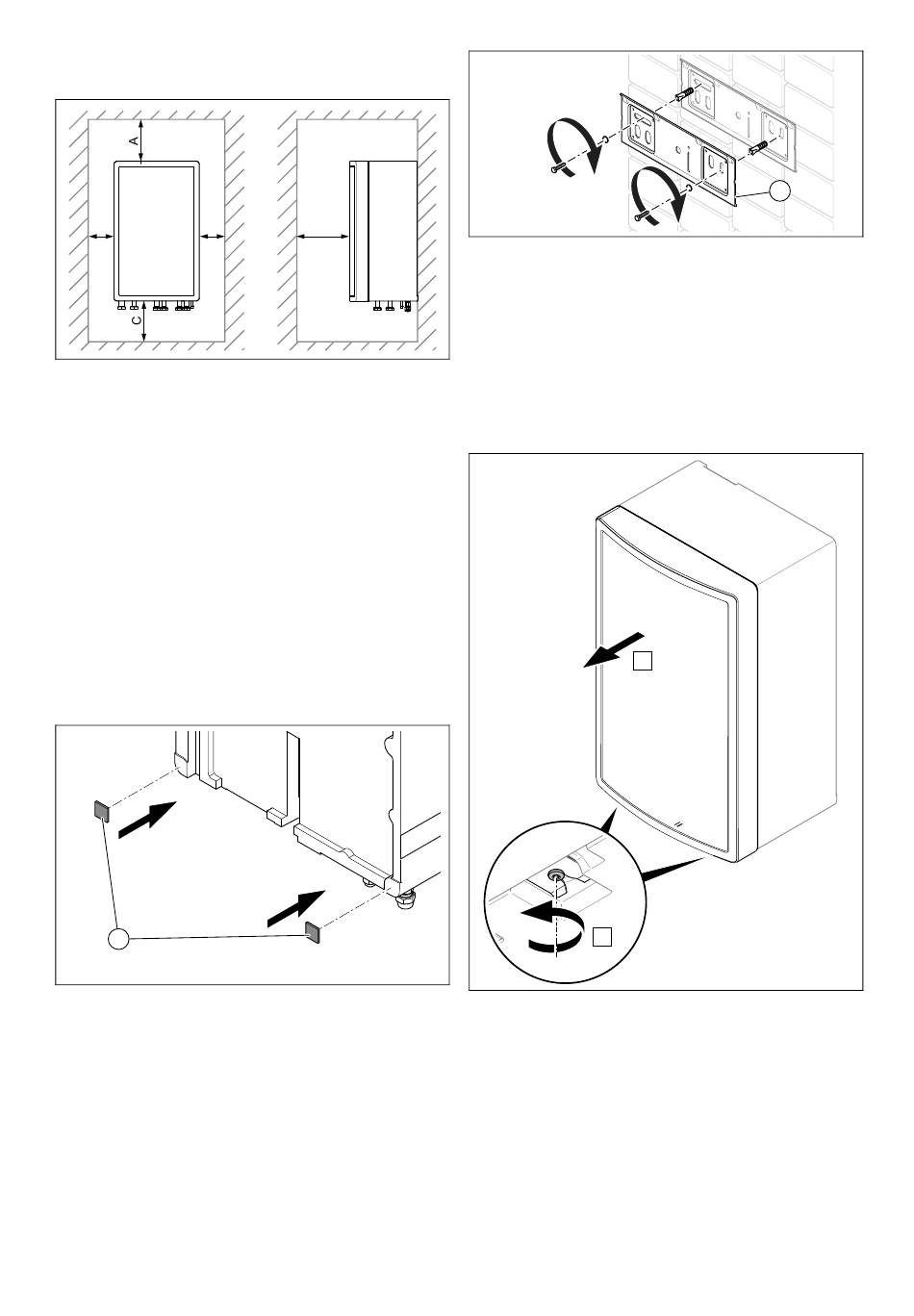

Distances minimales et espaces libres pour
le montage
B
B
A
200 mm min.
B
200 mm min.
▶
Prévoyez une distance latérale suffisante de part et
d'autre du produit pour faciliter l'accès lors des travaux
de maintenance et de réparation.
▶
Si vous utilisez des accessoires, conformez-vous bien
aux distances minimales et aux espaces libres pour le
montage.
▶
Assurez-vous qu'aucune pièce pouvant s'enflammer fa-
cilement ne se trouve en contact direct avec des com-
posants pouvant atteindre une température supérieure à
80°C.
▶
Veillez à conserver une distance minimum entre les
pièces facilement inflammables et les surfaces chaudes.
–
Distance minimale: 200 mm
4.6
Suspendez le produit.
1
1.
Découpez la bande autocollante d'insonorisation en
deux parties égales (3 cm x 3 cm).
2.
Placez les bandes autocollantes sur le produit comme
indiqué sur l'illustration.
22
D
C
1000 mm
D
> 600 mm
3.
Vérifiez la capacité de charge du mur.
4.
Tenez compte du poids total du produit.
5.
Utilisez exclusivement du matériel de fixation adapté à
la nature du mur.
6.
Si nécessaire, prévoyez un dispositif de suspension
adapté sur place.
7.
Accrochez le produit sur le support par le haut, sur la
barrette d'accrochage.
4.7
Démontage du panneau avant
A
▶
Procédez dans l'ordre inverse pour remonter les compo-
sants.
Notice d'installation et de maintenance Hydraulic Station 0020291546_02
