Selon les essais réalisés par Warnock Hersey/Intertek, ce système d'évacuation, jumelé au foyer au gaz à évacuation directe HZ54E, répond aux normes des
systèmes de chauffage à évacuation directe. L'emplacement du chapeau d'extrémité doit respecter les exigences prévues à la section « Emplacements des sorties
d'évacuation extérieure ».
FPI aération directe (Flex) Système résiliation Kits comprennent toutes les pièces nécessaires pour installer le HZ54E, à l'aide d'un flexible d'évent.
FPI Kit #
Longeur
Contenu:
#946-615
4 Pieds
1)
2)
3)
4)
#946-618
6 Pieds
5)
6)
7)
#946-616
10 Pieds
8)
9)
10) Écarteurs pour recouvrement de vinyle

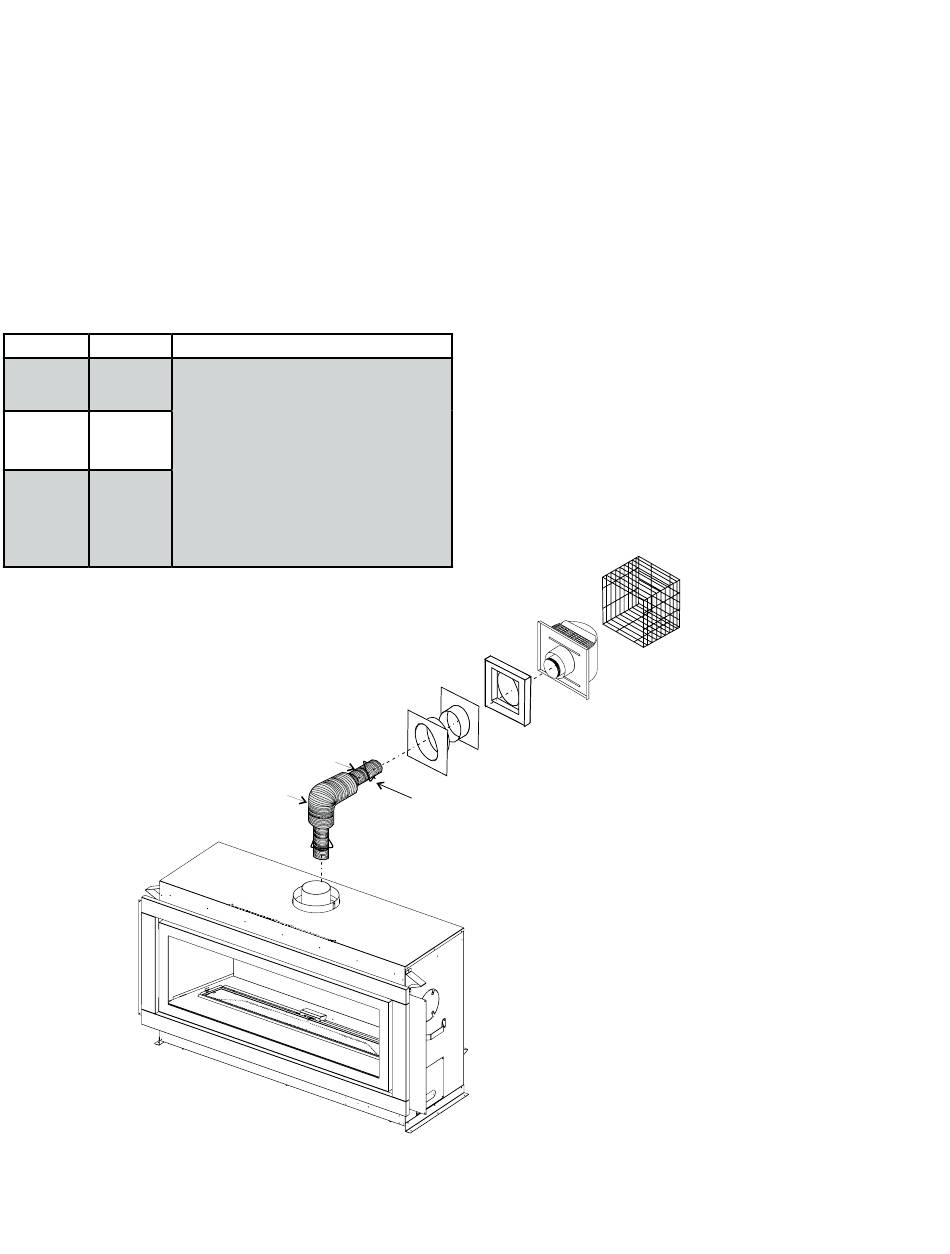

ÉVACUATION ARRANGEMENTS
TERMINAISON HORIZONTALE (FLEX)
Regency Système D'évacuation Directe
8" conduit flexible (pieds)
5" conduit flexible (pieds)
espaceur
fourreau
Chapeau d'extrémité AstroCap XL
vis
Mill Pac
vis platequés
no 8 vis x 1-1/2" drill point acier
inoxydable brossé
Wall Thimble
(Mandatory in all
Horizontal T erminations)
5" dia. flue pipe
8" dia.
Flue pipe
Vinyl Siding
Standoff
AstroCap XL
Termination Cap
(Part #946-623/P)
spring spacer
Remarques:
1) Les conduits intérieurs devraient être continus, sans
joint ni ligne de soudure.
2) Le système d d'évacuation a évent direct (flexible) de
Regency
horizontale.
3) Le système d'évacuation doit être soutenu à peu près
tous les 3 pieds de courses horizontales
4) Un fourreau est obligatoire pour tous les évacuation
horizontaux. (en raison des aux températures)
installation
Vent Guard - if required*
(Part #946-506/P)
TM
est seulement homologué pour les évacuation
®
Regency Horizon
®
HZ54E-10 Foyer à Gaz
|
