A partir de l'écran principal du générateur de fonctions, vous pouvez revenir au premier écran de configuration du
tableau FC et utiliser le bouton initialement verrouillé
vers une clé USB. Pour cela, suivez les instructions à l'écran. Le tableau peut être utilisé pour analyser les valeurs
ou les visualiser dans Excel ou des outils équivalents.

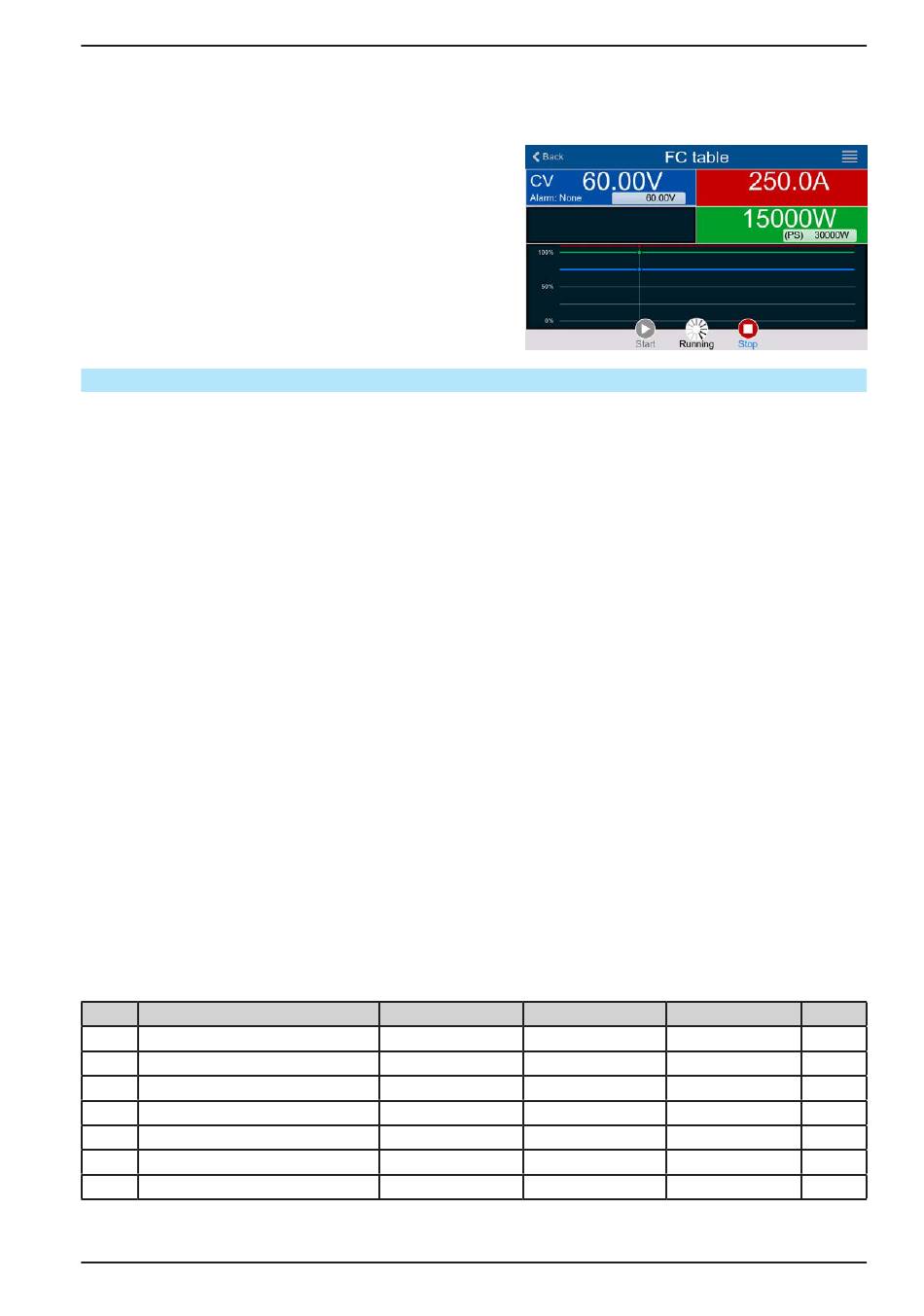

► Comment travailler avec la fonction de tableau FC
1.
Avec une charge adaptée connectée, par exemple un
convertisseur DC-DC, lancez la fonction en activant la
sortie DC.
2.
La tension de sortie sera réglée en fonction du courant
de la charge, qui est définit par la charge connectée, et
diminuera avec l'augmentation du courant. Sans charge,
la tension augmentera jusqu'à la valeur ajustée Uoc.
3.
Arrêtez la fonction avec le bouton stop ou en désactivant
la sortie DC à tout moment.
3.11.15 Fonction PV avancée selon la EN 50530
3.11.15.1 Introduction
Cette fonction avancée de tableau PV conforme à la norme EN 50530 est utilisée pour simuler des panneaux
solaires afin de tester et évaluer des inverseurs solaires. Elle repose également sur le générateur XY, de la même
manière que la fonction simple de tableau PV au 3.11.13, mais permet des tests et des évaluations plus spéci-
fiques du fait des paramètres ajustables. Ces paramètres disponibles sont expliqués ci-dessous. L'appareil ne
peut cependant que calculer et exécuter la courbe PV. L'évaluation d'un inverseur solaire, comme décrit dans la
norme, est uniquement possible avec notre logiciel EA Power Control. Il déterminera, parmi d'autres données de
résultats, le rendement de l'inverseur. L'impact des paramètres sur la courbe PV et la simulation est décrit dans la
version écrite de la norme EN 50530, à laquelle l'utilisateur peut se référer s'il souhaite plus de détails. Ce chapitre
décrit uniquement la configuration et le contrôle de la simulation PV.
3.11.15.2 Différences avec la fonction PV de base
La fonction PV avancée possède cinq caractéristiques supplémentaires par rapport à la fonction PV de base :
• La simulation fait la distinction entre l'exécution d'un test unique et celle d'un test automatique, nommée tendance
journalière, qui est basée sur une courbe construite à partir de 100,000 points définis par l'utilisateur
• Il y a deux technologies de panneaux invariables et une variable disponibles
• Il y a plus de paramètres disponibles pour ajuster la durée d'exécution
• Permet l'enregistrement de données pendant l'exécution et la sauvegarde sur clé USB ou la lecture via l'interface numérique
• Permet de choisir entre deux réglages de paramètres différents pour l'ajustement pendant l'exécution
3.11.15.3 Technologies et paramètres technologiques
Lors de la configuration de la simulation PV il est nécessaire de sélectionner la technologie du panneau solaire
à simuler. Les technologies
est variable au niveau de tous ses paramètres, mais au sein de limites spécifiques. Cela permet la variation de
la simulation et la copie des valeurs des paramètres fixes à partir de
même leur variation.
L'un des avantages des technologies invariables est que leurs paramètres sont réglés automatiquement à leurs
valeurs par défaut définies dans la procédure de configuration.
Description des paramètres utilisés dans le calcul de courbe PV et leurs valeurs par défaut :
Abbr. Nom
FFu Facteur de remplissage tension
FFi
Facteur de remplissage courant
Cu Facteur d'échelle pour U
Cr
Facteur d'échelle pour U
Cg Facteur d'échelle pour U
alpha Coefficient de température I
beta
Coefficient de température U
(1 Uoc = Tension de circuit ouvert du panneau solaire
(2 Isc = Courant de court-circuit (= courant max) du panneau solaire
EA Elektro-Automatik GmbH
Helmholtzstr. 31-37 • 41747 Viersen
Allemagne
Import/Export
cSI et Thin film ont des paramètres invariables, alors que la technologie
Manual
>0...1 (0.8)
>0...1 (0.9)
>0...1 (0.08593)
(1
OC
>0...1 (0.000109)
(1
OC
>0...1 (0.002514)
(1
OC
>0...1 (0.0004)
(2
SC
-1...<0 (-0.004)
(1
OC
Téléphone : +49 2162 / 3785-0
Fax : +49 2162 / 16230
Série PSB 10000 4U
-> Save, pour sauvegarder le tableau calculé
cSi ou Thin film vers Manual, elle permet
cSI Thin film
0.8 0.72
0.9 0.8
0.08593 0.08419
0.000109 0.0001476
0.002514 0.001252
0.0004 0.0002
-0.004 -0.002
www.elektroautomatik.de
ea1974@elektroautomatik.de
Manual
Unité
-
-
-
m²/W
W/m²
1/°C
1/°C
Page 94
