Schéma :
U,I
t2
3.11.7

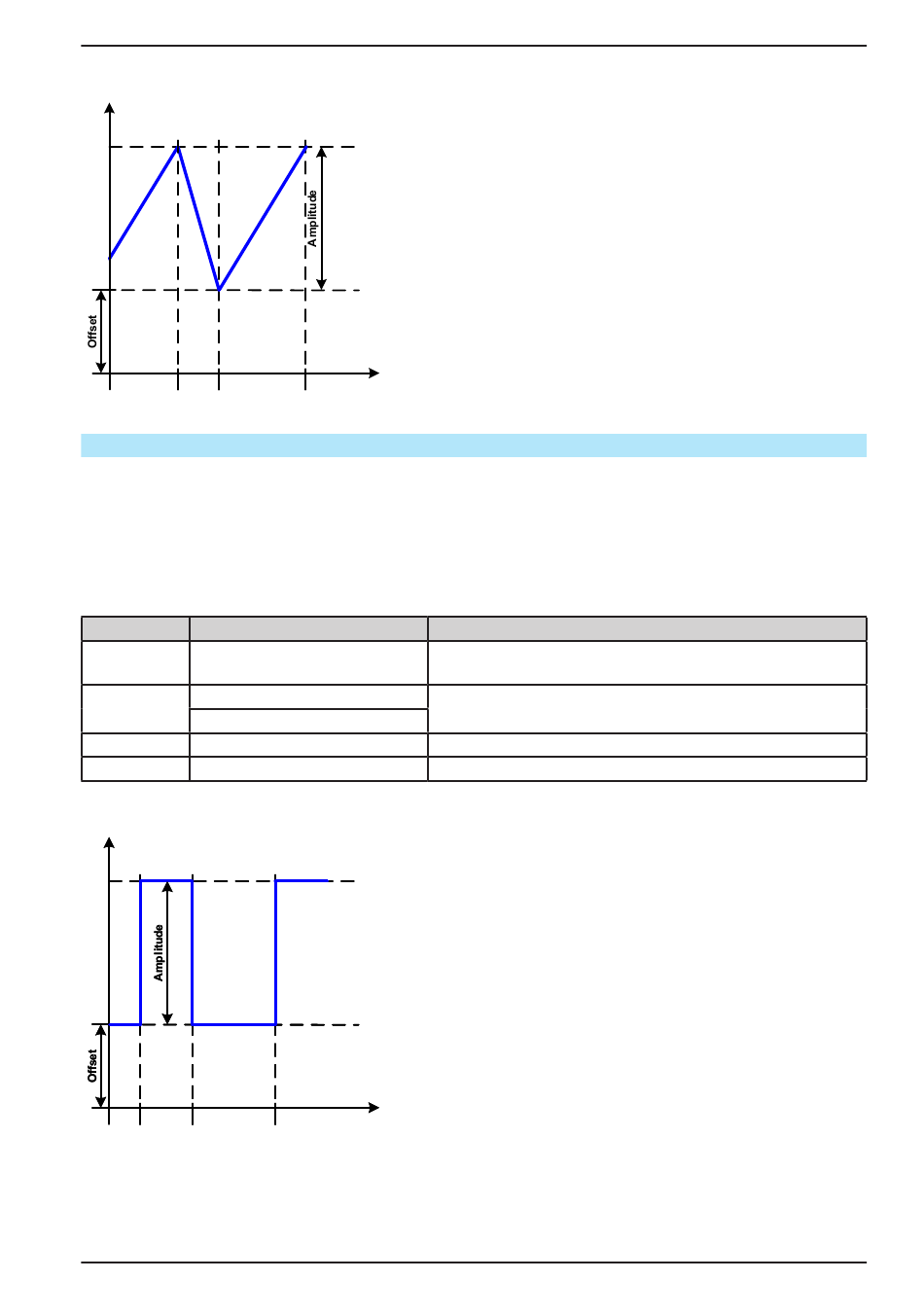

Forme d'onde rectangulaire

Restrictions pouvant s'appliquer à cette fonction :
• Il n'y a aucune présélection d'un des deux modes, source ou charge, pour appliquer la forme d'onde; les réglages
décident si c'est "le mode source uniquement", "le mode charge uniquement" ou les deux.
• Lorsque la forme d'onde est appliquée à la tension, l'appareil peut uniquement basculer et travailler en mode
charge si la tension externe de la borne DC est supérieure au point le plus élevé (offset + amplitude) de la forme
d'onde et que le réglage de courant "I Sink" n'est pas de 0
Les paramètres suivants peuvent être configurés pour un rectangle :
Paramètre Gamme
Amplitude (A) 0...(valeur nom. - |Offs|) de U
ou I
Offset (O) 0... (U
Nom
- (I - A)...+(I
Nom
Time t1 0,1 ms...36 000 000 ms
Time t2 0,1 ms...36 000 000 ms
Schéma :
U,I U,I
t1 t1 t2 t2
EA Elektro-Automatik GmbH
Helmholtzstr. 31-37 • 41747 Viersen
Allemagne
Application et résultat :
Une forme d'onde triangulaire à utiliser sur le courant ou la tension
est générée. Les durées de pente positive et négative peuvent
être réglées indépendamment.
L'offset décale le signal sur l'axe Y.
La somme des intervalles t1 et t2 donne la durée du cycle et sa
réciproque correspond à la fréquence.
Exemple : une fréquence de 10 Hz est nécessaire et doit être ap-
pliquée sur une durée périodique de 100 ms. Ces 100 ms peuvent
être réparties entre t1 et t2, ex : 50 ms:50 ms (triangle isocèle) ou
99.9 ms:0.1 ms (triangle rectangle ou dents de scie).
t
t1
- A)
- A)
Nom
t t
Téléphone : +49 2162 / 3785-0
Fax : +49 2162 / 16230
Description
Amplitude du signal à générer
Décalage, selon la base de la forme triangulaire
Durée (largeur d'impulsion) du niveau le plus haut (amplitude)
Durée (largeur de pause) du niveau le plus bas (offset)
Application et résultat :
Une forme d'onde rectangulaire ou carrée à utiliser sur le
courant ou la tension est générée. Les intervalles t1 et t2
définissent combien de temps l'amplitude (impulsion) et
l'offset (pause) sont effectifs.
L'offset décale le signal sur l'axe Y.
Les intervalles t1 et t2 peuvent être utilisés pour définir le
rapport cyclique. La somme de t1 et t2 donne la période et
sa réciproque correspond la fréquence.
Exemple : une forme d'onde rectangulaire de 25 Hz et un
rapport cyclique de 80% sont nécessaires. La somme de
t1 et t2, la période, est 1/25 Hz = 40 ms. FPour le rapport
cyclique de 80% le temps d'impulsion (t1) est 40 ms*0.8 =
32 ms et le temps de pause (t2) est 8 ms
