► Comment charger un fichier de données de courbe pour le MPP4
1.
Lorsque le bornier DC est désactivé, entrez dans le menu générateur de fonctions en appuyant sur
. Naviguez pour trouver et appuyer sur le groupe MPP Tracking.
2.
Dans "Mode selection" sélectionnez
champ
Load MPP4 voltage values
3.
Insérez la clé USB, si ce n'est pas déjà fait.
4.
L'écran suivant recherche sur la clé des fichiers compatibles et les liste. Appuyez sur celui que vous voulez
charger et confirmez avec
3.11.17.6
Sauvegarder le résultat du mode MPP4 vers une clé USB
Après que la fonction MPP4 ait été lancée, le résultat peut être sauvegardé sur clé USB. L'appareil sauvegardera
toujours 100 ensembles de données contenant les valeurs actuelles de tension, courant et puissance relatives
aux points pour lesquels il a été lancé. Il n'y en a pas d'autres. Au cas où les réglages Start et End n'étaient pas
1 et 100, le vrai résultat peut être extrait du fichier ultérieurement. Les points qui n'ont pas été ajustés seront
automatiquement réglés à 0 V, donc il est très important d'ajuster précisément les points de départ et de fin car
avec un réglage de tension à 0 V une charge électronique consomme son courant nominal. C'est pourquoi dans
ce mode, le courant et la puissance sont toujours réglés au max.

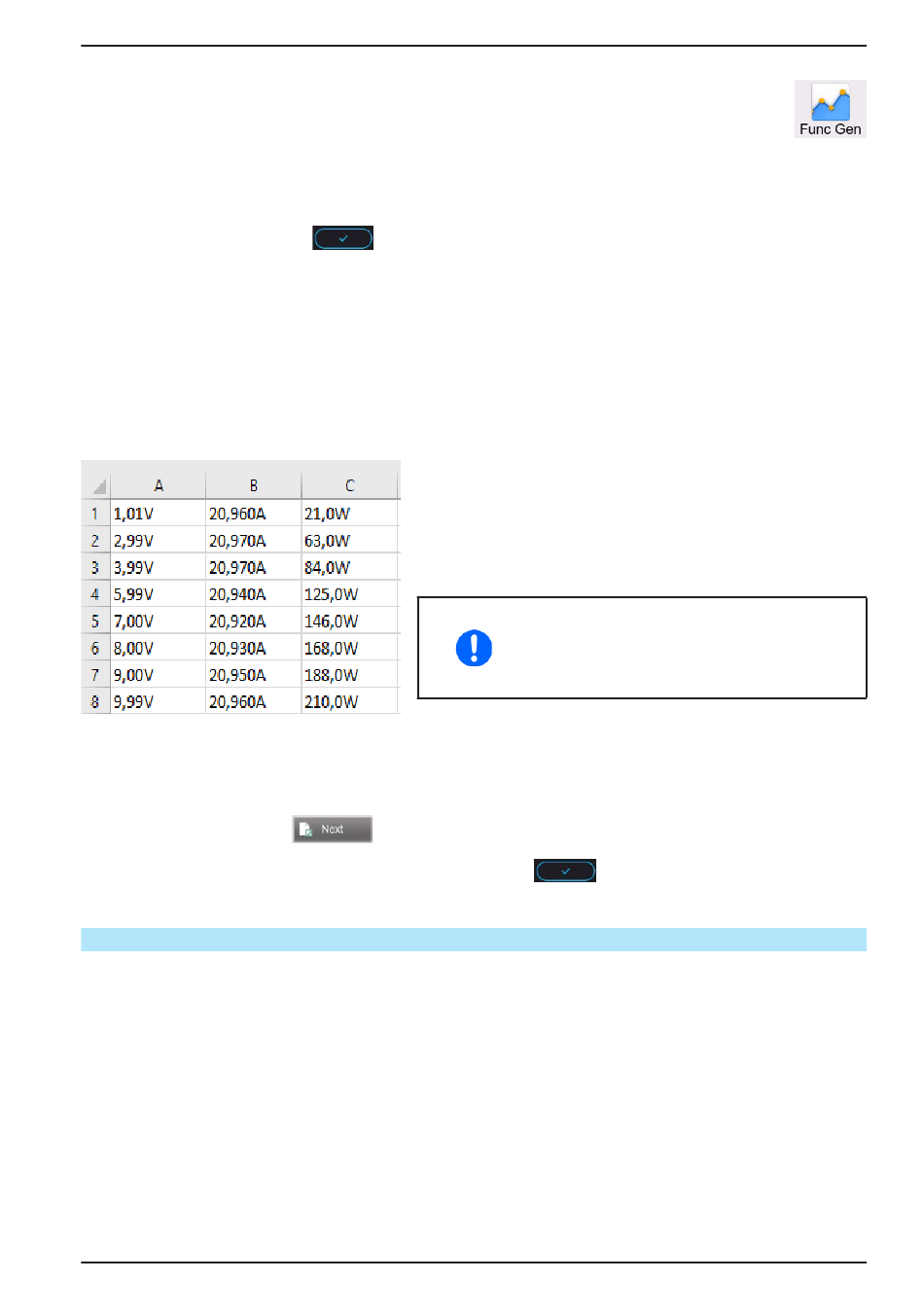

Format du fichier de données du résultat (pour la structure voir le chapitre 1.9.6.5):
► Comment sauvegarder un fichier de données de courbe pour le MPP4
1.
Après l'exécution de la fonction, elle s'arrêtera automatiquement. Appuyez sur Back pour revenir à l'écran
de configuration MPP4.
2.
Insérez la clé USB, si ce n'est pas déjà fait.
3.
En-dessous du bouton
fichiers compatibles et les liste. Appuyez sur l'un d'eux pour le choisir (écrasement) ou ne sélectionnez
aucun fichier pour en créer un nouveau et confirmez avec
3.11.18
Contrôle distant du générateur de fonctions
Le générateur de fonctions peut être contrôlé à distance mais la configuration et le contrôle des fonctions avec les
commandes individuelles sont différents de l'utilisation manuelle. La documentation externe "Programming Guide
ModBus & SCPI" explique l'approche. En général, les règles suivantes s'appliquent :
• Le générateur de fonctions n'est pas directement contrôlable via l'interface analogique; le seul impact sur l'exé-
cution de la fonction peut venir de la broche REM-SB commutant le bornier DC sur off et on, ce qui arrête et
redémarre également la fonction
• Le générateur de fonctions n'est pas disponible si le mode R (résistance) est actif
EA Elektro-Automatik GmbH
Helmholtzstr. 31-37 • 41747 Viersen
Allemagne
MPP4 (User
curve). Dans la partie basse sous "Parameter" un nouveau
apparaîtra. Appuyez dessus.
.
Légende :
• Colonne A: tension actuelle des points 1-100 (= U
• Colonne B: courant actuel des points 1-100 (= I
• Colonne C: puissance actuelle des points 1-100 (= P
• Lignes 1-100: ensemble des données du résultat de tous les
points de courbe possible
appuyez sur
Save
records. L'écran suivant recherche sur la clé des
Téléphone : +49 2162 / 3785-0
Fax : +49 2162 / 16230
Série PSB 10000 4U
Les valeurs dans le tableau d'exemple ci-
contre ont des unités. Si elles ne sont pas
nécessaires, elles peuvent être désactivées
dans "General settings" avec le paramètre
"USB logging with units (V,A,W)".
.
