Planification de l'ingénierie de l'installation
5.7 Choix des composants du système d'automatisation
Châssis UR2-H
L'UR2-H est un châssis compact spécial à bus de fond de panier divisé qui, de ce fait, se prête
à la réalisation d'un automate programmable à haute disponibilité.

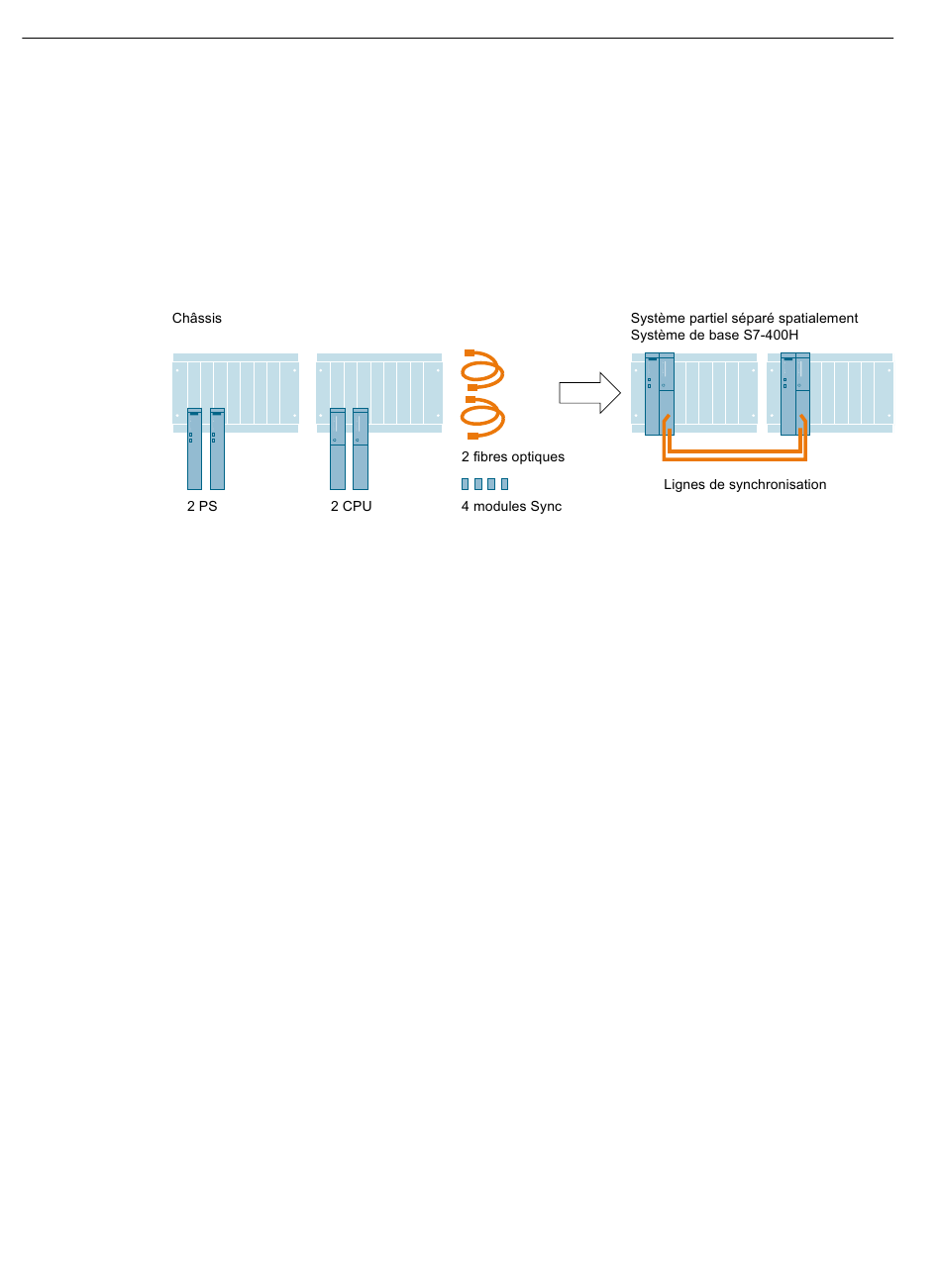

Exemple de montage AS 410H avec châssis séparé
Si vous utilisez des châssis séparés pour l'AS, vous pouvez réaliser un système
d'automatisation déporté.

Modules de synchronisation

Les modules de synchronisation couplent les deux unités centrales. Ils sont montés sur les
unités centrales et sont interconnectés par des câbles à fibres optiques. Chaque CPU doit être
équipée de deux modules de synchronisation.
5.7.2.4 Automates programmables de sécurité pour PCS 7
Présentation
Les systèmes d'automatisation à haute disponibilité sont utilisés comme matériel pour la
réalisation des systèmes d'automatisation de sécurité 41xF et 41xFH.
Selon le type et la configuration de l'automate programmable de sécurité, vous pouvez utiliser
les systèmes complets suivants :
● pour les systèmes de sécurité (systèmes F AS 41xF) : respectivement un AS 41x-x-1H
● pour les systèmes de sécurité à haute disponibilité (systèmes FH AS 41xFH) :
– les deux unités sur un châssis : respectivement un AS 41x-x-2H
– les deux unités sur des châssis séparés : respectivement deux AS 41x‑x‑1H
Les fonctions de sécurité sont obtenues par des licences Runtime F et des outils de
programmation/bibliothèques de blocs pour programmes utilisateur de sécurité (programmes
F).
Pour plus d'informations...
La liste ci-dessus donne un bref aperçu des systèmes complets.
