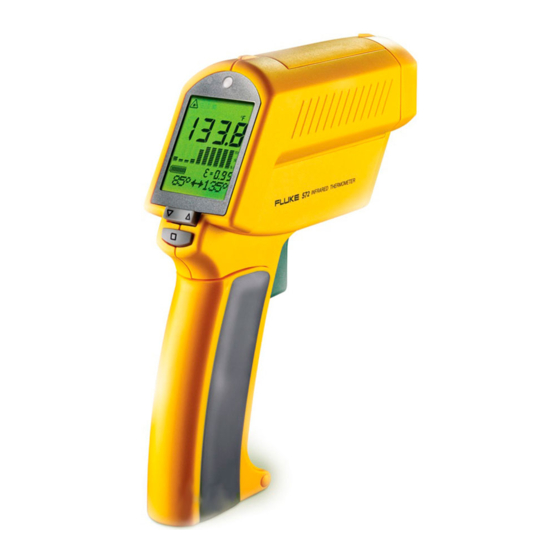

- Page 1 Precision Infrared Thermometer Mode d‘emploi March 2005 (French) © 2005 Fluke Corporation. All rights reserved. All product names are trademarks of their respective companies.
-
Page 2: Limites De Garantie Et De Responsabilite
à appliquer une garantie plus étendue au nom de Fluke. Pour avoir recours au service de la garantie, mettez-vous en rapport avec le centre de service agréé Fluke le plus pro- che pour recevoir les références d’autorisation de renvoi, puis envoyez le produit, accompagné... -
Page 3: Consignes De Sécurité
Consignes de sécurité Attention Un message Avertissement indique des situations et des actions qui présentent des dangers pour l’utilisateur. Pour éviter les risques d’électrocution ou les dommages corpo- rels, respecter les consignes suivantes : • Ne pas diriger le laser en direction des yeux ou indirec tement vers des surfaces réfléchissantes. -
Page 4: Table Des Matières
Table des matières Introduction ..........5 Symboles et marquages de sécurité..7 Marquages de sécurité de laser ....8 Sont fournis avec l‘appareil....... 9 Fonctions et ècran........10 Piles et mesurer......... 11 Champ de visèe et emissivité....12 Spot de mesure ......... 13 Emissivité... -
Page 5: Introduction
à la surface de l’objet en captant l’énergie infrarouge émise par la surface de l’objet. Pour contacter Fluke Pour contacter Fluke, composez l’un des numéros suivants : Etats-Unis : 1-888-44-FLUKE (1-888-443-5853) Canada : 1-800-36-FLUKE (1-800-363-5853) Europe : +31 402-675-200... -
Page 7: Symboles Et Marquages De Sécurité
Symboles et marquages de sécurité Symbole Explication Risque de danger. Informations importantes. Risque de danger. Informations importantes. Risque de danger. Informations importantes. Se reporter au mode d’emploi. Se reporter au mode d’emploi. Tension dangereuse. Précède les mises en garde. ... -
Page 8: Marquages De Sécurité De Laser
Marquages de sécurité de laser... -
Page 9: Sont Fournis Avec L'appareil
Sont fournis avec l‘appareil • le thermometre • guide de mode basique • deux piles LR6 (AA) • manuel sur CD... -
Page 10: Fonctions Et Ècran
Fonctions et ècran ELEMENTS DE COMMANDE ET D’AFFICHAGE Eléments de commande et d’affichage : (A) Avertissement acoustique / optique des valeurs limites (B) Ecran (C) 2 touches fléchées (D) Touche d’entrée (E) Ajusteur (F) Touche de mesure (G) Raccord de pied ECRAN Affichage à... -
Page 11: Piles Et Mesurer
Piles et mesurer Ouvrir le compartiment contenant les piles par légère pression sur les deux parties supérieures de la poignée (1). Ouvrir la poignée (2). L’exploitation de l’appareil de mesure exige deux piles de type R6, (AA, UM3). Veiller impérative- ment à... -
Page 12: Champ De Visèe Et Emissivité
Champ de visèe et emissivité Correct Faux Pyromètre cible > spot cible = spot cible < spot Arrière-plan L’objet mesuré doit être plus grand que le spot de mesure du thermomètre. Plus l’objet mesuré est petit, plus la distance de mesure est faible. -
Page 13: Spot De Mesure
Spot de mesure STANDARD MODEL Optical Chart 1.85 1.51 0.82 0.87 0.81 1.51 1.85 0.9 0.87 0.81 0.82 1.2 1.51 1.85 19.8 29.0 0.9 0.87 0.81 0.82 1.2 44.0 58.0 72.0 CLOSE FOCUS MODEL Optical Chart DISTANCE: SENSOR TO OBJECT (IN) 0.24 IN @ 11.8 IN 2.81 0.93... -
Page 14: Emissivité
Emissivité La chaleur réfléchie par l’objet de mesure dépend de sa température et de son émissivité. Réflexion L’émissivité, pour sa part, Emission dépend du matériau et de l’état de sa surface. Pour plus de précision, Rayonnement Transmission sélectionner l’émissivité à Cible l’aide du tableau des émissivités. -
Page 15: Mode Et Setup
Mode et setup MODE VALEURS MINI-MAXI Les températures minimales et maximales constatées pendant la mesure sont affichées dans la barre d’état (5). SETUP LIMITE D’ALARME Réglage des températures dont tout dépassement devrait déclencher un signal optique (DEL (A) et laser clignotant) et acoustique. -
Page 16: Ecran Et Reglages
Ecran et reglages Le graphique (3) de l’écran affiche la tendance des dix dernières mesures. La zone de mesure d’une colonne est automatiquement déterminée par l’appareil selon les valeurs MINI et MAXI mesurées (fonction « Auto Range »). Appuyer sur la touche <ENTER> (D) pour afficher la dernière valeur mesurée. -
Page 17: Commutateur Dil
Commutateur DIL Préréglages effectués par défaut à l’usine : Lock °C/°F °C Buzzer Backlight Set Default Setup Laserflash Laser Les préréglages du commutateur DIL effectués par défaut à l’usine sont adaptables à vos besoins. Le commutateur DIL se trouve dans la poignée (cf. chapitre des PILES). Veuillez consulter la page précédente indiquant les fonctions modifiables à... -
Page 18: Traitement De Defauts
TRAITEMENT DE DEFAUTS Affichage Difficulté Que faire ? Température de la sélectionner un objet de cible est supérieure mesure ou inférieure aux conforme aux données données de l’appareil de l’appareil EEPROM-Err Défaut de l’EEPROM Contacter le fabricant CalAreaErr Défaut d’étalonnage Contacter le fabricant ProbCalEr Symbole des piles... -
Page 19: Maintenance
Maintenance Nettoyage de l’optique : souffler les particules non attachées avec de l’air comprimé propre. Eliminer les particules adhérentes avec un pinceau doux ou un cotontige. Ne jamais se servir de solvants pour nettoyer l’optique ! Essuyer la surface avec précaution en se servant d’une lingette en coton ou d’un cotontige. -
Page 20: Tableau Des Emissivites
Tableau des emissivites Aluminium* 0,30 Amiante 0,95 Asphalte 0,95 Basalte 0,70 Laiton* 0,50 Brique 0,90 Carbone 0,85 Céramique 0,95 Béton 0,95 Cuivre* 0,95 Saleté 0,94 Aliments, surgelés 0,90 Aliments, chauds 0,93 Verre (plaque) 0,85 Glace 0,98 Fer* 0,70 Plomb* 0,50 Calcaire 0,98 Huile... -
Page 21: Certificat De Conformité Europeenne
Certificat de conformité europeenne L’appareil est conforme aux normes suivantes : Directive de conformité électromagnétique : - EN 61326-1:1997+A1:1998+A2:2001 Sécurité des machines : - EN 61010-1:2001 - EN 60825-1:2001 Le produit est conforme aux spécifications de la directive de conformité électromagnétique 89/336/CEE et de la directive pour basse tension 73/23/CEE. -
Page 22: Caractéristiques Techniques
CARACTÉRISTIQUES TECHNIQUES Plage de température -30 à 900 °C Résolution d’affichage 0,1 °C Précision ± 0,75 % de la valeur mesurée ou ± 0,75 K la valeur respective supérieure est valable à 25 °C, ± 2 K pour objet de mesure inférieur à...
