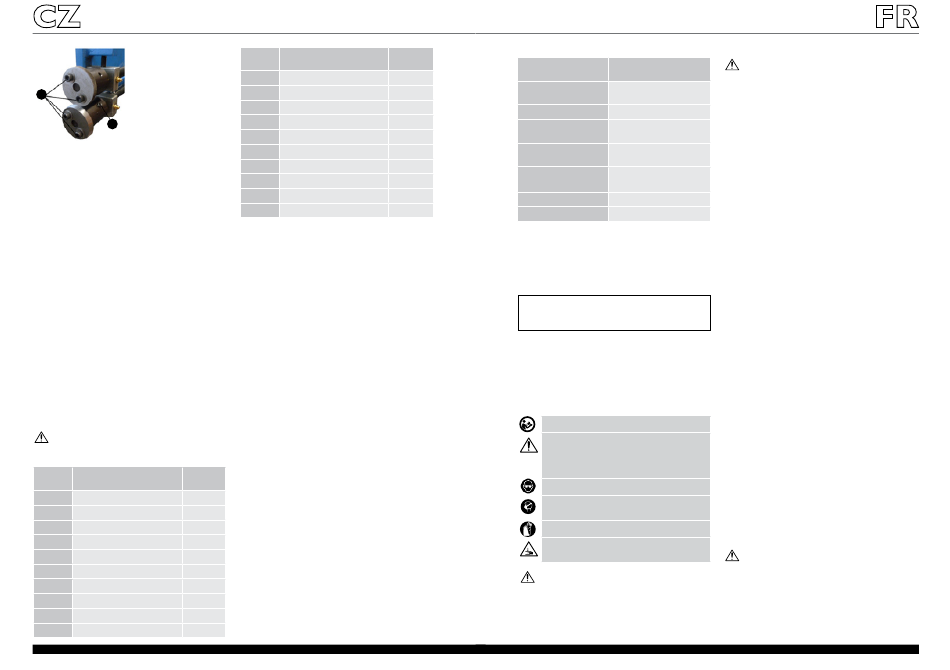

C
B
Nasuňte kliku na opačný konec hřídele tak, abyste drážku
v klice nasadili na výstupek na konci hřídele.
Vzdálenost mezi válečky nastavte pomocí šroubu (6).
3.3. PRÁCE SE ZAŘÍZENÍM
• Namontujte požadovanou sadu válečků podle
pokynů v bodu 3.2.
• Vložte tabuli plechu mezi válce a upněte ji dotažením
šroubu (6).
• Zatočte klikou (1), která uvede do pohybu ozubená
kola a následně válečky.
• Chcete-li posunout tabuli zpět nebo ji vytáhnout,
musíte uvolnit šroub (6) a zatočit klikou proti směru
hodinových ručiček.
4. ČIŠTĚNÍ A ÚDRŽBA
• Po každém použití nástroje musíte odstranit prach,
zbytky obráběného materiálu a veškeré nečistoty na
nástroji.
• K čištění povrchů používejte výhradně prostředky
neobsahující žíravé látky.
• Po každém čištění je nutno všechny prvky dobře
osušit, než bude zařízení opět použito.
• Zařízení skladujte na suchém a chladném místě,
chráněném proti vlhkosti a přímému slunečnímu
svitu.
• Provádějte pravidelné prohlídky zařízení, zda je
technicky způsobilé a není poškozeno
• Zařízení musíte pravidelně ošetřovat mazivem, které
slouží k údržbě strojů a zařízení.
VÝKRES SESTAVENÍ
POZNÁMKA! Nákres tohoto produktu naleznete
na konci tohoto návodu, tj. na str. 24.
Seznam dílů
Číslo Popis Počet
dílu kusů
1 Šestihranný šroub M10 2
2 Podložka 2
3 Imbusový šroub 4
4 Váleček s drážkou 1
5 Šroub 1
6 Podložka 2
7 Šroub M12 4
8 Váleček s výčnělkem 1
9 Šestihranný šroub M6 2
10 Pouzdro 1
14
Číslo Popis Počet kusů
dílu
11 Hlavní hřídel 1
12 Hnaná hřídel 1
13 Základna 1
14 Podložka 4
15 Omezovací blok 4
16 Pouzdro 2
17 Ozubené kolo 2
18 Vrut 1
19 Klika 1
20 Rukojeť kliky 1
Rev. 24.07.2018
M A N U E L D ' U T I L I S A T I O N
DÉTAILS TECHNIQUES
Description des Valeur des paramètres
paramètres
Nom du produit Bordeuse moulureuse
manuelle
Modèle MSW-RM18S
Épaisseur maximale de Acier: 1,2
la pièce à usiner [mm] Aluminium: 1,8
Longueur de l'orifice de 457 (18'')
travail [mm]
Longueur de la poignée 280
[mm]
Dimensions [mm] 760x196x90
Poids [kg] 26,1
1. DESCRIPTION GÉNÉRALE
L'objectif du présent manuel est de favoriser une utilisation
sécuritaire et fiable de l'appareil. Le produit a été conçu
et fabriqué en respectant étroitement les directives
techniques applicables et en utilisant les technologies et
composants les plus modernes. Il est conforme aux normes
de qualité les plus élevées.
LISEZ ATTENTIVEMENT LE PRÉSENT MANUEL ET
ASSUREZ-VOUS DE BIEN LE COMPRENDRE AVANT
LA PREMIÈRE UTILISATION.
Afin de garantir le fonctionnement fiable et durable de
l'appareil, il est nécessaire d'utiliser et d'entretenir ce
dernier conformément aux consignes figurant dans le
présent manuel. Les caractéristiques et les spécifications
contenues dans ce document sont à jour. Le fabricant se
réserve le droit de procéder à des modifications à des fins
d'amélioration du produit.
Symboles
Respectez les consignes du manuel.
ATTENTION!, AVERTISSEMENT! et REMARQUE!
attirent l'attention sur des circonstances
spécifiques (symboles d'avertissement
généraux).
Portez une protection oculaire.
Portez une protection contre la poussière
(protection des voies respiratoires).
Portez des protections pour les mains.
ATTENTION! Mise en garde liée à un risque de
blessures des mains.
REMARQUE! Les illustrations contenues dans le
présent manuel sont fournies à titre explicatif. Votre
appareil peut ne pas être identique.
La version originale de ce manuel a été rédigée en
allemand. Toutes les autres versions sont des traductions
de l'allemand.
Rev. 24.07.2018
2. CONSIGNES DE SÉCURITÉ
ATTENTION! Veuillez lire attentivement toutes les
consignes de sécurité et toutes les instructions. Le
non-respect des instructions et des consignes de
sécurité peut entraîner des blessures graves ou la
mort.
Les notions d'« appareil » et de « produit » figurant dans les
descriptions et les consignes du manuel se rapportent à la
bordeuse moulureuse manuelle. N'usinez pas de matériau
dont l'épaisseur dépasse la valeur maximale admise!
2.1. SÉCURITÉ AU TRAVAIL
a) La fiche de l'appareil doit être compatible avec la
prise électrique. Ne modifiez d'aucune façon la fiche
électrique. L'utilisation de la fiche originale et d'une
prise électrique adaptée diminue les risques de chocs
électriques.
b) Cette machine n'est pas conçue pour être utilisée
par les personnes dont les facultés physiques,
sensorielles ou mentales sont limitées (enfants
y compris), ni par des personnes sans expérience ou
connaissances adéquates, à moins qu'elles se trouvent
sous la supervision et la protection d'une personne
responsable ou qu'une telle personne leur ait transmis
des consignes appropriées en lien avec l'utilisation de
la machine.
c) Seules des personnes ayant suivi une formation
appropriée, qui sont aptes à se servir de l'appareil et
en bonne santé physique peuvent utiliser la machine.
En outre, ces personnes doivent avoir lu le présent
manuel et connaître les exigences liées à la santé et
à la sécurité au travail.
d) En cas de défaut ou de dysfonctionnement de la
machine, cessez immédiatement son utilisation et
signalez-le à la personne autorisée.
e) En cas de doute quant au bon fonctionnement de
l'appareil ou si vous constatez des dommages sur
celui-ci, veuillez communiquer avec le service client du
fabricant.
f) Seul le fabricant doit réparer le produit. Ne tentez pas
de le réparer le produit par vous-même!
g) Aucun enfant ni personne non autorisée ne doit se
trouver sur les lieux de travail. (Le non-respect de
cette consigne peut entraîner la perte de contrôle sur
l'appareil).
h) Lors de l'usinage, soyez attentif à la présence de
personnes non autorisées et veillez à leur sécurité.
i) Surveillez la pièce pendant l'usinage afin de
pouvoir réagir à temps en cas de danger et éviter
d'endommager la pièce.
j) Veillez à maintenir l'ordre et retirez toute la poussière,
les débris et les morceaux inutiles de la pièce après
l'usinage.
k) En cas de production d'un nombre élevé de pièces,
stockez celles-ci de sorte à maintenir le poste de
travail en ordre.
REMARQUE! Veillez à ce que les enfants et les
personnes qui n'utilisent pas l'appareil soient en
sécurité durant le travail.
2.2. SÉCURITÉ DES PERSONNES
a) N'utilisez pas l'appareil lorsque vous êtes fatigué,
malade, sous l'effet de drogues ou de médicaments
et que cela pourrait altérer votre capacité à utiliser
l'appareil.
