e) Nie należy nosić luźnej odzieży ani biżuterii. Włosy,
odzież i rękawice utrzymywać z dala od części
ruchomych. Luźna odzież, biżuteria lub długie włosy
mogą zostać chwycone przez ruchome części.
f) Należy usunąć wszelkie narzędzia regulujące lub
klucze przed użyciem urządzenia. Narzędzie lub klucz
pozostawiony w obracającej się części urządzenia
może spowodować obrażenia ciała.
g) Materiał poddawany obróbce powinien być wolny od
zanieczyszczeń. ( od Katarzyny 10060474)
h) Nie wolno dotykać części lub akcesoriów ruchomych
w trakcie pracy urządzenia
i) Stosować rękawice ochronne w celu uniknięcia
skaleczenia przez ostre krawędzie.
j) Nie należy obrabiać elementów z twardych
materiałów.
k) Zabrania się ingerowania w konstrukcję urządzenia
celem zmiany jego parametrów lub budowy.
l) Nie dotykać przekładni w trakcie pracy urządzenia.
2.3. BEZPIECZNE STOSOWANIE URZĄDZENIA
a) Nie należy przeciążać urządzenia. Używać narzędzi
odpowiednich do danego zastosowania. Prawidłowo
dobrane urządzenie wykona lepiej i bezpieczniej pracę
dla którego zostało zaprojektowane.
b) Nieużywane urządzenia należy przechowywać
w miejscu niedostępnym dla dzieci oraz osób
nie znających urządzenia lub tej instrukcji
obsługi. Urządzenia są niebezpieczne w rękach
niedoświadczonych użytkowników.
c) Utrzymuj urządzenie w dobrym stanie technicznym.
Sprawdzaj przed każdą pracą czy nie posiada
uszkodzeń ogólnych lub związanych z elementami
ruchomymi (pęknięcia części i elementów lub wszelkie
inne warunki, które mogą mieć wpływ na bezpieczne
działanie urządzenia). W przypadku uszkodzenia,
oddaj urządzenie do naprawy przed użyciem.
d) Urządzenie należy chronić przed dziećmi.
e) Naprawa oraz konserwacja urządzeń powinna być
wykonywana przez wykwalifikowane osoby przy
użyciu wyłącznie oryginalnych części zamiennych.
Zapewni to bezpieczeństwo użytkowania.
f) Aby zapewnić zaprojektowaną integralność operacyjną
urządzenia, nie należy usuwać zainstalowanych
fabrycznie osłon lub odkręcać śrub
g) Przy transportowaniu i przenoszeniu urządzenia
z miejsca magazynowania do miejsca użytkowania
należy uwzględnić zasady bezpieczeństwa
i higieny pracy przy ręcznych pracach transportowych
obowiązujących w kraju, w którym urządzenia są
użytkowane.
h) W urządzeniu obrabiać elementy o parametrach
zgodnych z danymi podanymi w tabeli danych
technicznych. Nie przekraczać dopuszczalnych
wymiarów obrabianego materiału.
i) Nie wolno obrabiać dwóch przedmiotów jednocześnie
j) Długie przedmioty obrabiane muszą być podparte
i ustawione stabilnie do obróbki
k) Nie używać nadmiernej siły podczas kręcenia korbą.
Może to uszkodzić elementy ruchome urządzenia.
3. ZASADY UŻYTKOWANIA
Żłobiarka jest urządzeniem przeznaczonym do ręcznej
obróbki blachy tj. do żłobienia rowków, frezów oraz ścinania
w zależności od zamontowanej rolki.
10
Odpowiedzialność za wszelkie szkody powstałe
w wyniku użytkowania niezgodnego z przeznaczeniem
ponosi użytkownik.

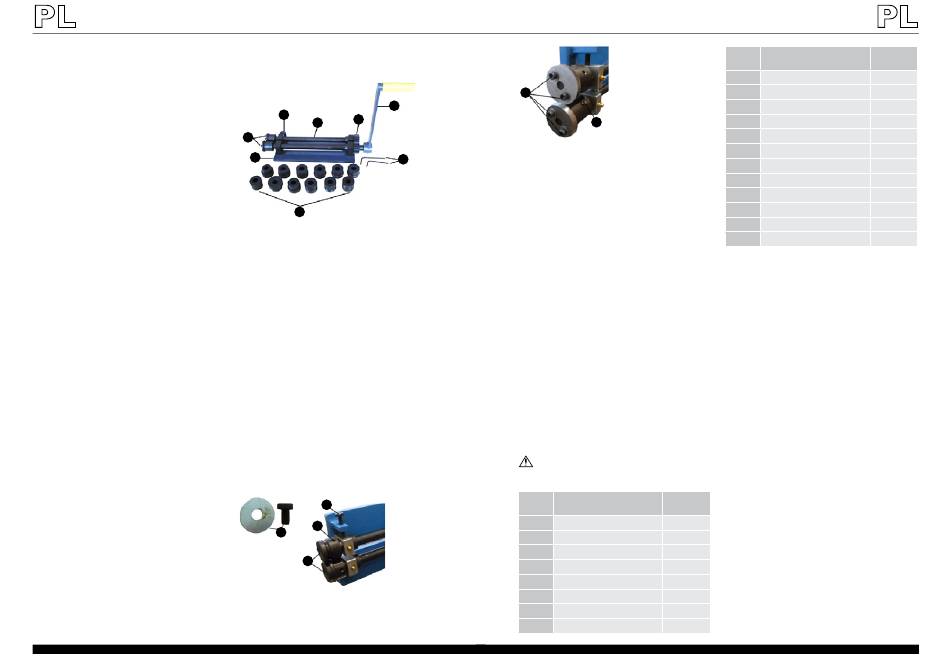

3.1. OPIS URZĄDZENIA
1
6
8
7
5
4
2
3
1. Korba
2. Klucz imbusowy
3. Wymienne rolki
4. Podstawa
5. Miejsce montażu rolek
6. Śruba regulacji docisku
7. Wał
8. Koło zębate
3.2. PRZYGOTOWANIE DO PRACY
Umiejscowienie urządzenia:
• Urządzenie należy zawsze użytkować na równej,
stabilnej, czystej i suchej powierzchni i poza zasięgiem
dzieci i osób chorych umysłowo.
• Należy zapewnić operatorowi wystarczającą
przestrzeń do obsługi urządzenia, aby obrabiany
materiał nie uległ uszkodzeniu, ani nie był przyczyną
skaleczeń itp. urazów oraz tak by korba urządzenia
mogła być swobodnie poruszana.
Montaż urządzenia:
Podstawę żłobiarki należy przymocować do blatu roboczego,
bądź umieścić w imadle lub stojaku (nie dostarczane razem
z urządzeniem).
Zamontować preferowany komplet rolek (rolka
z uwypukleniem oraz rolka z wgłębieniem) zakładając
je na końcówkę wału w miejscu oznaczonym w opisie
jako miejsce montażu rolek. Po założeniu rolek należy je
zamocować przykręcając je śrubą z podkładką (A) do wału
oraz dokręcając śrubę (B) kluczem imbusowym, dociskając
tym rolkę do wału.
6
B
A
A
W przypadku końcówek tnących należy uprzednio założyć
na wał i zamocować dokręcając śrubę (B) odpowiedne rolki
(bez wypustów i wyżłobień). Następnie do rolek przykręcić
śrubami (C) końcówki, tak jak pokazano to na poniższym
rysunku.
Rev. 24.07.2018
C
B
Nasunąć korbę na przeciwległy koniec wału, dopasowując
wyżłobienie w korbie do wypustki na końcu wału.
Odległość pomiędzy rolkami ustawić za pomocą śruby (6).
3.3. PRACA Z URZĄDZENIEM
• Zamontować preferowany zestaw rolek wg. opisu
w pkt. 3.2.
• Umieścić arkusz blachy pomiędzy rolkami, docisnąć
dokręcając śrubę (6).
• Kręcić korbą (1) wprawiając w ruch koła zębate
i napędzając rolki.
• W celu cofnięcia lub wyciągnięcia arkusza należy
poluzować śrubę (6) i kręcić korbą w kierunku
przeciwnym do ruchu wskazówek zegara.
4. CZYSZCZENIE I KONSERWACJA
• Po każdej pracy należy usunąć pyły, pozostałości
elementów obrabianych oraz wszelkie
zanieczyszczenia z urządzenia.
• Do czyszczenia powierzchni należy stosować
wyłącznie środki niezawierające substancji żrących
• Po każdym czyszczeniu wszystkie elementy należy
dobrze wysuszyć, zanim urządzenie zostanie
ponownie użyte.
• Urządzenie należy przechowywać w suchym
i chłodnym miejscu chronionym przed wilgocią
i bezpośrednim promieniowaniem słonecznym.
• Należy wykonywać regularne przeglądy urządzenia
pod kątem jego sprawności technicznej oraz
wszelkich uszkodzeń
• Urządzenie należy okresowo smarować stosując
smar przeznaczony do konserwacji urządzeń
mechanicznych.
RYSUNEK ZŁOŻENIOWY
UWAGA! Rysunek produktu znajdują się na końcu
instrukcji na stronie 24.
Lista elementów
Numer Opis Ilość sztuk
części
1 Śruba sześciokątna M10 2
2 Podkładka 2
3 Śruba imbusowa 4
4 Rolka z wgłębieniem 1
5 Śruba 1
6 Podkładka 2
7 Śruba M12 4
8 Rolka z uwypukleniem 1
Rev. 24.07.2018
Numer Opis Ilość sztuk
części
9 Śruba sześciokątna M6 2
10 Tuleja 1
11 Główny wał 1
12 Napędzany wał 1
13 Podstawa 1
14 Podkładka 4
15 Blok ograniczający 4
16 Tuleja 2
17 Koło zębate 2
18 Wkręt 1
19 Korba 1
20 Rękojeść korby 1
11
