TECHNICKÉ ÚDAJE
Popis parametru
Hodnota parametru
Název výrobku
Obrubovací stroj
Model
MSW-RM18S
Maximální tloušťka
Ocel: 1,2
obráběného materiálu [mm]
Hliník: 1,8
Délka pracovního otvoru
457 (18'')
[mm]
Délka kliky [mm]
280
Rozměry [mm]
760x196x90
Hmotnost [kg]
26,1
1. VŠEOBECNÝ POPIS
Návod slouží jako nápověda pro bezpečné a spolehlivé
používání. Výrobek je navržen a vyroben přesně podle
technických údajů s použitím nejnovějších technologií
a komponentů a se zachováním nejvyšších jakostních
standardů.
PŘED ZAHÁJENÍM PRÁCE SI DŮKLADNĚ PŘEČTĚTE
TENTO NÁVOD A SNAŽTE SE JEJ POCHOPIT.
Pro zajištění dlouhého a spolehlivého fungování zařízení
provádějte pravidelný servis a údržbu v souladu s pokyny
uvedenými v tomto návodu. Technické údaje a specifikace
uvedené v návodu k obsluze jsou aktuální. Výrobce si
vyhrazuje právo provádět změny pro zvýšení kvality.
Vysvětlení symbolů
Před použitím se seznamte s návodem.
UPOZORNĚNÍ! nebo VAROVÁNÍ! nebo
PAMATUJTE! popisující danou situaci (všeobecná
výstražná značka).
Použáívejte ochranné brýle.
Používejte protiprachovou masku (ochrana
dýchacích cest).
Používejte ochranné rukavice.
VAROVÁNÍ! Nebezpečí pohmoždění rukou.
POZOR! Obrázky v tomto návodu jsou ilustrační.
V některých detailech se od skutečného vzhledu
stroje mohou lišit.
Originálním návodem je německá verze návodu. Ostatní
jazykové verze jsou překladem z německého jazyka.
2. BEZPEČNOST POUŽÍVÁNÍ
POZNÁMKA! Přečtěte si tento návod včetně všech
bezpečnostních pokynů. Nedodržování návodu
a výstrah může způsobit těžký úraz nebo smrt.
Pojem „zařízení" nebo „výrobek" v bezpečnostních
pokynech a návodu se vztahuje na Obrubovací stroj.
Nepřekračujte maximální tloušťku obráběného materiálu!
12
N Á V O D K O B S L U Z E
2.1. BEZPEČNOST NA PRACOVIŠTI
a)
Na pracovišti udržujte pořádek a dobré osvětlení.
Nepořádek nebo špatné osvětlení mohou vést
k úrazům. Buďte předvídaví a sledujte, co se během
práce kolem vás děje. Při práci se zařízením vždy
zachovávejte zdravý rozum.
b)
Zařízení není určen k tomu, aby jej používaly osoby
(včetně dětí) s omezenými psychickými, smyslovými
nebo duševními schopnostmi nebo osoby bez
příslušných
zkušeností
a/nebo
znalostí,
ledaže
jsou pod dohledem osoby zodpovědné za jejich
bezpečnost nebo od ní obdržely pokyny, jak zařízení
obsluhovat..
c)
Zařízení smí obsluhovat fyzicky zdatné osoby, které
s ním umí zacházet, byly příslušně vyškoleny k jeho
obsluze, seznámily se s tímto návodem a byly také
proškoleny v oblasti bezpečnosti a ochrany zdraví při
práci
d)
Pokud zjistíte, že je zařízení poškozené nebo že
nepracuje správně, musíte ho okamžitě přestat
používat a oznámit to příslušné osobě.
e)
Budete-li mít pochybnosti, zda výrobek funguje
správně, nebo zjistíte poškození, kontaktujte servis
výrobce.
f)
Výrobek může opravovat pouze servis výrobce.
Opravy neprovádějte sami!
g)
Na pracovišti se nesmí zdržovat děti a nepovolané
osoby. (Nepozornost může způsobit ztrátu kontroly
nad zařízením.)
h)
Během
obrábění
předmětů
věnujte
pozornost
přítomnosti dalších osob a jejich bezpečnosti.
i)
Během obrábění pečlivě sledujte obrobek tak, abyste
dokázali včas zareagovat na nebezpečí nebo předejít
poškození obrobku.
j)
Udržujte pořádek na pracovišti a po skončení
práce odstraňte veškerý prach, úlomky a odpad
z obráběného materiálu.
k)
Pokud obrábíte větší množství předmětů, musíte
je před obráběním a po něm skladovat tak, aby na
pracovišti byl stále pořádek.
PAMATUJTE! Při práci se zařízením chraňte děti
a jiné nepovolané osoby.
2.2. OSOBNÍ BEZPEČNOST
a)
Nepoužívejte elektrické nářadí, jste-li unaveni nebo
pod vlivem drog, alkoholu nebo léků, které významně
snižují schopnost ovládat zařízení.
b)
Při práci se zařízením buďte pozorní, řiďte se zdravým
rozumem. Chvilka nepozornosti při práci může vést
k vážnému úrazu.
c)
Používejte osobní ochranné pomůcky vyžadované pro
práci se zařízením, specifikované v bodě 1 vysvětlením
symbolů. Používání vhodných, atestovaných osobních
ochranných prostředků snižuje nebezpečí úrazu.
d)
Nepřeceňujte své schopnosti. Udržujte stabilní postoj
a rovnováhu po celou dobu práce. To vám umožní
lépe ovládat zařízení v neočekávaných situacích.
e)
Nenoste volné oblečení nebo šperky. Vlasy, oděv
a rukavice udržujte v bezpečné vzdálenosti od
rotujících dílů. Volný oděv, šperky nebo dlouhé vlasy
mohou zachytit rotující díly.
f)
Před použitím zařízení odstraňte veškeré seřizovací
nářadí nebo klíče. Nářadí nebo klíč odložený
v blízkosti pohyblivé součásti zařízení může způsobit
zranění.
g)
Obráběný materiál musí být zbavený nečistot.
Rev. 24.07.2018
h)
Je zakázáno dotýkat se pohyblivých součástí nebo
příslušenství během práce zařízení.
i)
Používejte
ochranné
rukavice,
abyste
zabránili
poranění o ostré hrany
j)
Výrobce nedoporučuje obrábět předměty z tvrdých
materiálů.
k)
Je zakázáno zasahovat do konstrukce zařízení tak, aby
došlo k její změně nebo změně parametrů zařízení.
l)
V průběhu práce zařízení se nedotýkejte hnacího
mechanismu.
2.3. BEZPEČNÉ POUŽÍVÁNÍ ZAŘÍZENÍ
a)
Zařízení nepřetěžujte. Pro daný úkol používejte vždy
správný typ nářadí. Správně zvolené nářadí lépe
a bezpečněji provede práci, pro kterou bylo navrženo.
b)
Nepoužívaná zařízení uchovávejte mimo dosah dětí
a osob, které nejsou seznámeny se zařízením nebo
návodem k obsluze. Zařízení jsou nebezpečná v rukou
nezkušených uživatelů.
c)
Zařízení udržujte v dobrém technickém stavu.
Kontrolujte před každou prací jeho celkový stav
i jednotlivé díly a ujistěte se, že je vše v dobrém
stavu, a nehrozí tak uživateli při práci se zařízením
žádné nebezpečí. V případě zjištění poškození nechte
zařízení opravit.
d)
Udržujte zařízení mimo dosah dětí.
e)
Opravu a údržbu zařízení by měly provádět pouze
kvalifikované osoby za výhradního použití originálních
náhradních dílů. Zajistí to bezpečné používání zařízení.
f)
Pro zachování navržené mechanické integrity zařízení
neodstraňujte předem namontované kryty nebo
neuvolňujte šrouby.
g)
Při přemisťování zařízení z místa skladování na místo
používání berte v úvahu pracovní zásady bezpečnosti
a ochrany zdraví v rámci přenášení břemena platné
v zemi, ve které se zařízení používá.
h)
Na
zařízení
obrábějte
pouze
obrobky,
jejichž
vlastnosti jsou v souladu s údaji v technické tabulce.
Nepřekračujte
maximální
povolené
rozměry
obráběného materiálu.
i)
Je zakázáno obrábět dva obrobky současně.
j)
Obráběný materiál s nadměrnou délkou musí být při
obrábění podepřený a mít stabilní pozici.
k)
Během otáčení klikou nepoužívejte nadměrnou sílu.
Může to poškodit pohyblivé součásti zařízení.
3. ZÁSADY POUŽÍVÁNÍ
Vroubkovačka je stroj, který slouží k ručnímu obrábění
plechu, tj. k tváření drážek, řezání a srážení hran podle typu
namontovaných válců.
Odpovědnost za veškeré škody vzniklé v důsledku
použití zařízení v rozporu s určením nese uživatel.
Rev. 24.07.2018

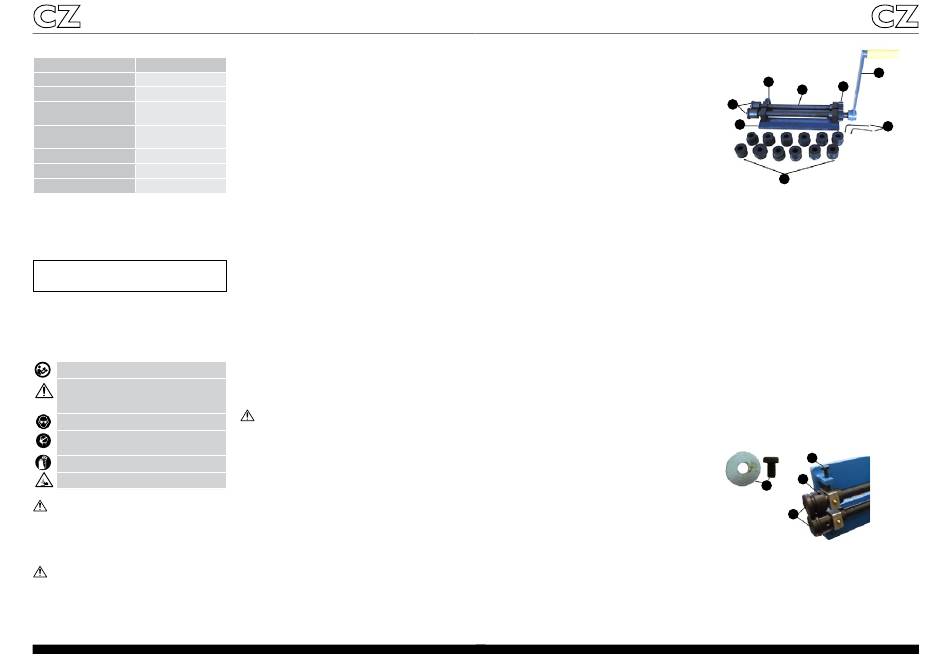

3.1. POPIS ZAŘÍZENÍ
1
6
8
7
5
4
2
3
1.
Klika
2.
Imbusový klíč
3.
Vyměnitelné válečky
4.
Základna
5.
Místo pro montáž válečků
6.
Upínací šroub
7.
Hřídel
8.
Ozubené kolo
3.2. PŘÍPRAVA K PRÁCI
Umístění zařízení:
•
Zařízení musíte vždy používat na rovné, stabilní,
čisté a suché ploše, mimo dosah dětí a mentálně
postižených osob.
•
Zajistěte, aby operátor stroje měl dostatečný prostor
k jeho obsluze. Dále zajistěte, aby nedocházelo
k poškození obráběného materiálu, současně aby
nebyl příčinou úrazů a nic nepřekáželo při otáčení
klikou.
Montáž zařízení
Základnu vroubkovačky připevněte k pracovnímu stolu nebo
umístěte do svěráku nebo stojanu (dodává se samostatně).
Namontujte požadovanou sadu válečků (váleček s výčnělkem
a váleček s drážkou) a nasaďte je na koncovku hřídele v místě,
které je v návodu označeno jako místo k jejich montáži. Po
nasazení musíte válečky připevnit k hřídeli pomocí šroubu
s podložkou (A) a dotáhnout šroub (B) imbusovým klíčem.
Tím váleček upnete k hřídeli.
6
B
A
A
U řezných koncovek musíte nejdříve na hřídel nasadit
příslušné válečky (bez výčnělku a drážky) a dotáhnout je
šroubem (B). Následně k válečkům přišroubujte koncovky
pomocí šroubů (C) podle následujícího obrázku.
