2.0 Comprendre votre clavier

Le système d'alarme PowerSeries Neo prend en charge différents détecteurs de proximité, câblés ou sans fil, et différents claviers
ACL, DEL ou à icônes. Tous les claviers sont munis de voyants lumineux d'état qui sont décrits dans le paragraphe 1 « Référence
rapide ». Les claviers HS2LCD affichent les messages du système sur leur écran ACL. Les claviers de la gamme HS2ICN
affichent les messages comme décrit dans le paragraphe suivant. Les claviers de la gamme HS2LED affichent les messages par
une série de voyants lumineux numérotés comme décrit dans le paragraphe suivant. Tous les modèles de clavier ont une barre lumi-
neuse, unie et bleue, qui est toujours allumée sauf quand, en cas d'attribution, une balise de proximité est présentée et la lecture par
le pavé est réussie.
2.1 Symboles lumineux des claviers DEL et à icônes

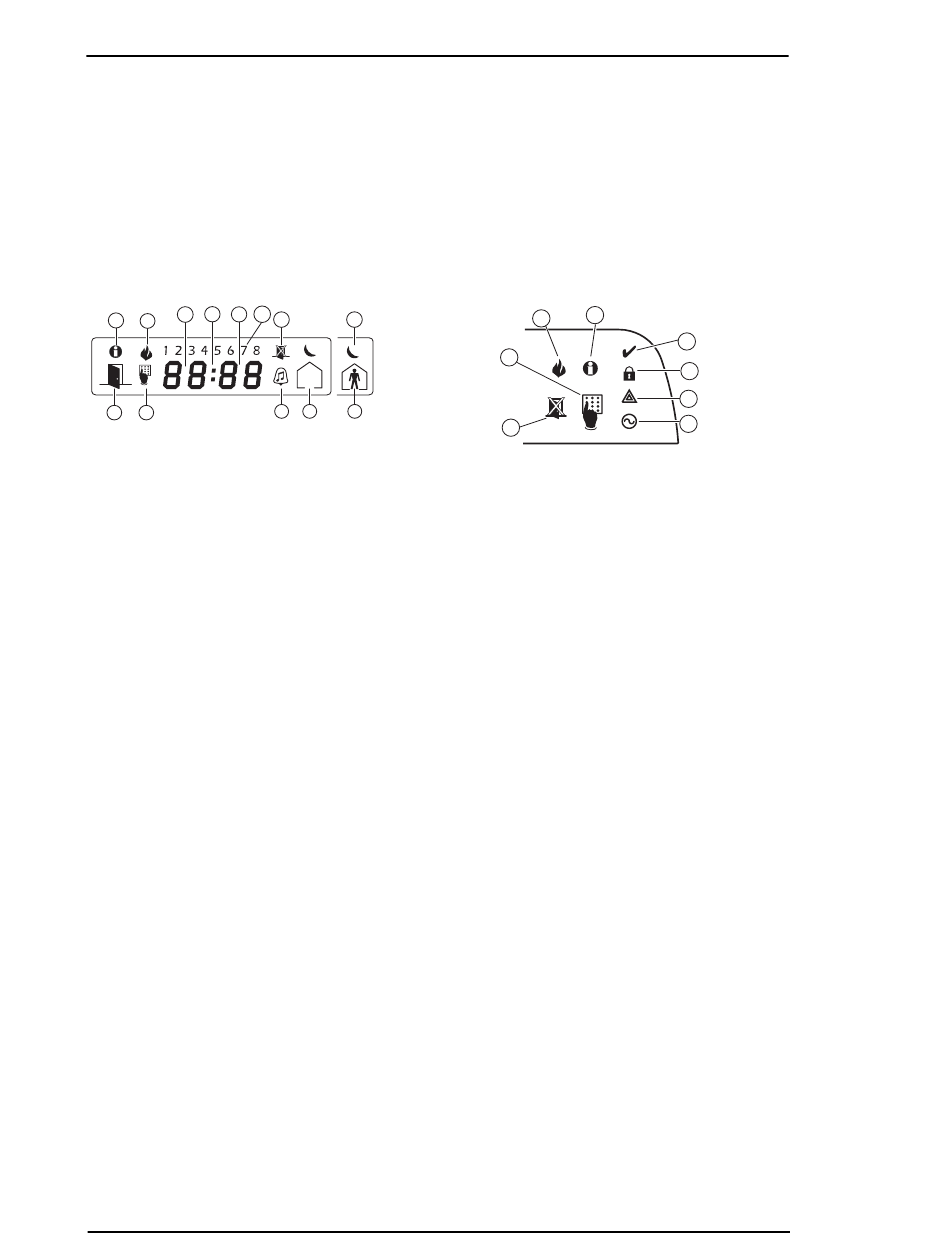

Gamme HS2ICN
1 2 3 4
5 9
12 7
1. Chiffres 1, 2 de l'horloge
2. : (Double point)
3. Chiffres 3, 4 de l'horloge
4. 1 à 8
5. Mémoire
6. Suspension
7. Programmation
8. Absence
9. Incendie
10. Domicile
11. Carillon
12. OUVERT
13. CA
14. Problème du système
15. Nuit
16. Voyant Prêt (vert)
17. Voyant Armé (rouge)
Remarque : Pour les installations référencées UL, les zones peuvent être uniquement suspendues manuellement.
6
15
11 8 10
Ces deux afficheurs à 7 segments indiquent les chiffres des heures quand l'horloge locale est
active. L'afficheur 2 indique 1 pour identifier le numéro de zone quand ce dernier est supé-
rieur ou égal à 100 et quand les icônes « OUVERT » ou « ALARME » sont affichées.
Cette icône est le séparateur des heures et des minutes et clignote une fois par seconde quand
l'horloge locale est active.
Ces deux afficheurs à 7 segments sont les chiffres des minutes quand l'horloge locale est
active. Les afficheurs 3 et 4 sont utilisés pour indiquer le numéro des zones ouvertes ou les
alarmes en mémoire. Ces deux chiffres, en plus de l'afficheur 2 de l'heure, passent du
numéro zone à l'autre chaque seconde, du numéro de zone le plus petit au numéro de zone le
plus grand lors du défilement des zones.
Ces numéros identifient les problèmes quand la commande [*][2] est entrée.
Indique la présence d'alarmes en mémoire.
Indique l'existence de zones suspendues.
Indique que le système est en mode de programmation de l'installateur ou de l'utilisateur, ou
encore que le clavier est occupé. Le voyant clignote en restant allumé 250 ms puis en s'étei-
gnant pendant 250 ms. Là où le code d'accès est nécessaire, alors que vous accédez aux
menus étoile, ce voyant lumineux reste allumé pour indiquer qu'un code est nécessaire.
Indique l'armement de la centrale en mode absence.
Indique des alarmes incendie et/ou de présence de gaz CO en mémoire.
Indique l'armement de la centrale en mode à domicile.
Cette icône s'allume quand la touche de fonction Carillon est appuyée pour activer le carillon
de porte sur le système. Elle s'éteint quand la touche de fonction Carillon est à nouveau
appuyée pour désactiver le carillon de porte.
Cette icône est utilisée avec les chiffres de l'heure 1 et 2 pour indiquer des zones activées
(non en alarme) sur le système. Quand les zones sont ouvertes, l'icône OUVERT s'allume et
les afficheurs à 7 segments 1 et 2 font défilés les zones violées.
Indique que la centrale principale est alimentée par le secteur.
Indique qu'un problème est présent sur le système.
Indique l'armement de la centrale en mode Nuit.
Si le voyant « Prêt » est allumé, le système est prêt pour être armé. Si l'option de bascule du
voyant « Prêt » clignote au cas où l'option « Armement Forcé » est activée, le voyant se met
à clignoter avec les zones ouvertes en mesure d'être en armement forcé sur la partition.
Si le voyant Armé est allumé, le système a été armé avec succès.
- 6 -
