MOTORIDUTTORI TUBOLARI PER AVVOLGIBILI E TENDE DA SOLE
GB

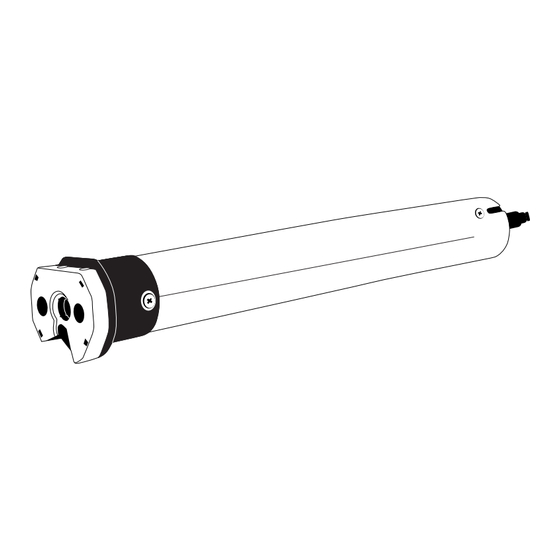

ELECTRIC TUBULAR REDUCTION GEAR FOR ROLLER SHUTTERS
F
ELECTROREDUCTEUR TUBULAIRE POUR VOLETS ROULANTS
D
RÖHRENFÖRMIGES ELEKTRISCHES UNTERSETZUNGSGETRIEBE FÜR ROLLADEN
E
ELECTRORREDUCTOR TUBULAR PARA PERSIANAS
P
REDUTOR ELÉCTRICO TUBULAR PARA GRADES DE ENROLAR
ISTRUZIONI D'USO E DI INSTALLAZIONE
INSTALLATION AND USER'S MANUAL
INSTRUCTIONS D'UTILISATION ET D'INSTALLATION
INSTALLATIONS-UND GEBRAUCHSANLEITUNG
INSTRUCCIONES DE USO Y DE INSTALACION
INSTRUÇÕES DE USO E DE INSTALAÇÃO
Via Lago di Vico, 44
36015 Schio (VI)
Tel.naz. 0445 696511
Tel.int. +39 0445 696533
Fax 0445 696522
Internet: www.bft.it
E-mail: sales@bft.it
D811442 ver.06 31-07-08
8
027908
2 6 5 5 1 7
LOOP
