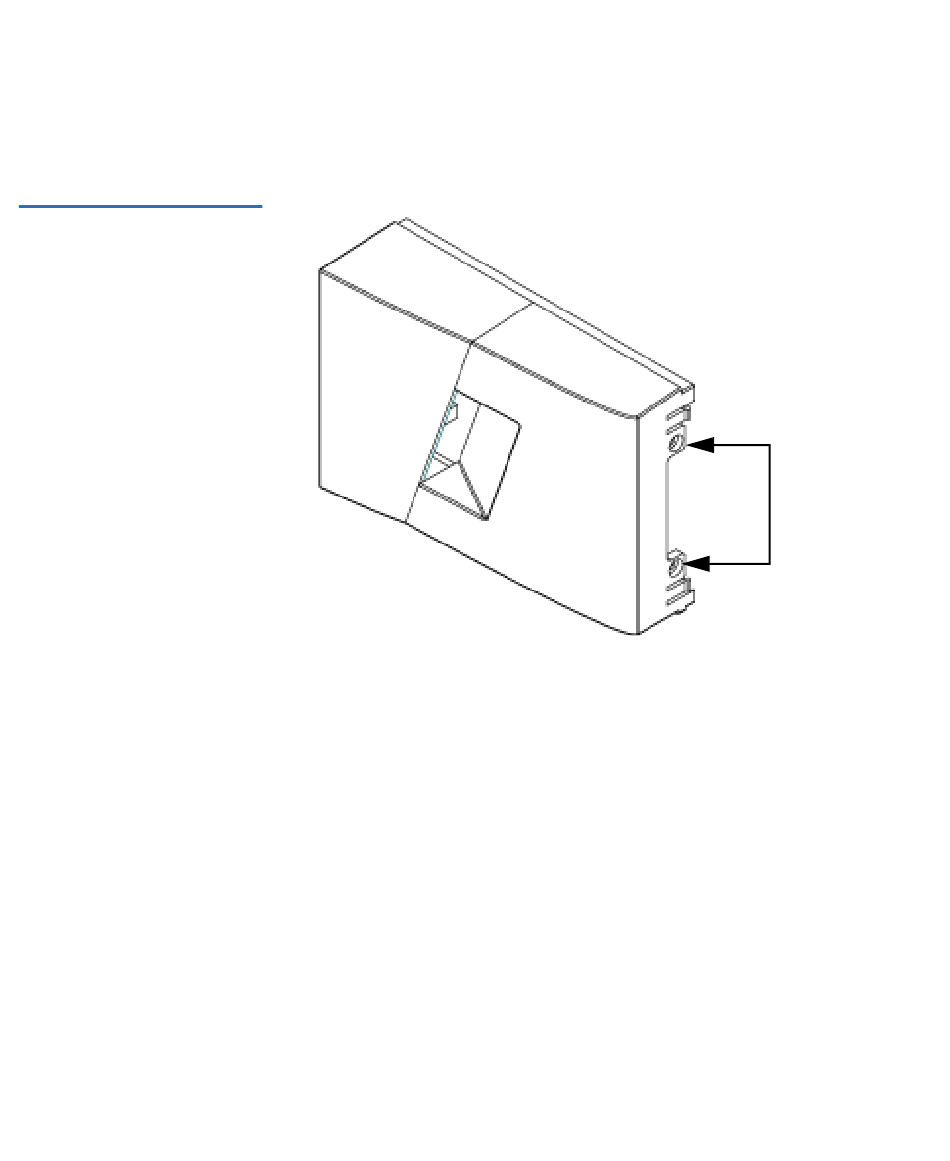

Figure 10 Retrait des vis de la
poignée
Guide d'utilisation de l'autochargeur Quantum SuperLoader 3
Changement d'orientation d'un magasin
1 Enlevez les deux vis qui fixent la poignée à l'avant du magasin.
2 Détachez la poignée avec précaution, en veillant à ne pas casser la
charnière.
3 Faites tourner le magasin de 180 degrés pour que ce qui était l'avant
du magasin soit maintenant à l'arrière.
4 Fixez la poignée gauche ou droite appropriée à l'avant du magasin
tourné.
5 Enclenchez la poignée dans l'avant du magasin.
6 Installez les deux vis pour fixer solidement la poignée au magasin.
Changement d'orientation d'un magasin vide
1 Enlevez les deux vis qui fixent la poignée à l'avant du magasin vide.
2 Détachez la poignée avec précaution, en veillant à ne pas casser la
charnière.
Chapitre 7 Unités remplaçables par l'utilisateur (CRU)
Remplacement d'un magasin ou d'un magasin vide
7
Vis
7
92
