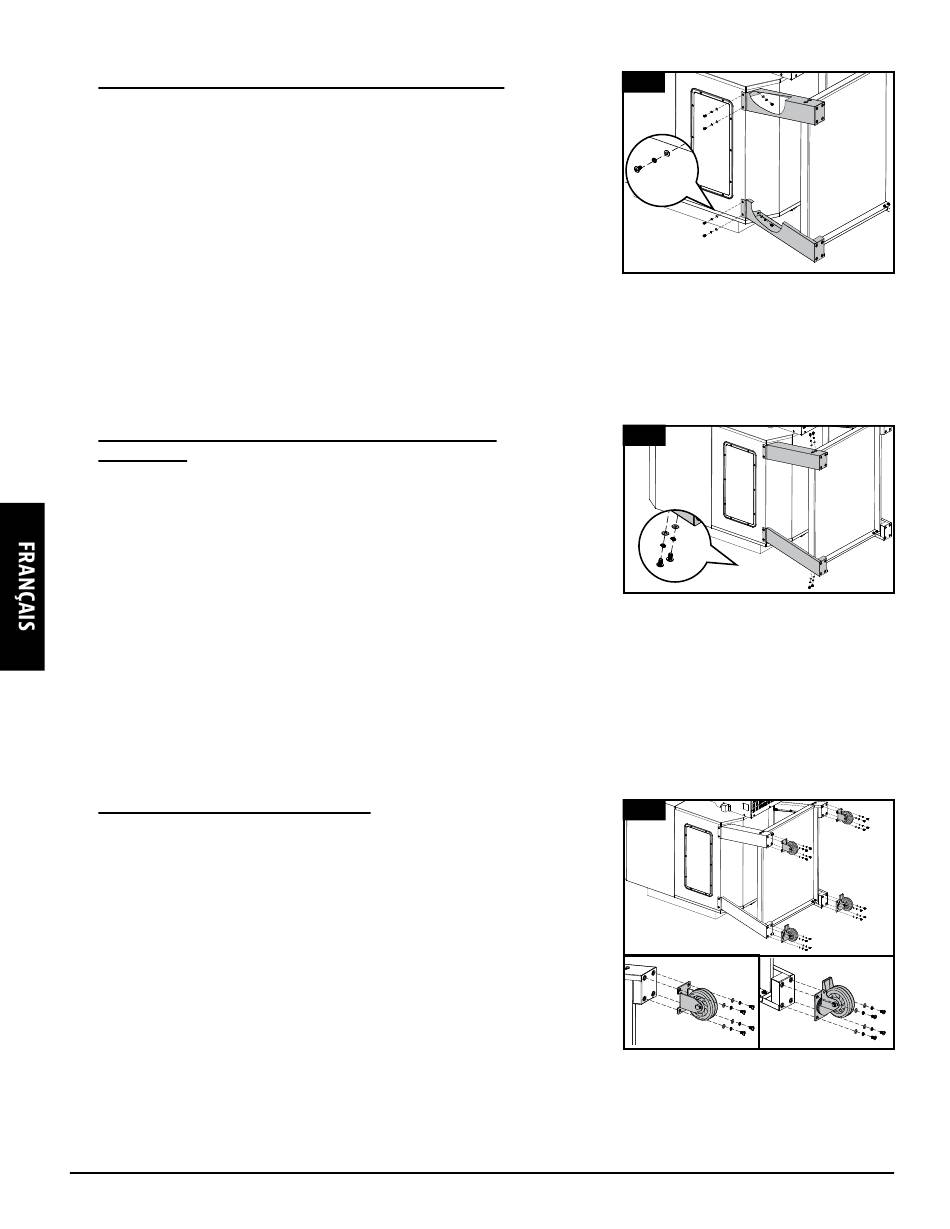

6. ASSEMBLAGE DES PIEDS DE SUPPORT ARRIÈRE AU GRIL
Pièces nécessaires :
1
x
Pied gauche arrière (#13)
Pied droit arrière (#19)
1
x
Baril principal / Assemblage de la trémie (#3)
1
x
6
x
Vis (#A)
6
x
Rondelle (#D)
6
x
Rondelle de blocage (#E)
Installation:
•
Montez le pied droit arrière et le pied gauche arrière au fond de l'assemblage
du gril/de la trémie.
Utiliser : 6 vis, 6 rondelles et 6 rondelles de blocage.
REMARQUE : Vissez les vis aux pieds de support à mi-chemin afin de
permettre une installation simplifiée à la prochaine étape.
7. FIXATION DES PIEDS DE SUPPORT AVANT À L'ÉTAGÈRE
INFÉRIEURE
Pièces nécessaires :
1
x
Pied gauche arrière (#13)
1
x
Pied droit arrière (#19)
1
x
Baril principal / Assemblage de la trémie (#3)
1
x
Étagère Inférieure (#16)
Vis (#A)
4
x
Rondelle (#D)
4
x
4
x
Rondelle de blocage (#E)
Installation:
•
Montez le pied droit arrière et le pied gauche arrière à l'étagère inférieure.
Utiliser : 4 vis, 4 rondelles et 4 rondelles de blocage.
REMARQUE : Une fois toutes les vis installées, serrez-les au complet dans
les pieds.
8. CONNEXION DES ROUES AU CHARIOT
Pièces nécessaires :
1
x
Pied gauche arrière (#13)
1
x
Pied droit arrière (#19)
Pied gauche avant (#15)
1
x
Pied droit avant (#18)
1
x
1
x
Baril principal / Assemblage de la trémie (#3)
2
x
Roulette verrouillable (#17)
2
x
Roulette (#14)
Vis (#A)
16 x
Rondelle (#D)
16 x
16 x
Rondelle de blocage (#E)
Installation:
•
Montez 2 roulettes du chariot et 2 roulettes verrouillables au 4 pieds.
Utiliser : 16 vis, 16 rondelles et 16 rondelles de blocage.
46
6
D
E
A
7
D
E
A
8
