Raccordement de la VHF séries 100i/200i à un haut-parleur externe (facultatif)
La VHF peut être raccordée à un haut-parleur externe de sorte que vous puissiez l'entendre lorsque vous en êtes éloigné. Pour monter le
haut-parleur externe, reportez-vous aux instructions d'installation l'accompagnant.
Pour raccorder la VHF série 100i à un haut-parleur externe :
1. Raccordez le fil jaune du faisceau de câbles (situé à l'arrière de la VHF) au connecteur positif (+) du haut-parleur externe.
2. Raccordez le fil vert au connecteur négatif (-) du haut-parleur externe.
Pour raccorder la VHF série 200i à un haut-parleur externe :
1. Raccordez le câble de haut-parleur de 600 mm (23 pouces) fourni au câble figurant à l'arrière de la VHF en insérant la fiche RCA
blanche dans la prise blanche.
2. Raccordez le fil jaune à l'autre extrémité du câble du haut-parleur au connecteur positif (+) du haut-parleur externe.
3. Raccordez le fil vert au connecteur négatif (-) du haut-parleur externe.
attentiOn : recouvrez les connexions de ruban adhésif étanche à base de caoutchouc vulcanisé afin d'éviter que de
l'eau ne s'introduise dans la VHF.
Raccordement du combiné GHS 10 ou GHS 10i, ou d'un micro déporté à
la VHF série 200i (facultatif)

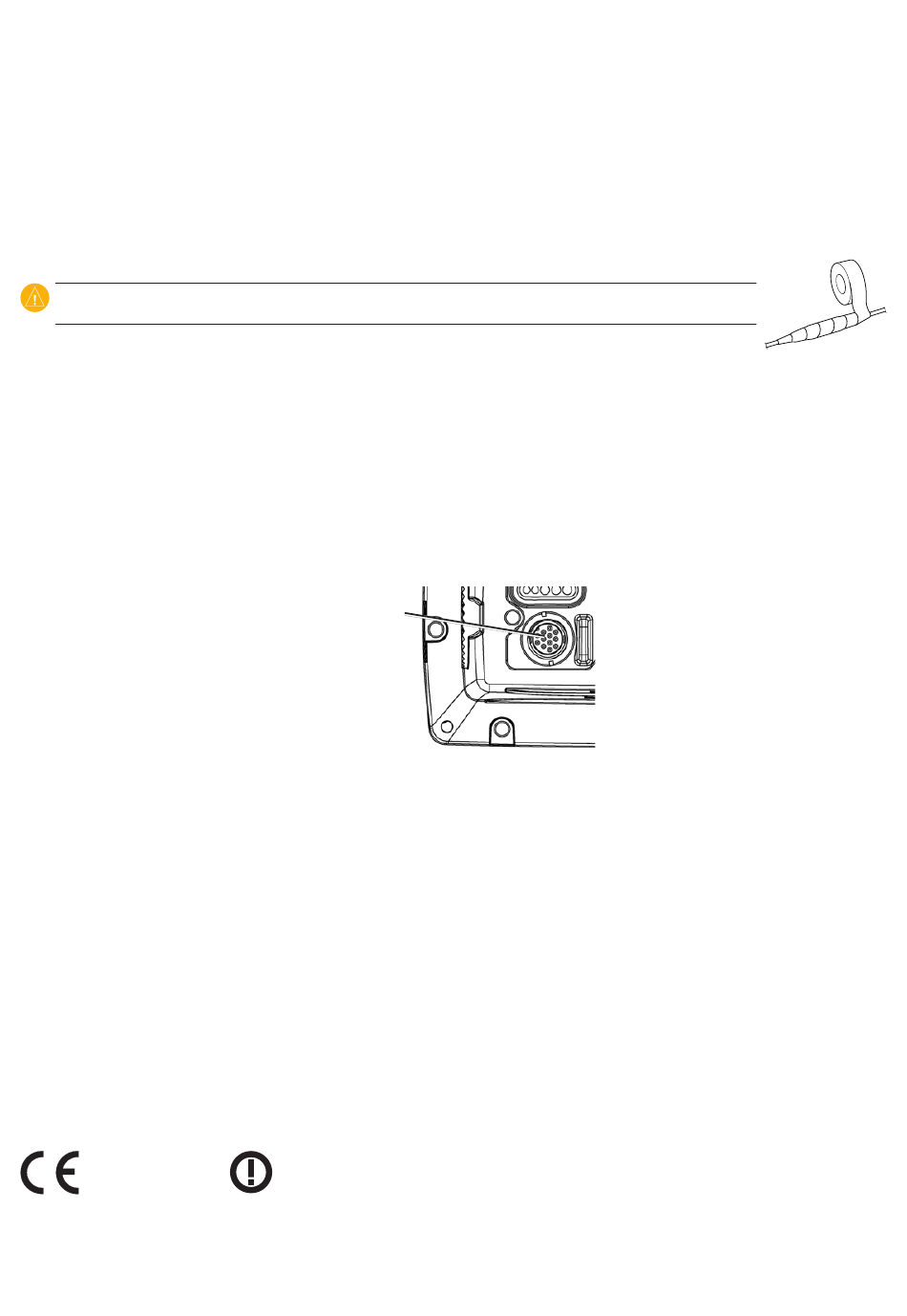

Raccordez un micro déporté ou un combiné GHS 10 Garmin sur le port de déport du micro à l'arrière de la VHF série 200i.
Raccordement d'un micro déporté pour VHF 200 ou VHF 200i
Pour déplacer le micro amovible de la VHF série 200i, vous pouvez commander un kit de déport de micro à l'adresse
http://buy.garmin.com. Il contient une rallonge de 10 m (32,8 pieds), un cache étanche pour le connecteur avant du micro
et tout le matériel de câblage nécessaire.
Pour raccorder le micro déporté :
1. Branchez la rallonge sur le port de déport du micro à l'arrière de la VHF.
2. Raccordez l'autre extrémité de la rallonge au micro déporté.
Raccordement d'un combiné GHS 10 ou GHS 10i
Le combiné GHS 10 Garmin s'utilise avec la VHF 200, et le combiné GHS 10i Garmin, avec la VHF 200i. Ce combiné est fourni avec une
rallonge de 10 m (32,8 pieds), une plaque de fixation de câbles, un cache étanche et tout le matériel de câblage nécessaire. Vous pouvez
commander un combiné GHS 10 ou GHS 10i à l'adresse http://buy.garmin.com.
Installez le combiné GHS 10 ou GHS 10i à au moins 500 mm (20 pouces) de tout compas.
Pour raccorder un combiné GHS 10 ou GHS 10i :
1. Fixez la plaque de fixation à l'emplacement choisi pour le combiné à l'aide des trois vis à tête cylindrique plate 3,5 × 20 mm.
2. Branchez la rallonge sur le port de déport du micro à l'arrière de la VHF 200 ou VHF 200i.
3. Utilisez la cloison pour fixer l'autre extrémité de la rallonge et raccordez la rallonge au combiné.
Pour raccorder un haut-parleur externe à côté d'un combiné GHS 10 ou GHS 10i :
Les fils vert et jaune de la rallonge peuvent servir à raccorder un haut-parleur externe. Raccordez le fil jaune au connecteur positif (+)
du haut-parleur externe. Raccordez le fil vert au connecteur négatif (-) du haut-parleur externe.
Reportez-vous au Manuel d'utilisation VHF séries 100i/200i pour utiliser le combiné GHS 10 ou GHS 10i.
Le numéro d'organisme notifié CE (0168) est valide uniquement pour les modèles VHF 100i et VHF 200i.
0168
8
Port de déport
de micro
Instructions d'installation des VHF séries 100i/00i
