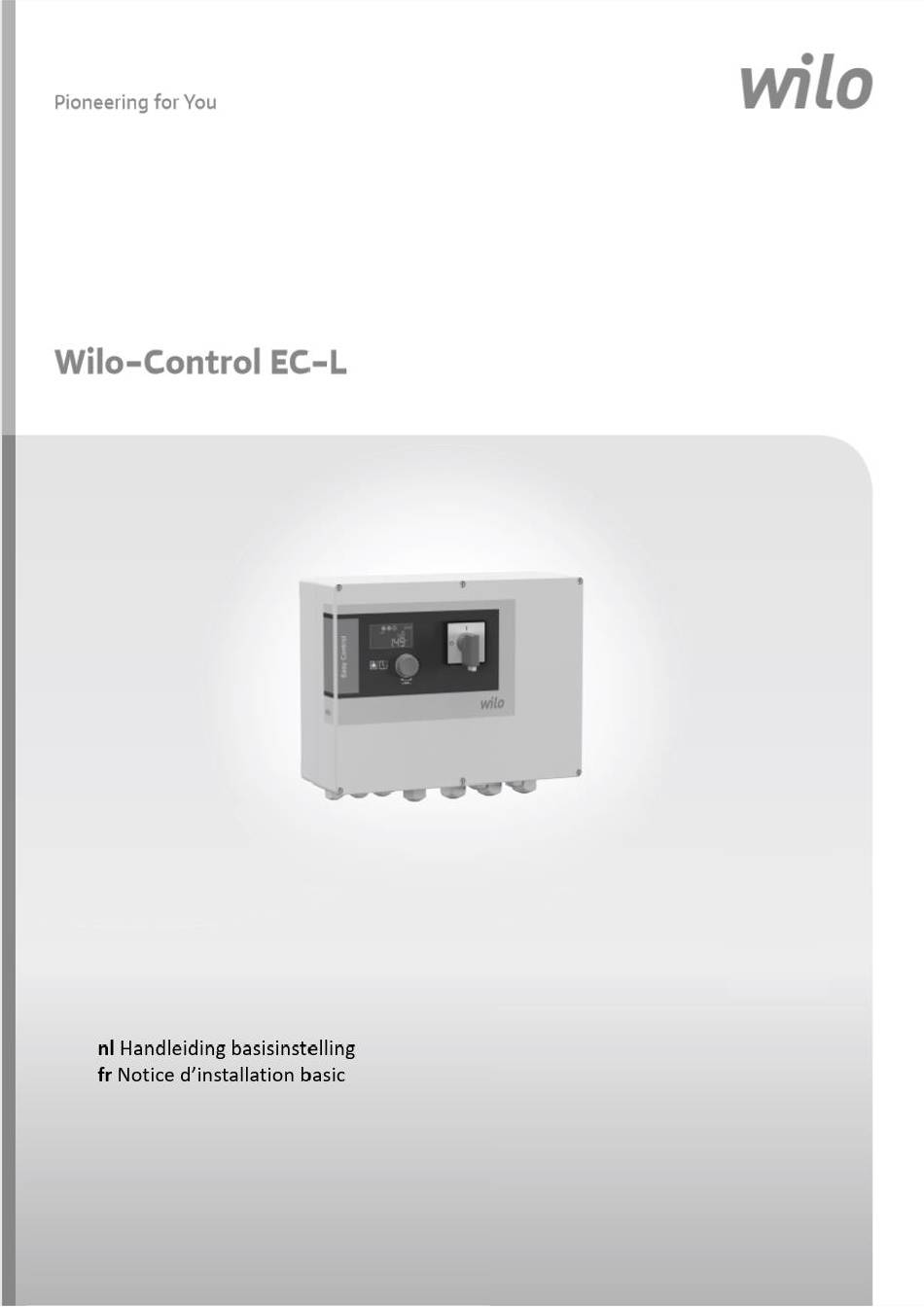

Wilo Control EC-L Notice D'installation
Basic d'armoire ec-l avec une sonde de niveau;
Masquer les pouces
Voir aussi pour Control EC-L:
- Notice de montage et de mise en service (56 pages) ,
- Notice de montage (264 pages) ,
- Notice de montage et de mise en service (64 pages)
Publicité
Les langues disponibles
Les langues disponibles
Liens rapides
Publicité
Manuels Connexes pour Wilo Control EC-L
Sommaire des Matières pour Wilo Control EC-L
- Page 2 Handleiding basisinstelling van de EC-L kast met een niveausonde Overzicht van de elektrische aansluitingen in de EC-L lift kast Stap 1 - De netspanning aansluiten...
- Page 3 Stap 2 – De pomp aansluiten Stap 3 – De in- en uitgangssignalen aansluiten De klemmen dienen als volgt aangesloten te worden : Ingang / Uitgang Klemmen Aansluiting Niveausonde (4 – 20mA) 45 & 46 45 – bruine draad (De sonde op 10cm van de bodem) 46 –...
- Page 4 Stap 4 –De parameters Instellen Menu Handeling Opmerking 7.00 – Service 7.01 -> ON zetten Ontgrendel de kast 5.00 – Installatie 5.07 –> LEVEL zetten Sensortype : niveausonde 5.09 –> Op 1,00m of 2,50m Meetbereik niveausonde Instellen instellen 5.50 -> Droogloopniveau Standaard 0,15m instellen 5.51 ->...
- Page 5 Stap 5 –Foutmeldingen resetten Code Storing Oorzaak Verhelpen Draaiveldfout Netaansluiting fout De fasen omwisselen E006 aangesloten Storing niveausensor Geen verbinding met Bekabeling E040 de sensor controleren Laagwater alarm Het waterniveau is te Put bijvullen E062 laag Hoogwater alarm Het waterniveau is te Put ledigen E066 hoog...
- Page 6 Notice d’installation basic d’armoire EC-L avec une sonde de niveau Vue d'ensemble des connexions électriques dans l'armoire EC-L lift Etape 1 - Connecter l’alimentation électrique du réseau...
- Page 7 Etape 2 – Connecter la pompe Etape 3 – Connecter les signaux d’entrée et de sortie Les terminaux doivent être connecté comme suite : Entrée / Sortie Termineaux Raccordement Sonde de niveau (4 – 20mA) 45 & 46 45 – fil marron (La sonde à...
- Page 8 Etape 4 –Définir les paramètres Menu Opération Remarque 7.00 – Service 7.01 -> mettre sur ON Déverrouiller le coffret 5.00 – Installation 5.07 –> mettre sur LEVEL Type de capteur : sonde de niveau 5.09 –> mettre sur 1,00m ou Régler la place de mesure de la 2,50m sonde de niveau...
- Page 9 Etape 5 – Reseter les erreurs Code Panne Cause Remède Défaut de champ Alimentation réseau Inverser deux fases E006 magnétique défectueuse Panne du capteur de Aucune connexion avec Controler cablage E040 niveau le capteur (etape 3) Alarme protection Le niveau bas est atteint Remplir le puit E062 marche à...
