Structure et fonctionnement
Présélections
5.1.2 Préparer les électrodes pour le processus d'affûtage
Pour fixer les électrodes en vue du processus d'affûtage, diverses pinces de serrage correspondant aux
différents diamètres des électrodes sont utilisées.
Réglage d'usine !
La pince de serrage est prémontée en usine dans le porte-électrode pour une électrode
de 2,4 mm de diamètre.
Pos. Symbole Description
1
2
3
• Sélectionner une pince de serrage adaptée au diamètre de l'électrode.
• Insérer l'électrode dans la pince de serrage.
• Visser la pince de serrage dans le porte-électrode.
Pinces de serrage fournies !
La livraison comprend des pinces de serrage pour les diamètres d'électrode 1,6, 2,4 et
3,2 mm. Pour les autres pinces de serrage, voir chapitre « Accessoires »
12
1
0
Électrode
Pince de serrage
Porte-électrode
Domaine d'application : Métaux non ou faiblement alliés
CONSIGNE
2

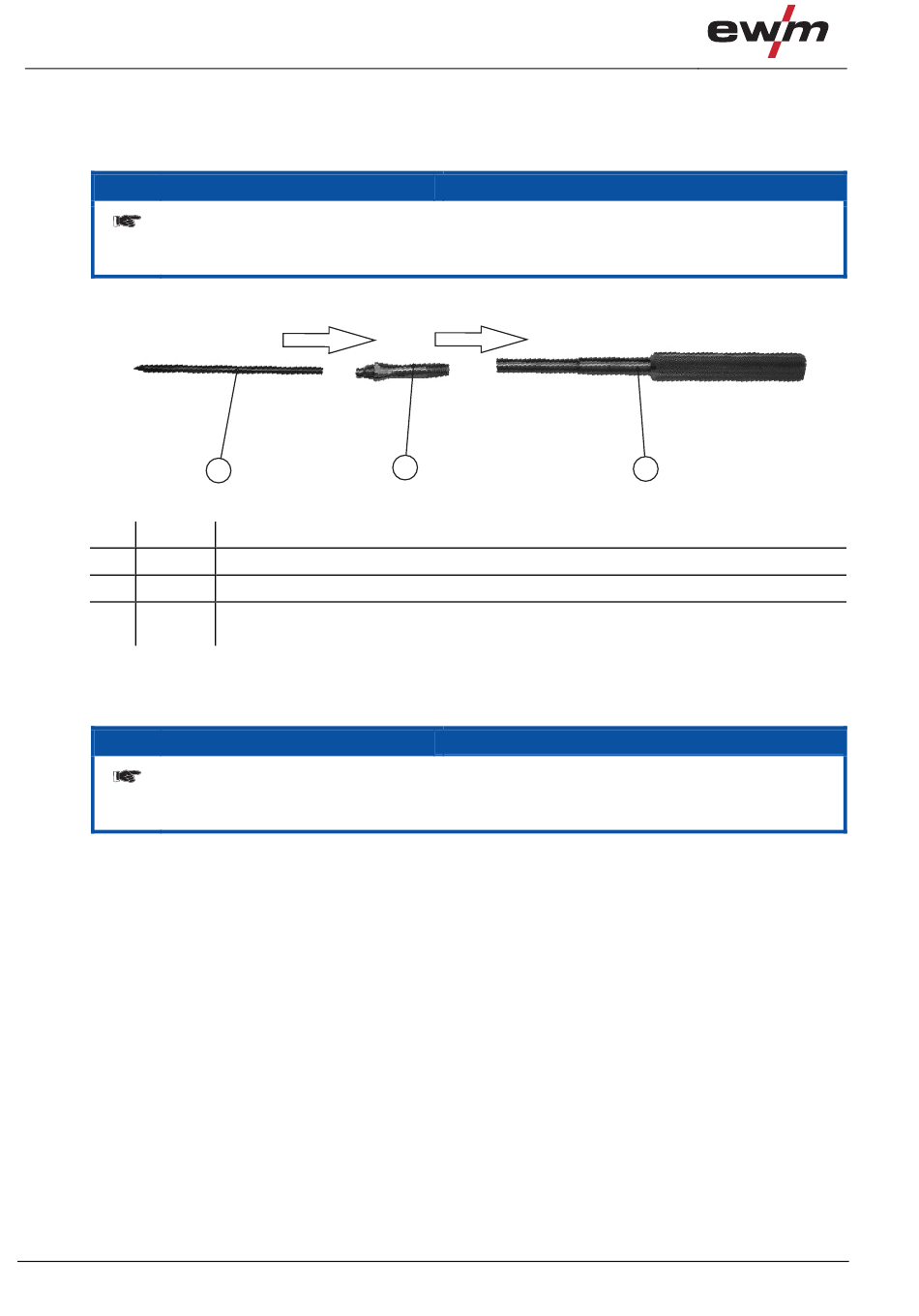

Illustration 5-2
CONSIGNE
3
