5 Installation électrique
5.3 Schéma hydraulique 2
Kol 2 Kol 1
Kol1-P
Kol2-P

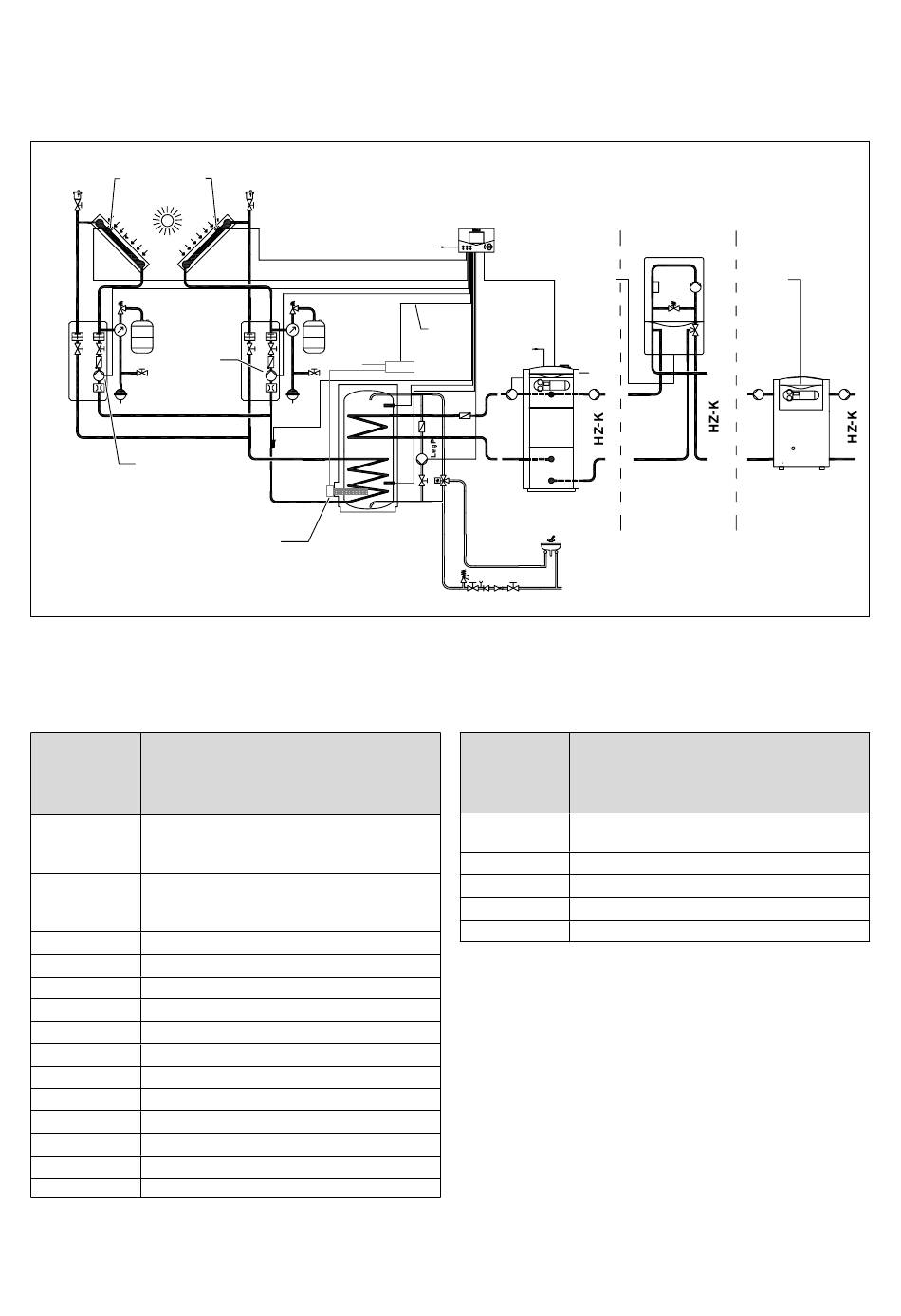

Fig. 5.7 Schéma hydraulique 2 avec configuration de l'installa-
tion : Deux champs de capteurs, un ballon solaire, pos-
sibilité de raccordements avec différents générateurs
de chaleur pour recharge du ballon
Désignation Composant
dans le schéma
hydraulique/
plan de raccor-
dement
I, II Possibilité de raccordement de différents systè-
mes de préparation d'eau chaude pour régéné-
ration du ballon
C1/C2 Raccordements pour la commande des systè-
mes de préparation d'eau chaude pour régéné-
ration du ballon
HZ-K Circuit(s) chauffage
KW Eau froide
EP Thermoplongeur électrique (en option)
Kol1-P Pompe du circuit solaire 1
Kol2-P Pompe du circuit solaire 2
Kol 1 Sonde du capteur 1
Kol 2 Sonde du capteur 2
Rendement Rendement
LegP Pompe de protection anti-légionelles
Sp1 Sonde du ballon 1
Sp2 Sonde du ballon 2
S Protection
12
230V
2
S
SP1
Rendement
Sp2
EP
C1 C2
C1 C2
1
230V
KW
Désignation Composant
dans le schéma
hydraulique/
plan de raccor-
dement
1 Option : commande de la protection pour ther-
moplongeur électrique optionnel
2 Raccordement 400 V, 3 phases
230 V Raccordement 230 V secteur
F1 (T4) Support fusibles
VC/VK Zone de raccordement chauffage
Tab. 5.5 Légende des fig. 5.7 et 5.8
I II
C1 C2
