Manuel de configuration | Variateurs de fréquence iC7-Automation
FK09–FK10
See Tech. Doc
for Info
45 24V ST X1 X2
46 S.INA+ MS NS
13 DI1 47 S.INB+
15 DI/DO1 14 DI2 48 S.FB+ X8
16 DI/DO2
17 DI3 45 GND
18 DI4 46 S.INA-
19 GND 47 S.INB-
20 GND 48 S.FB-
31 A01 61 24V ext
32 +10V 62 GND
33 AI1
34 AI2
35 GND
WARN
1 COM READY
2 NO
3 NC FAUL
4 COM PUSH
5 NO
6 NC

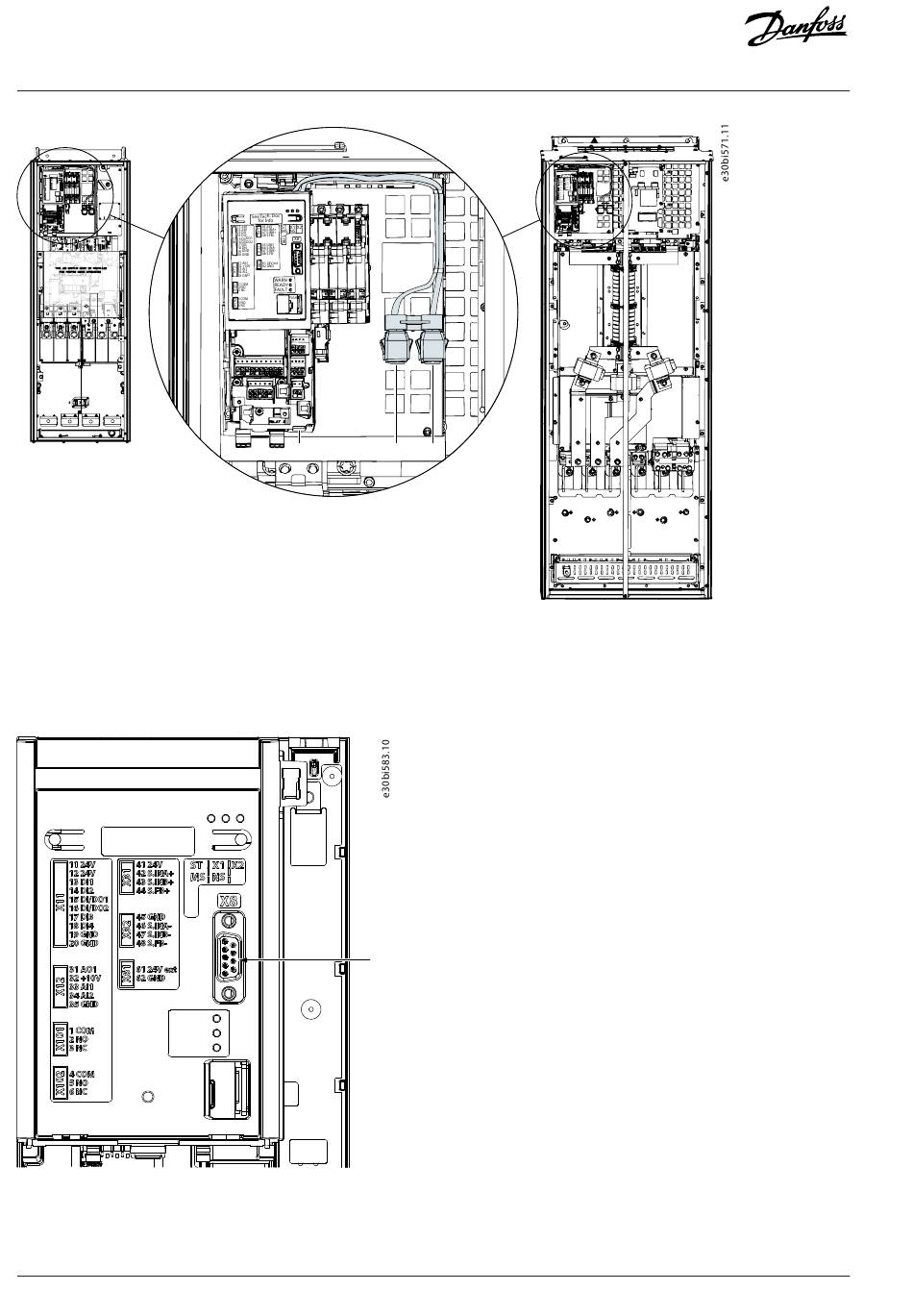

Illustration 89: Emplacements des ports de communication X0, X1 et X2 dans les châssis FB09-FB12/FK09-FK12
11.6.7 Connexion du panneau de commande (X8)
Le panneau de commande est généralement monté sur le variateur de fréquence. Le panneau de commande se connecte au variateur
via le connecteur X8 sur la carte de l'interface.
Illustration 90: Emplacement du connecteur X8
170 | Danfoss A/S © 2024.07
X0 X1 X2
Considérations relatives à l'installation électrique
FK11–FK12
