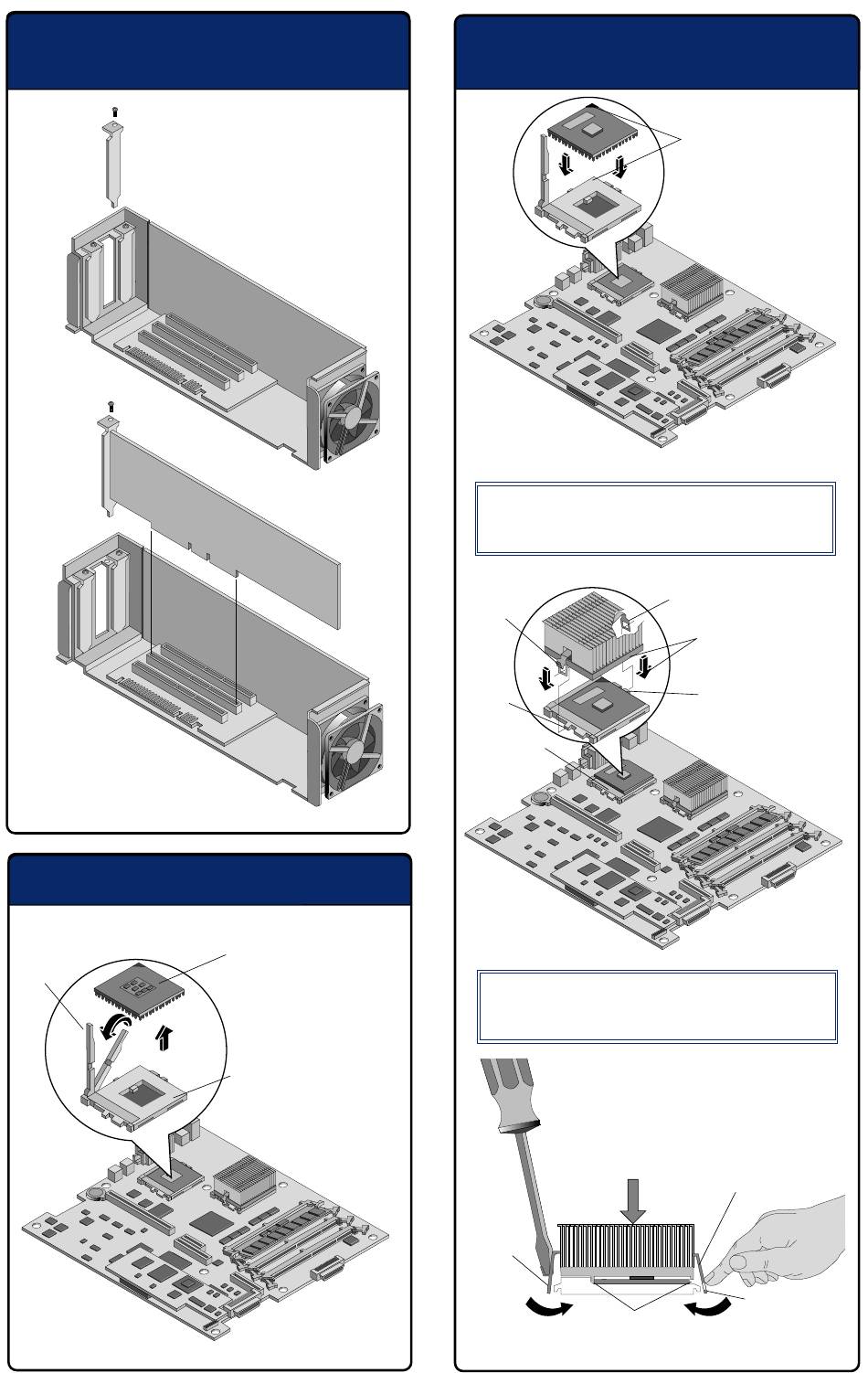

Installation de la carte d'extension PCI
(suite)
Installation d'un second processeur
Levier ZIF
Terminaison
Support
du processeur
Installation d'un second processeur
(suite)
IMPORTANT
Alignez la broche 1 du processeur avec la
broche 1 du support processeur. Si vous ne
respectez pas cette consigne, vous risquez
d'endommager les broches.
Loquet
Attache
Support
du processeur
IMPORTANT
Assurez-vous que le dissipateur de chaleur est
correctement placé sur le processeur. Sinon, le
processeur risque de chauffer de manière
excessive et d'être endommagé.
Exercez une pression
sur le dissipateur
Etape B
Enclenchez
le loquet
Taquets
Marqueur broche 1
Loquet à fixation manuelle
(non visible)
Abaissez le
dissipateur de chaleur
Attache
Loquet
à fixation
manuelle
Etape A
Mettez le loquet
en place
