Raccordement

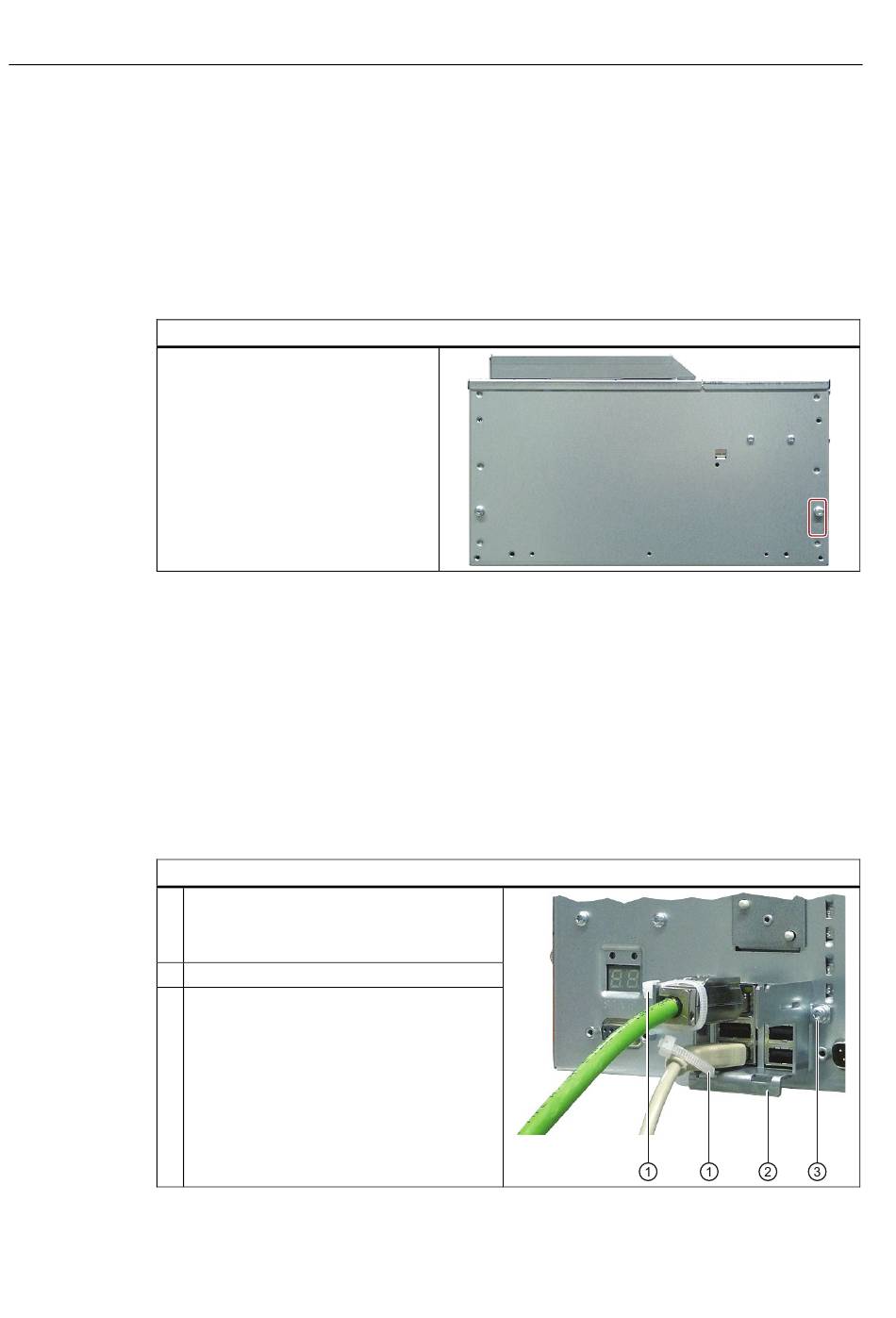

6.4 Connexion du câble d'équipotentialité
6.4
Connexion du câble d'équipotentialité
Le connecteur de liaison équipotentielle (filetage M4) situé sur l'appareil (surface étendue,
contact sur une grande surface) doit être relié au conducteur de protection de l'armoire ou de
l'installation dans laquelle vous montez le PC. La section minimale est de 5 mm
Le connecteur d'équipotentialité est nécessaire pour la sécurité de l'appareil et améliore la
dérivation des perturbations conduites par les câbles d'alimentation externes, les câbles de
signaux ou les câbles reliés aux périphériques.
Etapes à suivre
Reliez le connecteur de liaison
équipotentielle de l'appareil (surface
étendue, contact sur grande surface)
au point central de mise à la terre de
l'armoire de commande dans laquelle
vous installez l'appareil. La section
minimale est de 5 mm
6.5
Raccordement de l'arrêt de traction Ethernet/USB
L'arrêt de traction Ethernet/USB fourni sert à éviter le débranchement involontaire de
l'appareil du câble Ethernet équipé d'un connecteur Industrial EthernetFastConnect. Vous
avez besoin pour l'utiliser de deux brides pour câbles. Cet arrêt de traction permet d'éviter le
débranchement involontaire non seulement des câbles Ethernet mais également des quatre
câbles USB.
Condition préalable
● Tournevis TORX T10.
Marche à suivre
Etapes à suivre
1
2
3
46
.
2
Fixer l'arrêt de traction Ethernet/USB
③
moyen de deux vis M3
l'appareil
Raccorder le câble
Fixer le connecteur à l'arrêt de traction au
①
moyen d'un serre-câble
②
au
sur le boîtier de
Instructions de service, 09/2011, A5E03396002-02
.
