Description
3.7 Présentation
3.7.3
Eléments de connexion

Interfaces

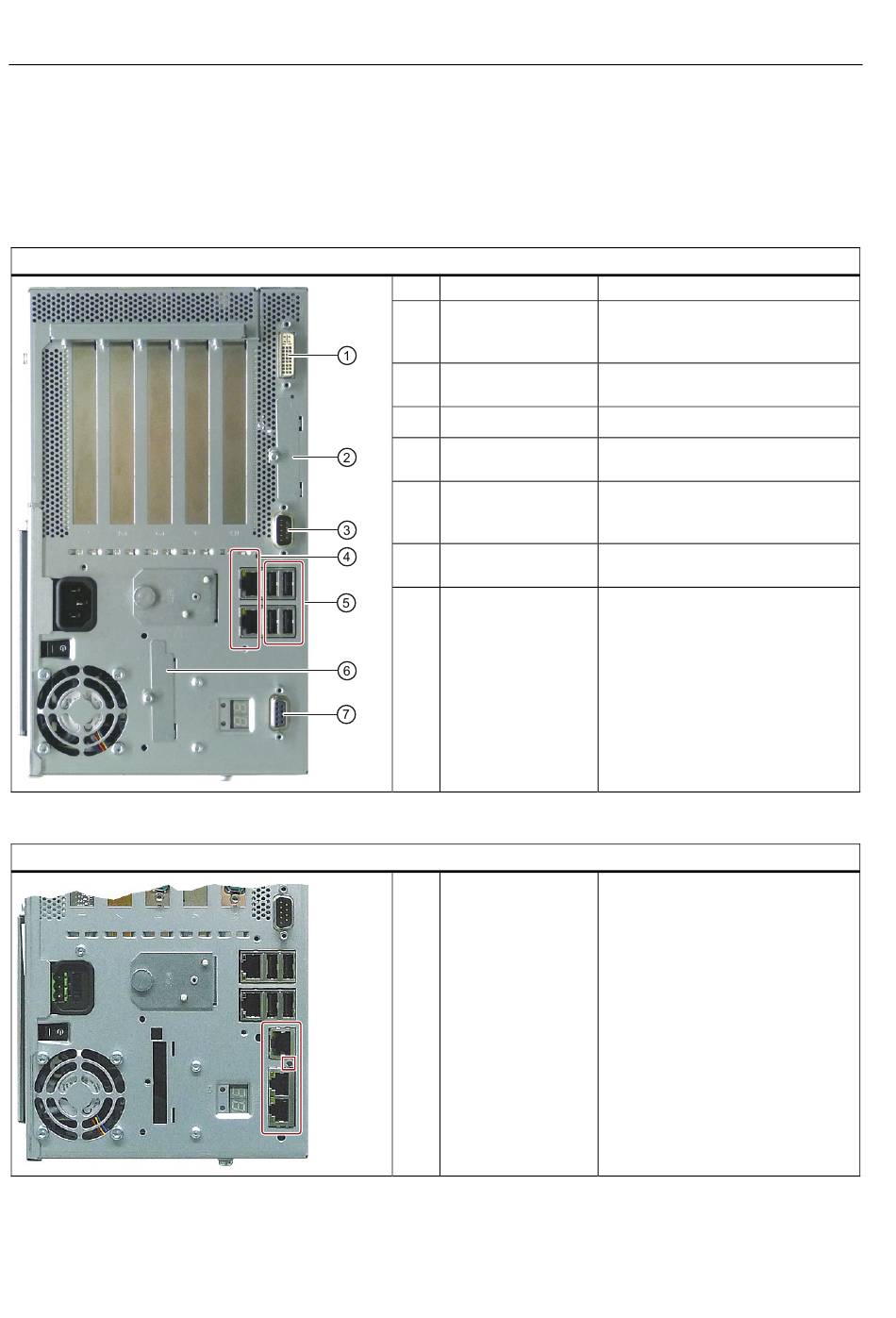

Position des interfaces
Position des interfaces
24
Pos
Désignation
DVI/VGA
Carte CompactFlash
COM
ETHERNET
USB 2.0
Carte CompactFlash
PROFIBUS/MPI
PROFINET
Instructions de service, 09/2011, A5E03396002-02
Description
Connecteur DVI/VGA pour moniteur
CRT ou LCD à interface DVI, VGA
via adaptateur DVI/VGA
Logement d'enfichage pour carte
mémoire CompactFlash
Interface série V.24
2 ports Ethernet RJ 45 pour
10/100/1000 Mbps
4 ports pour appareils USB
(seuls 2 ports peuvent être utilisés
simultanément comme high current)
Logement d'enfichage pour carte
mémoire CompactFlash
Interface MPI (RS 485 à séparation
galvanique), connecteur femelle D-
Sub à 9 broches (variante
optionnelle du produit)
Interface CP -1616 onboard, trois
connecteurs femelles RJ45 (variante
optionnelle du produit)
SIMATIC IPC827C
