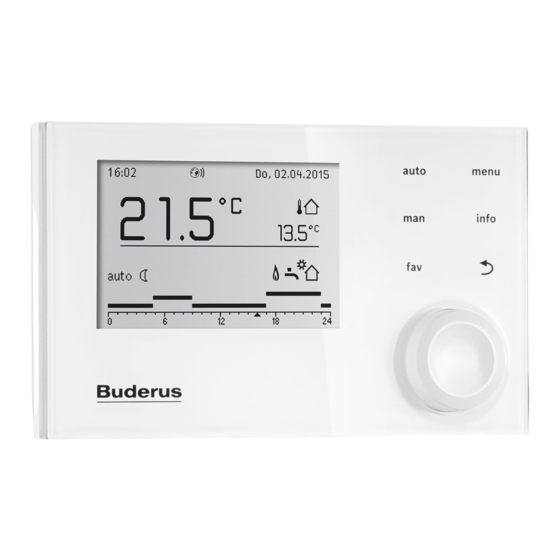

Buderus Logamatic RC310 Notice D'installation Pour Le Professionnel
  1. Manuels
  2. Marques
  3. Buderus Manuels
  4. Unités de contrôle
  5. Logamatic RC310
  6. Notice d'installation pour le professionnel
Buderus Logamatic RC310 Notice D'installation Pour Le Professionnel

Buderus Logamatic RC310 Notice D'installation Pour Le Professionnel

Masquer les pouces Voir aussi pour Logamatic RC310:

Publicité

Liens rapides

Télécharger ce manuel

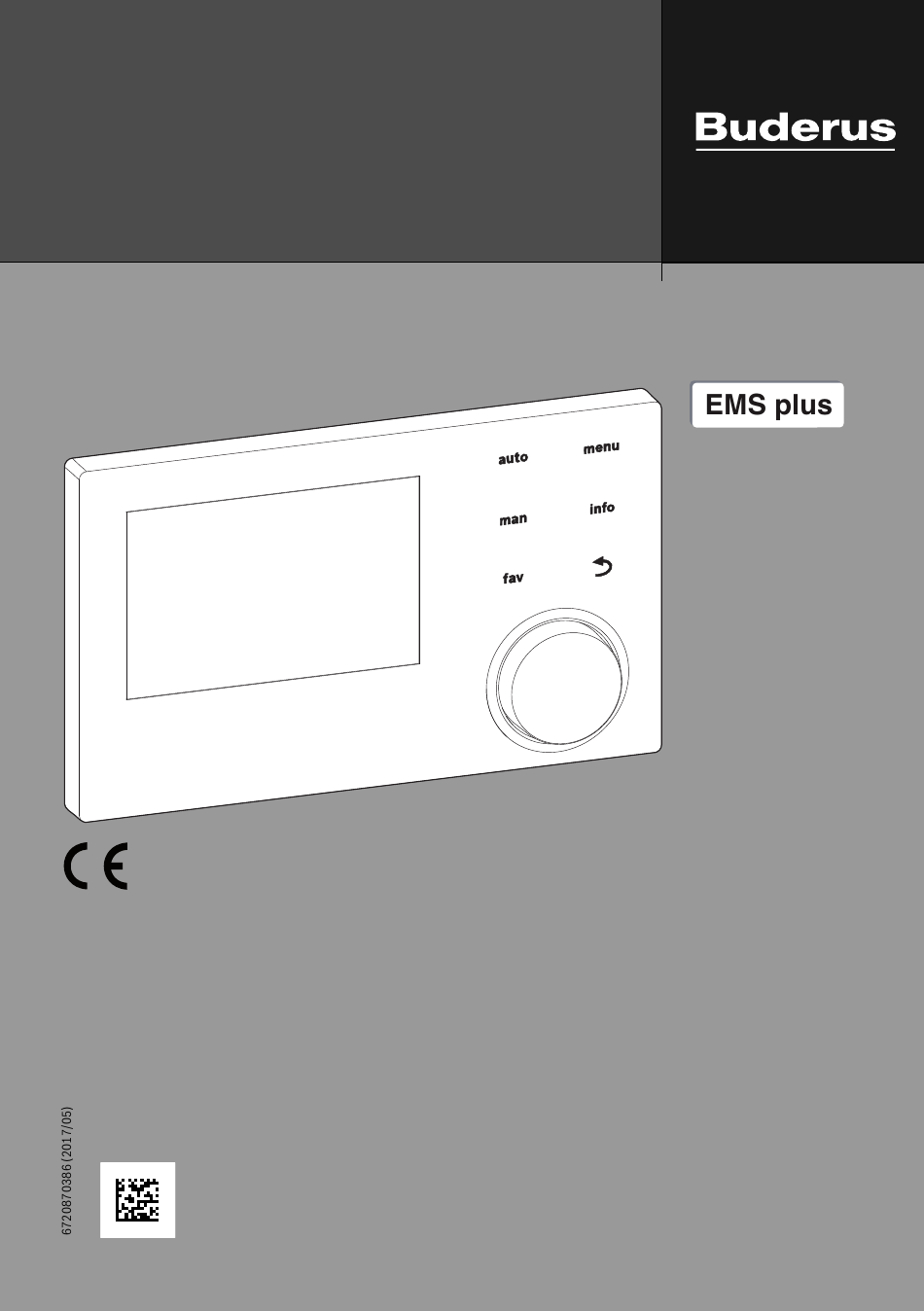

Notice d'installation pour le professionnel
Module de commande
Logamatic RC310
0 010 008 086-001
Lire attentivement avant l'installation et la maintenance.

Publicité

loading

Manuels Connexes pour Buderus Logamatic RC310

Sommaire des Matières pour Buderus Logamatic RC310

  • Page 1 Notice d’installation pour le professionnel Module de commande Logamatic RC310 0 010 008 086-001 Lire attentivement avant l’installation et la maintenance.
  • Page 2 6.1 Réglages pour le chauffage ....14 6.1.1 Menu des paramètres de l’installation ..14 Logamatic RC310 – 6720870386 (2017/05)
  • Page 3 HConsignes pour le groupe cible au secteur. ▶ Respecter également les schémas de Cette notice d’installation s’adresse aux connexion d’autres composants de professionnels d’ installations gaz et l’installation. d’eau, de chauffage et d’électronique. Les consignes de toutes les notices Logamatic RC310 – 6720870386 (2017/05)
  • Page 4 Informations produit Informations produit Le Logamatic RC310 peut être utilisé pour un Logamatic RC300 en tant que pièce de rechange. Il faut vérifier en fonc- tion de l’appareil et de l’installation si un Logamatic RC30 ou RC35 peut être remplacé par un RC310.
  • Page 5 – 20 96358 – 5 42162 10 19872 25 10001 – 15 72510 ± 0 32556 15 15699 30 8060 – 10 55054 25339 20 12488 – – Tab. 2 Valeurs de résistance des sondes de température extérieure Logamatic RC310 – 6720870386 (2017/05)
  • Page 6 La combinaison est impossible avec les produits suivants : • MM10, WM10, SM10, MCM10, • RC20, RC20 RF, RC25, RC35. 0 010 008 030-001 Fig. 5 Lieu d’installation dans la pièce de référence Logamatic RC310 – 6720870386 (2017/05)
  • Page 7 De 20 m à 100 m avec section de conducteur de • 300 m avec une section de conducteur de 1,50 mm 1,50 mm ▶ Si plusieurs participants BUS sont installés, respecter la distance minimale de 100 mm entre les différents partici- pants BUS. Logamatic RC310 – 6720870386 (2017/05)
  • Page 8 1. Appuyer sur le bouton dans le bas du support. 2. Tirer sur la base inférieure du module vers l’avant. 3. Retirer le module par le haut. 0010008033-001 Fig. 9 Retirer le module de commande Logamatic RC310 – 6720870386 (2017/05)
  • Page 9 Installation d’une sonde de température extérieure 0 010 008 035-001 Fig. 10 Lieu d’installation de la sonde de température extérieure (pour la régulation en fonction de la température extérieure avec ou sans influence de la température ambiante) Logamatic RC310 – 6720870386 (2017/05)
  • Page 10 L’écran bascule dans le menu Sde bout. mél. hydr. instal.. ▶ Régler si une bouteille de mélange hydraulique ou un échangeur thermique est installé et où la sonde de tempé- rature correspondante est raccordée (Sur la chaudière ou Sur le module). -ou- Logamatic RC310 – 6720870386 (2017/05)
  • Page 11 RC310 | RC200 | RC100: sélection du ext. min. températures extérieures, indiquer ici la tem- commande module de commande correspondant au cir- pérature extérieure minimale moyenne des cuit de chauffage. dernières années sur le site d’installation. Logamatic RC310 – 6720870386 (2017/05)
  • Page 12 ECS vanne mél. mélangeur du circuit 1 pour passer d’une 3 ... 4 butée à l’autre. Priorité eau Oui | Non : régler si le chauffage doit être chaude désactivé en cas de production d’ECS. Logamatic RC310 – 6720870386 (2017/05)
  • Page 13 à combustible a été consta- structurée et configurée de manière appropriée. Autres détails tée. voir documentation technique du module solaire. ▶ Vérifier les réglages dans le menu solaire ( chap. 6.3, page 28 et documentation technique du module solaire). Logamatic RC310 – 6720870386 (2017/05)
  • Page 14 Le module de commande est alimenté en courant via la connexion BUS et reste enclenché en permanence. L’installa- tion est uniquement arrêtée par ex. pour l’entretien. ▶ Mettre l’installation et tous les participants BUS hors ten- sion. Logamatic RC310 – 6720870386 (2017/05)
  • Page 15 Propre pompe : le circuit de chauffage 1 est stockage) Effet raccordé au générateur de chaleur et dispose de sa propre pompe. • Forte modération de la température exté- rieure • Augmentation longue de la température de départ en cas de réchauffement rapide Logamatic RC310 – 6720870386 (2017/05)
  • Page 16 ▶ Pour voir l’évolution de la température extérieure des Lim.sup. 0 ... 100 % : valeur limite supérieure de la 2 derniers jours : ouvrir le menu Info > Température puiss.therm.m puissance thermique maximale. extérieure > Evolution température extérieure Logamatic RC310 – 6720870386 (2017/05)
  • Page 17 | Puissance température ambiante | Coef.cor.air -9 ... 0 ... 9 : correction d’air à puissance Constant: détails supplémentaires pour le puis.min.vent. minimale du ventilateur type de régulation  "Types de régulation", voir 19 Logamatic RC310 – 6720870386 (2017/05)
  • Page 18 | Seuil de température ambiante: le chauffage sont couverts parallèlement détails supplémentaires pour le mode abais- (uniquement si possible du point de vue sement du circuit de chauffage sélectionné hydraulique) ( "Types d’abaissement", page 22) Logamatic RC310 – 6720870386 (2017/05)
  • Page 19 Les réglages du circuit de de chauffage) et températures de service chauffage constant ne sont possibles que par le menu de faibles. Tab. 8 Vérifier les réglages dans le menu des circuits de chauffage 1 ... 4 Logamatic RC310 – 6720870386 (2017/05)
  • Page 20 (l’apport thermique solaire diminue la puis- Les réglages ne sont valables que pour le circuit éventuelle- sance thermique nécessaire). ment sélectionné. Arrêt: le rayonnement solaire n’est pas pris en compte pour la régulation. Logamatic RC310 – 6720870386 (2017/05)
  • Page 21 T = 48 °C VL,max et la température extérieure correspondante. [5] Décalage parallèle de la courbe de base [1] par la modifi- cation de l’offset de -3 ou réduction de la température ambiante souhaitée, limitation Logamatic RC310 – 6720870386 (2017/05)
  • Page 22 -3 ou réduction de la température ment (la protection antigel reste active), régler dans le menu ambiante souhaitée, limitation avec T = 75 °C VL,max principal Chauff. > Réglages de la température > Logamatic RC310 – 6720870386 (2017/05)
  • Page 23 Oui: les réglages nécessaires pour le séchage gel, Température extérieure ou Temp. ambiante et exté- de la dalle s’affichent. rieure. Non: le séchage de la dalle n’est pas activé et les réglages ne s’affichent pas (réglage de base). Logamatic RC310 – 6720870386 (2017/05)
  • Page 24 Oui | Non: régler si le séchage de la dalle doit être poursuivi après l’avoir interrompu. Tab. 11 Réglages dans le menu Séchage de dalle (les fig. 16 et 17 indiquent le réglage de base du programme de séchage dalle) Logamatic RC310 – 6720870386 (2017/05)
  • Page 25 ECS sont décrites dans la documentation technique du module tème ECS I. SM100. Modifier la configuration d’ECS Configuration graphique du système ECS ( documentation technique SM100). Uni- quement disponible si un module SM100 est installé et configuré comme module ECS. Logamatic RC310 – 6720870386 (2017/05)
  • Page 26 Pompe bou- Oui: des conduites de bouclage et une pompe clage installée de bouclage pour l’eau chaude sanitaire sont installées dans le système ECS (système I ou II). Non: pas de bouclage installé pour l’ECS. Logamatic RC310 – 6720870386 (2017/05)
  • Page 27 à 2.00 h,  "Désinfection thermique", page 28). Si une installation solaire est ins- tallée, il faut activer la désinfection ther- mique pour elle également ( documentation technique SM100 ou SM200). Non: la désinfection thermique ne démarre pas automatiquement. Logamatic RC310 – 6720870386 (2017/05)
  • Page 28 ▶ Remplir et purger l’installation solaire avant la mise en ser- Le test de fonctionnement est effectué en réglant les valeurs de vice. réglage des composants indiqués de manière appropriée. Il est possible de vérifier sur le composant concerné si le brûleur, le Logamatic RC310 – 6720870386 (2017/05)
  • Page 29 Le cas échéant, des valeurs s’affichent pour Influence MD1 du module MM100 pour le circuit de chauffage constant. solaire, Influence de l’ambiance et Mise en temp. • Marche: demande thermique via la borne de raccordement rapide. MD1 du module Logamatic RC310 – 6720870386 (2017/05)
  • Page 30 ECS: pas de production ECS possible, par ex. en cas de • 6.5.3 Menu messages de défauts défaut. Ce menu permet de sélectionner les défauts actuels et l’histo- • Ch.froid: la température du générateur de chaleur est trop rique des défauts. faible. Logamatic RC310 – 6720870386 (2017/05)
  • Page 31 Entrée du nom de la société et numéro de téléphone La position actuelle du curseur clignote (marquée avec un | ). ▶ Tourner le bouton de sélection pour déplacer le curseur. Logamatic RC310 – 6720870386 (2017/05)
  • Page 32 A01 - 810 - [L’eau chaude sanitaire reste froide] Procédure de contrôle/ Mesure cause Vérifier si de l’eau est Empêcher le prélèvement constamment prélevée du permanent éventuel d’eau ballon en raison d’une fuite ou chaude sanitaire de puisages Logamatic RC310 – 6720870386 (2017/05)
  • Page 33 Vérifier la position de la sonde Positionner la sonde d’ECS cause ECS, elle est éventuellement correctement Vérifier si le câble bus a été Eliminer l’erreur de câblage et mal placée ou pas fixée mal raccordé arrêter puis réenclencher le régulateur Logamatic RC310 – 6720870386 (2017/05)
  • Page 34 « en fonction de la Tab. 24 température ambiante » sur « en fonction de la température extérieure » • Modifier la protection hors gel de « ambiance » sur « extérieur » Tab. 27 Logamatic RC310 – 6720870386 (2017/05)
  • Page 35 Tab. 31 A51 - 6021 - [Sonde de température du capteur défec- tueuse] Procédure de contrôle/ Mesure cause Contrôler la configuration. Modifier la configuration. Une sonde de capteur est nécessaire avec le réglage choisi Logamatic RC310 – 6720870386 (2017/05)
  • Page 36 2) Disponible uniquement avec des circuits de chauffage – Ppe chal On qd ball chrg. (pompe de chauffage en constants. marche pour chargement du ballon) 3) Disponible uniquement avec Système ECS I. Logamatic RC310 – 6720870386 (2017/05)
  • Page 37 – Temp. ambiante Offset puissance calorifique maximale) – Mise en temp. rapide – Type d’abaissement 4) Disponible uniquement si aucun module de cascade (par – Mode réduit sous ex. MC400) n’est installé. – Chauffage continu sous Logamatic RC310 – 6720870386 (2017/05)
  • Page 38 5) Structure de menu différente si un groupe ECS est installé ( documentation technique du module SM100) 7) Uniquement disponible sur les générateurs de chaleur avec 6) Disponible uniquement avec Système ECS I. EMS plus ou avec module MM100. Logamatic RC310 – 6720870386 (2017/05)
  • Page 39 – Calibr. sonde temp. amb. (calibrage de la sonde avec la – ... température ambiante) – Valeurs moniteur – Correction de l’heure – Chaudière/brûleur – ... – Station appart. 8) Disponible uniquement si aucun module de cascade (par ex. MC400) n’est installé. Logamatic RC310 – 6720870386 (2017/05)
