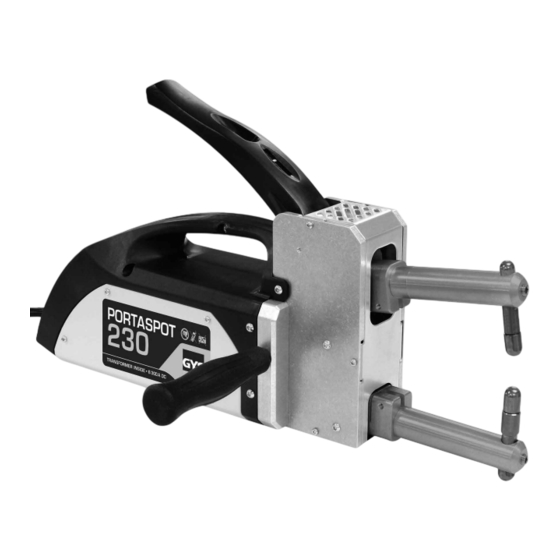

GYS PORTASPOT 230 Mode D'emploi
  1. Manuels
  2. Marques
  3. GYS Manuels
  4. Systèmes de soudage
  5. PORTASPOT 230
  6. Mode d'emploi
GYS PORTASPOT 230 Mode D'emploi

GYS PORTASPOT 230 Mode D'emploi

Masquer les pouces Voir aussi pour PORTASPOT 230:

Publicité

Liens rapides

Télécharger ce manuel
FR
02-09 / 62-68
EN
10-17 / 62-68
DE
18-26 / 62-68
ES
27-34 / 62-68
RU
35-43 / 62-68
IT
44-52 / 62-68
NL
53-61 / 62-68
73502_V.7_24/06/2021
