Manuels Connexes pour GYS STARTPACK 12.24 CI
Sommaire des Matières pour GYS STARTPACK 12.24 CI
- Page 1 STARTPACK 12.24 CI 2-9 / 58-64 STARTPACK PRO 12.24 CI 10-17 / 58-64 18-25 / 58-64 26-33 / 58-64 34-41 / 58-64 42-49 / 58-64 50-57 / 58-64 www.gys.fr 75742_V1_06/07/2021...
- Page 2 Notice originale STARTPACK 12.24 CI / PRO 12.24 CI INSTRUCTIONS DE SÉCURITÉ Ce manuel d’utilisation comprend des indications sur le fonctionnement de l’appareil et les précautions à suivre pour la sécurité de l’utilisateur. Merci de le lire attentivement avant la première utilisation et de le conserver soigneusement pour toute relecture future.
- Page 3 Notice originale STARTPACK 12.24 CI / PRO 12.24 CI • Eviter les flammes et les étincelles. Ne pas fumer. • Protéger les surfaces de contacts électriques de la batterie à l’encontre des courts-circuits. Risque de projection d’acide ! • Porter des lunettes et des gants de protection.

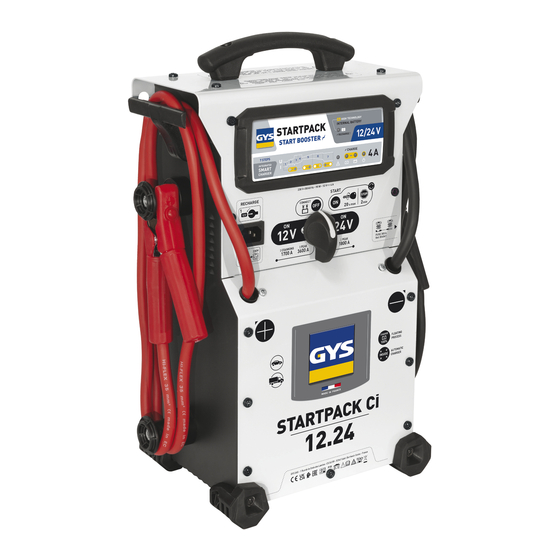

- Page 4 DESCRIPTION GENERALE Les STARTPACK 12.24 CI & PRO 12.24 CI sont des démarreurs autonomes destinés au démarrage des véhicules équipés d’une batterie de 12 V (2 x 6 V) et 24 V (6 x 2 V) au plomb à électrolyte liquide ou gel du véhicule léger au poids-lourd.
- Page 5 Notice originale STARTPACK 12.24 CI / PRO 12.24 CI UTILISATION EN MODE DEMARREUR STARTPACK 12.24 CI STARTPACK PRO 12.24 CI Avant chaque démarrage, vérifier que le voyant «recharge» est éteint. • Débrancher le cordon secteur. • Positionner le coupe batterie sur OFF.
- Page 6 Notice originale STARTPACK 12.24 CI / PRO 12.24 CI Pour plus de précision sur l’avancée de l’état de charge : 4 CHARGE 2.5 A 1 ) Analyse 5 ) Charge 2 ) Récupération 6 ) Absorption 3 ) Test sulfatation 7 ) Floating éteint clignote allumé...
- Page 7 Notice originale STARTPACK 12.24 CI / PRO 12.24 CI ANOMALIES, CAUSES, REMEDES Anomalies Causes Remèdes L’appareil émet un signal sonore et L’appareil détecte une inversion de Vérifier la polarité de la batterie. Pince rouge au la led rouge est allumée.
- Page 8 Puis retirer la deuxième batterie. A la remise de nouvelles batteries, veiller à bien associer les polarités des batteries et du STARTPACK 12.24 CI. Borne - à gauche, borne + à droite (cf illustration). • Repositionner et serrer dans cet ordre la batterie du fond, la batterie de devant puis la barre de fixation. Revisser...
- Page 9 Notice originale STARTPACK 12.24 CI / PRO 12.24 CI STARTPACK PRO 12.24 CI Produit Batterie Type Tension (V) Capacité (Ah) Dimensions (cm) Réf. batterie STARTPACK PRO 12.24 PC950 Batterie au plomb 2 x 12 2 x 30 25 x 9,7 x 15,6 53135 Peu importe le mode d’utilisation du STARTPACK PRO 12.24, toujours remplacer les deux batteries en...
- Page 10 STARTPACK 12.24 CI / PRO 12.24 CI SPECIFICATION TECHNIQUES / TECHNICAL SPECIFICATION / TECHNISCHE DATEN / ESPECIFICACIONES TÉCNICAS / ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ / TECHNISCHE GEGEVENS / SPECIFICHE TECNICHE 12.24 CI PRO 12.24 CI Tension d’alimentation / Power supply voltage / Versorgungsspannung / Tensión de red 230 V - 50/60 Hz eléctrica / Напряжение...
- Page 11 STARTPACK 12.24 CI / PRO 12.24 CI SCHÉMA ÉLECTRIQUE / CIRCUIT DIAGRAM / SCHALTPLAN / DIAGRAMA ELECTRICO / ЭЛЕКТРИЧЕСКАЯ СХЕМА / ELECTRISCH SCHEMA / SCEMA ELETTRICO STARTPACK 12.24 CI 52431 E0048C CONTACT 5 - 6 51070 1 - 2 3 - 4...
- Page 12 STARTPACK 12.24 CI / PRO 12.24 CI STARTPACK PRO 12.24 CI 52431 E0048C 53041 +24V Select 53041 +12V 53135 53041 Porte fusible 51400 53147 Fusible 51346 53135...
- Page 13 STARTPACK 12.24 CI / PRO 12.24 CI PIÈCES DE RECHANGE / SPARE PARTS / ERSATZTEILE / RECAMBIOS / ЗАПЧАСТИ / ONDERDELEN / PEZZI DI RICAMBIO STARTPACK 12.24 CI DESIGNATION / DESIGNATION / BEZEICHNUNG / DESIGNACIÓN / N° REFERENCE НАЗВАНИЕ / OMSCHRIJVING / DESIGNAZIONE Pince rouge / Red clamp / Rote Klemme / Pinza roja / Красный...
- Page 14 STARTPACK 12.24 CI / PRO 12.24 CI STARTPACK PRO 12.24 CI DESIGNATION / DESIGNATION / BEZEICHNUNG / DESIGNACIÓN / N° REFERENCE OMSCHRIJVING / DESIGNAZIONE Pince rouge / Red clamp / Rote Klemme / Pinza roja / Красный зажим / Rode...
- Page 15 STARTPACK 12.24 CI / PRO 12.24 CI PICTOGRAMMES / SYMBOLS / ZEICHENERKLÄRUNG / PICTOGRAMAS / СИМВОЛЫ / SYMBOLEN / PITTOGRAMMI Produit recyclable qui relève d’une consigne de tri (selon le décret n°2014-1577) / Recyclable product that falls within waste sorting recommendations (according to Decree n° 2014-1577). / Entsorgen Sie das Gerät über Ihre kommunale Sammelstelle für Elektronik-Altgeräte (gemäss Richtlinie Nr.2014-1577) ! / Producto...
- Page 16 GYS SAS 1, rue de la Croix des Landes CS 54159 53941 SAINT-BERTHEVIN Cedex France...
