Accessoires électronique internes

1 - Rating Plug

Versions Différents modèles sont disponibles, de taille différente, pouvant être commandés en trois versions: une
Remplacement Le module peut être remplacé par l'utilisateur; il est possible de monter n'importe quel Rating Plug avec
183 | © 2020 ABB | 1SDH001330R1004 - ECN000134959 - Rev. A
Le Rating Plug, fourni en équipement avec le déclencheur, définit le courant assigné In, nécessaire pour les
plages de mesure et pour configurer les protections de courant (se référant à In).
Il est monté sur un connecteur frontal dédié et accessible par l'utilisateur.
Le déclencheur contrôle continuellement la présence du Rating Plug, en signalant son absence ou des
erreurs de montage ou d'installation.
SI un nouveau modèle est monté, à l'allumage de le déclencheur affiche la demande d'installation.
Sur Ekip Touch, dans le menu Informations-Disjoncteur est disponible le champ Corr.Nom reportant la taille
In lue par l'unité.
version classique, une version qui active la protection Rc et une qui désactive la protection L; les trois
versions reportent des étiquettes différentes:

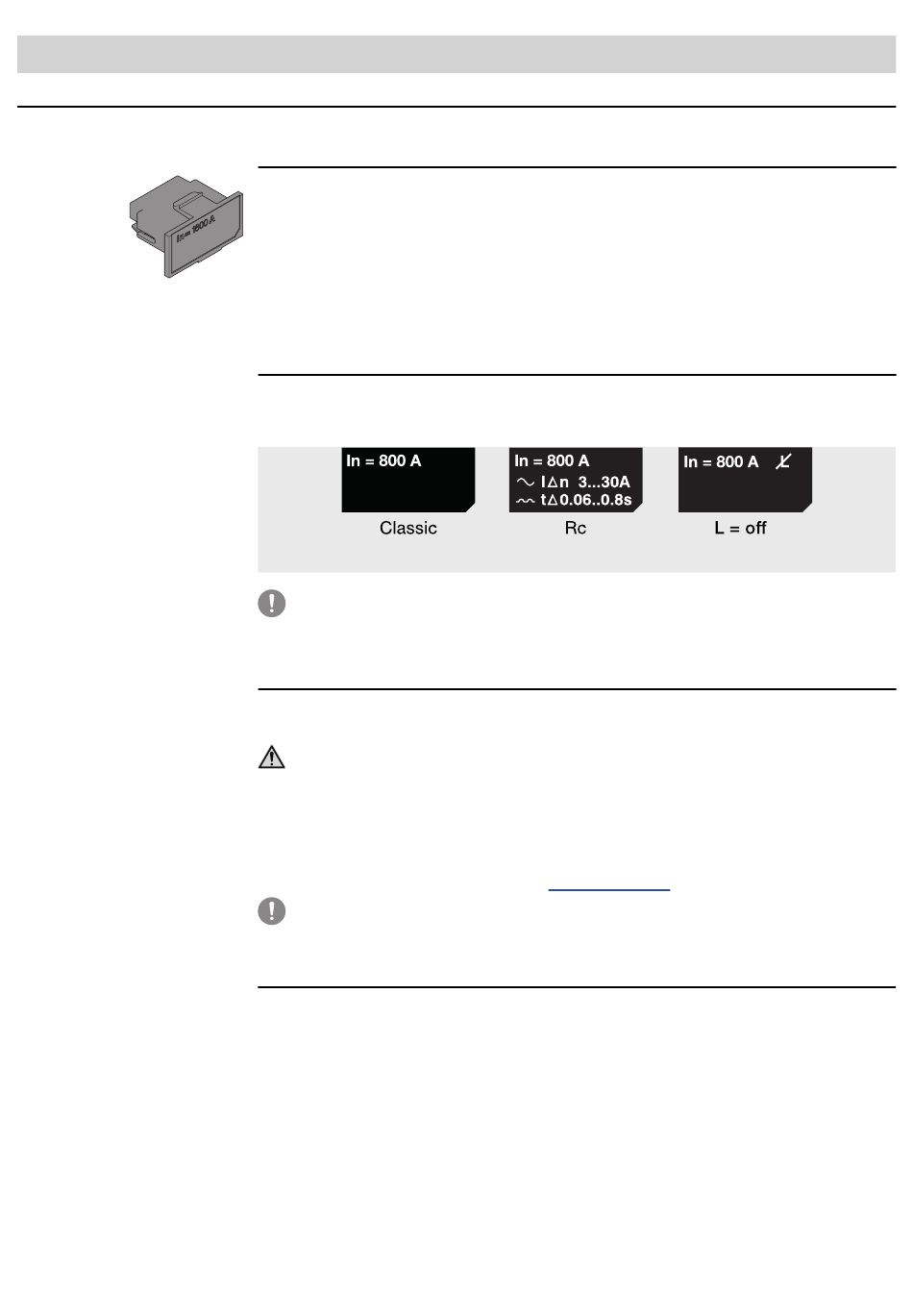

Figure 121
IMPORTANT: les étiquettes des Calibreurs Rating plug ont un fond noir ; si elles sont
d'une couleur différente, elles peuvent être incompatibles avec les déclencheurs
décrits dans ce document: consulter ABB pour assistance
courant assigné maximum égal à la taille nominale du disjoncteur (Iu).
ATTENTION!
• avec disjoncteur taille Iu ≤ 400 A il est possible de monter un connecteur de 100 A à la
taille Iu du disjoncteur
• avec disjoncteur taille Iu > 400 A il est possible de monter un connecteur de 400 A à la
taille Iu du disjoncteur
Plus d'informations relatives au montage et à la procédure de mise en place du Rating Plug sont disponibles
sur ABB Library, en particulier dans le document 1SDH001000r0510.
IMPORTANT: pour éviter des alarmes ou des interventions non désirées, le
remplacement du Rating Plug doit être fait avec le déclencheur éteint, disjoncteur
ouvert, absence de courants et de tensions primaires
