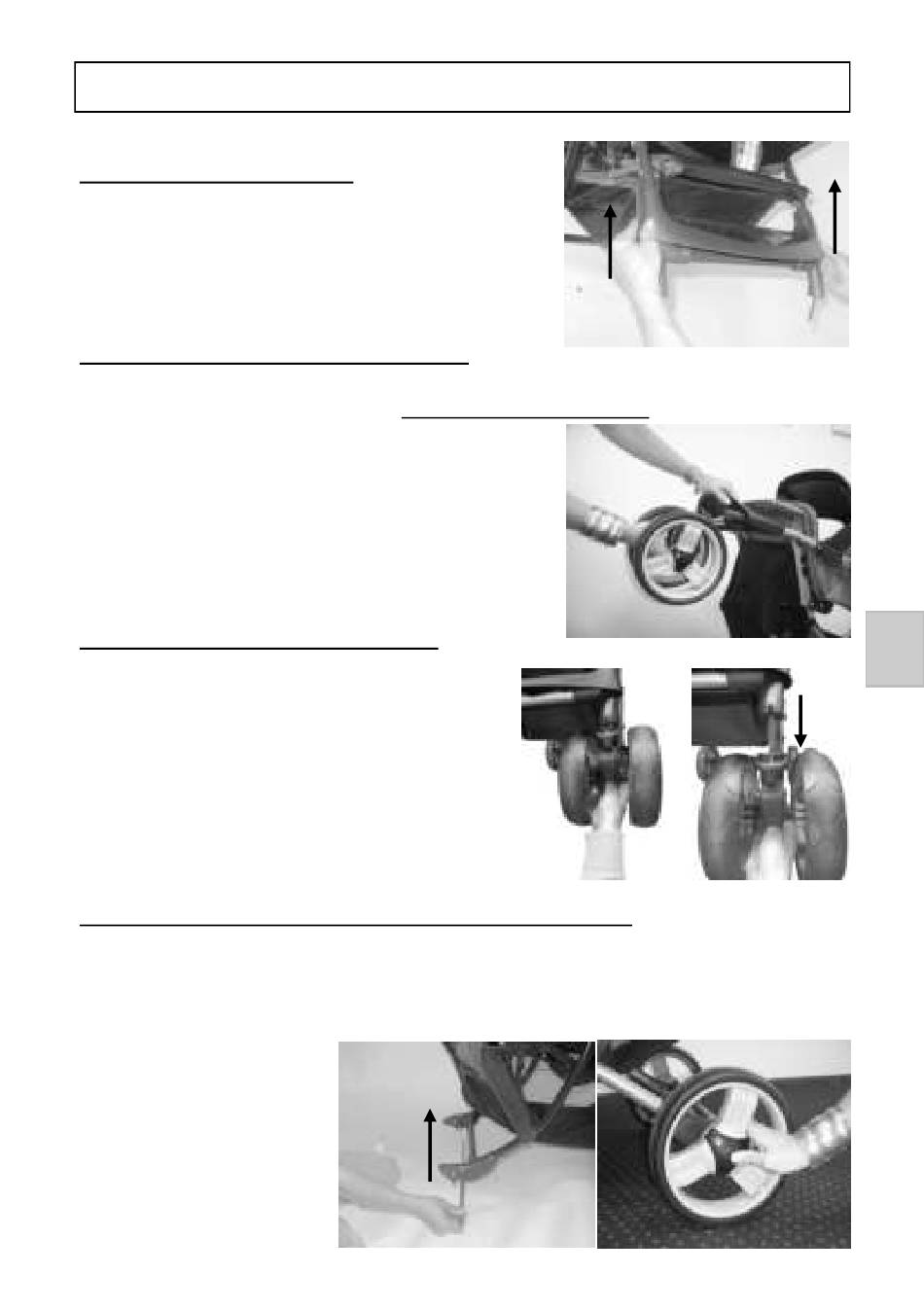

MONTAJE EL REPOSAPIÉS
A. Coloque el cochecito de espaldas, de forma que la
barra de empuje repose sobre el suelo.
B. Fije el reposapiés al marco delantero, tal y como se
indica en la figura 2.
MONTAJE LAS RUEDAS DELANTERAS
A. Coloque la clavija situada en la parte inferior del marco delantero contra la
apertura del soporte de la rueda. El tope de bloqueo orientable del soporte de la
rueda debe señalar hacia arriba (fig. 3).
B. Empuje el soporte de la rueda por encima de la
clavija hasta que quede bien anclado. Repita este
procedimiento para las ruedas situadas en el lado
opuesto. Tire con fuerza de cada uno de los soportes
de las ruedas para asegurarse de que estén
firmemente fijados al marco.
RETIRE LAS RUEDAS DELANTERAS
Levante la parte delantera del cochecito
apoyándose en las ruedas traseras y el manillar.
En la abertura del bloque de ruedas delantero
verá una pieza pequeña (fig.a). Empújela hacia
abajo con el pulgar o con la parte plana de un
destornillador y extraiga la rueda delantera
(fig.b).
MONTAJE EL EJE TRASERO Y LAS RUEDAS TRASERAS
A. Introduzca el eje a través de las aperturas situadas junto a los frenos en la parte
trasera del marco (fig. 4).
B. Deslice la rueda por encima del eje. Y asegúrese de que quede firmemente fijada.
La rueda queda anclada sobre el eje. Repita este
procedimiento para la otra
rueda. Tire con fuerza de
las ruedas para asegurarse
de que estén firmemente
fijadas al eje trasero. Para
desbloquear las ruedas,
pulse sobre el casquillo del
eje situado en la parte
central de la rueda (fig. 5).
INSTALACION
(fig.a)
(fig. 4)
45
(fig. 2)
(fig. 3)
(fig.b)
ES
(fig. 5)
