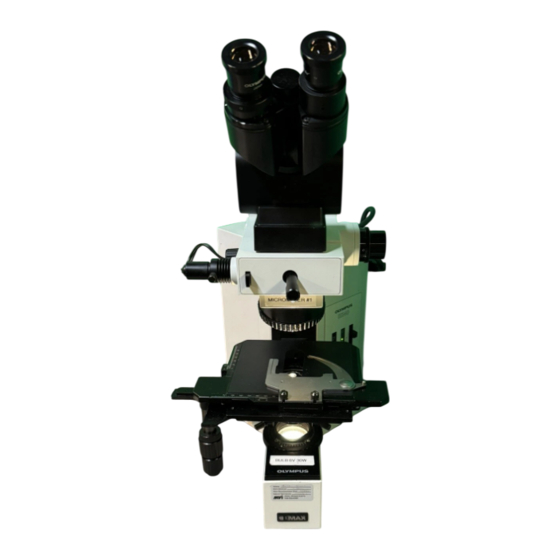

BX-SDO
MODE D'EMPLOI
BX-SDO
DISPOSITIF DOUBLE-OBSERVATION
Ce mode d'emploi concerne le dispositif double-observation Olympus Modèle BX-SDO. Avant montage sur le microscope, nous
vous conseillons de le lire attentivement afin de vous familiariser avec le microscope ainsi équipé et d'en obtenir les performances
optimales.
Publicité
Manuels Connexes pour Olympus BX-SDO
Sommaire des Matières pour Olympus BX-SDO
- Page 1 BX-SDO DISPOSITIF DOUBLE-OBSERVATION Ce mode d’emploi concerne le dispositif double-observation Olympus Modèle BX-SDO. Avant montage sur le microscope, nous vous conseillons de le lire attentivement afin de vous familiariser avec le microscope ainsi équipé et d’en obtenir les performances optimales.
- Page 2 3. Par sécurité, toujours mettre l’appareil hors tension et débrancher le cordon d’alimentation pour le remplacement de la lampe ou du fusible. 4. Ne pas brancher le cordon d’alimentation du BX-SDO sur un autre connecteur que celui conçu pour cet usage sur un statif microscope BX40, BX50 ou BX60.
- Page 3 BX-SDO Caractéristiques 1. Le dispositif double-observation BX-SDO permet à deux personnes assises côte à côte d’observer simultanément le même spécimen. 2. L’orientation de l’image est identique pour l’observateur principal et le deuxième observateur. 3. Les têtes d’observation et les oculaires utilisables avec le BX-SDO sont les suivants:...
- Page 4 4. Conjointement au BX-SDO, il est possible de monter un autre accessoire intermédiaire sur le BX40, BX50 ou BX60, dans une configuration à deux niveaux. @ Le seul accessoire intermédiaire que l’on peut monter au-dessus du BX-SDO est l’ajusteur de point d’ðil U-EPA. Il est cependant conseillé...
- Page 5 BX-SDO SOMMAIRE NOMENCLATURE 1-1 Corps du système double-observation ..................1 1-2 Dispositif deuxième observateur ......................1 ASSEMBLAGE 2-1 Schéma d’assemblage ..........................2 2-2 Procédure d’assemblage ..........................3 UTILISATION 3-1 Mise au point ................................6 3-2 Emploi du pointeur ............................7 3-3 Photomicrographie ............................
- Page 6 NOMENCLATURE 1-1 Corps du système double-observation Commutateur (pointeur) Bouton de contrôle de la luminosité Sélecteur de tension Embase lampe Cordon d’alimentation Glissière à filtre Monture de la sortie du poste Monture de la deuxième Levier de tête d’observation observateur commande du principale pointeur A brancher sur...
- Page 7 BX-SDO ASSEMBLAGE 2-1 Schéma d’assemblage Le schéma ci-dessous montre comment assembler les divers éléments modulaires. Les chiffres indiquent l’ordre de montage. # En effectuant l’assemblage, s’assurer de la parfaite propreté de chaque élément modulaire. Veiller particulière- ment à ne pas rayer ni toucher les surfaces optiques.
- Page 8 2-2 Procédure d’assemblage Montage du corps double-observation sur le microscope (Fig. 1) 1. A l’aide de la clé hexagonale Allen fournie, desserrer complètement la vis de blocage @ du microscope. 2. Introduire la monture circulaire inférieure du corps double-observation dans la monture du microscope, puis l’orienter parallèlement au bras du microscope.
- Page 9 BX-SDO 4. Fixer le tube du dispositif latéral sur l’ensemble microscope en serrant la bague de montage du tube ³. # Le tube relais-optique du poste deuxième observateur doit être rigoureusement parallèle à la surface de la table. Si cette condition n’est pas respectée, l’image délivrée au deuxième observateur...
- Page 10 Montage des oculaires La procédure de montage des oculaires sur le corps double-observation est identique à leur montage direct sur le microscope. Néanmoins, les oculaires de droite des positions observateur principal et deuxième observateur étant utilisés pour la mise au point du pointeur, l’oculaires utilisé...
- Page 11 { Si le commutateur du dispositif double-observation est sur ON, on peut le mettre en service avec le commutateur principal du statif microscope. 1. Placer le commutateur du BX-SDO @ sur ON: ce qui allume le pointeur. (Fig. 10) 2. Si le pointeur n’est pas visible dans le champ d’observation, l’amener au centre de celui-ci à...
- Page 12 3-2 Emploi du pointeur Réglage de la luminosité du pointeur (Fig. 13) En regardant à travers l’oculaire, régler la luminosité du pointeur à l’aide du sélecteur rotatif à trois positions @. Symbole Réglage à utiliser avec: · Champ d’observation très lumineux ·...
- Page 13 # Lorsqu’on n’utilise que des éléments (tête trinoculaire, oculaires, équipement photomicrographique) d’origine Olympus, le pointeur est toujours net sur le plan du film. 2. Pour être plus visible, le pointeur est plus lumineux que le spécimen. Ceci à des conséquences sur les images photographiques, qui n’apparaissent pas à...
- Page 14 SPÉCIFICATIONS Elément Caractéristiques Type Deux postes d’observation côte à côte. (Distance entre les deux têtes d’observation: 642 mm). Orientation de l’image Identique pour les deux observateurs. Indice de champ maximum Couleur du pointeur Deux couleurs: orange ou vert Déplacement du pointeur Par levier “joystick”...
- Page 15 BX-SDO...
