Raman Rxn5
3.2
Construction du produit
3.2.1
Extérieur (face avant)
L'extérieur de l'analyseur est constitué d'un boîtier en acier peint (ou en inox 316L en
option). Sur la face avant de l'instrument se trouvent les interfaces utilisateur standard.
Il s'agit notamment d'une interface tactile intégrée, d'indicateurs à diodes
électroluminescentes (LED), d'interrupteurs de verrouillage du laser et d'un indicateur
de purge.
Pos.
Nom
1
Capot des évents
d'évacuation de l'air de
refroidissement
2
Moniteur à écran
tactile
Endress+Hauser
1
2
3
4
5

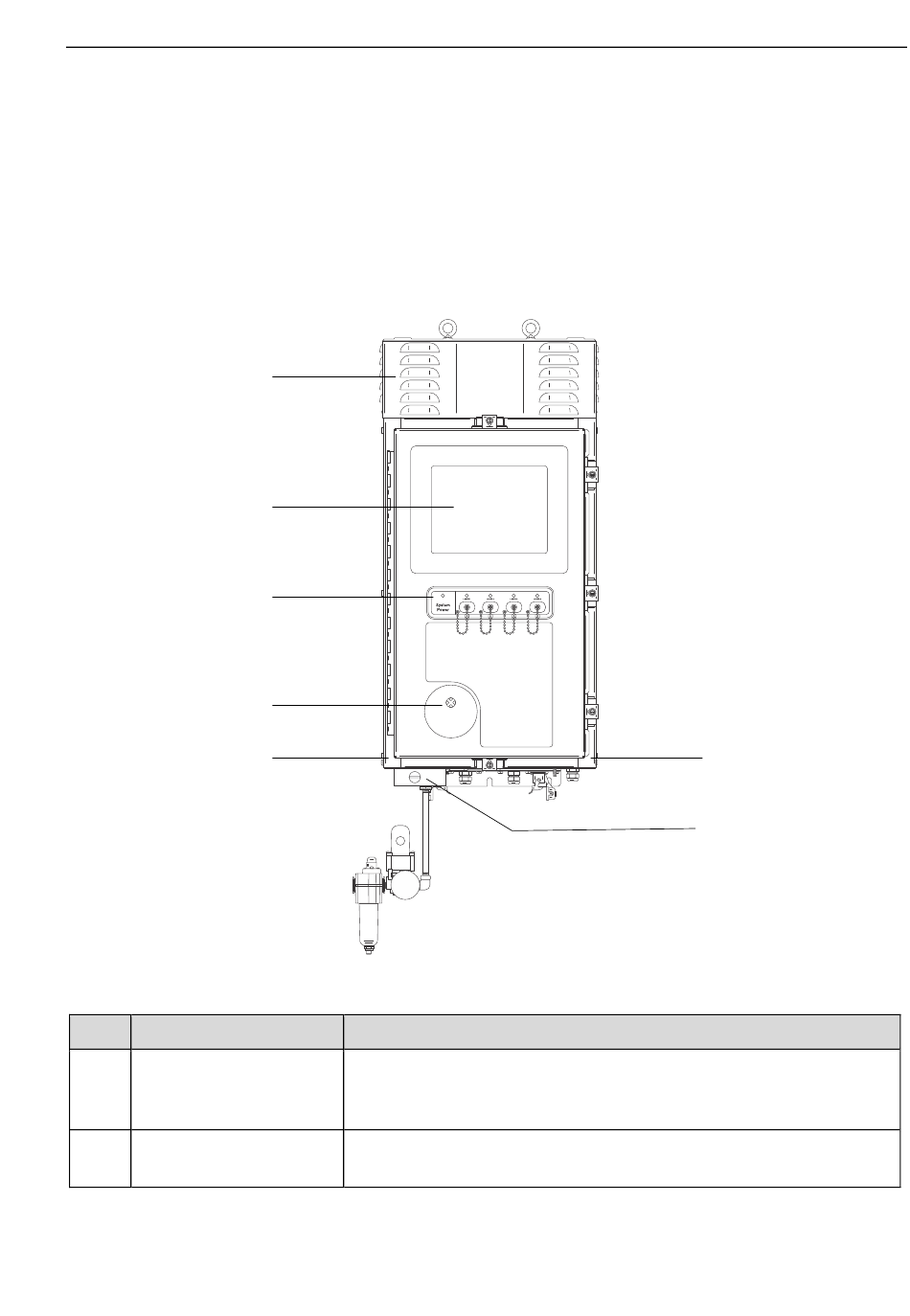

Figure 1. Extérieur de l'analyseur Raman Rxn5
Description
L'air de refroidissement s'échappe par les évents de ce capot.
Ne pas obstruer ces évents.
L'interface Raman RunTime intégrée et l'écran tactile
5
6
A0054426
Instructions condensées
