Raman Rxn5
5
Raccordement électrique
5.1
Presse-étoupe et connecteurs

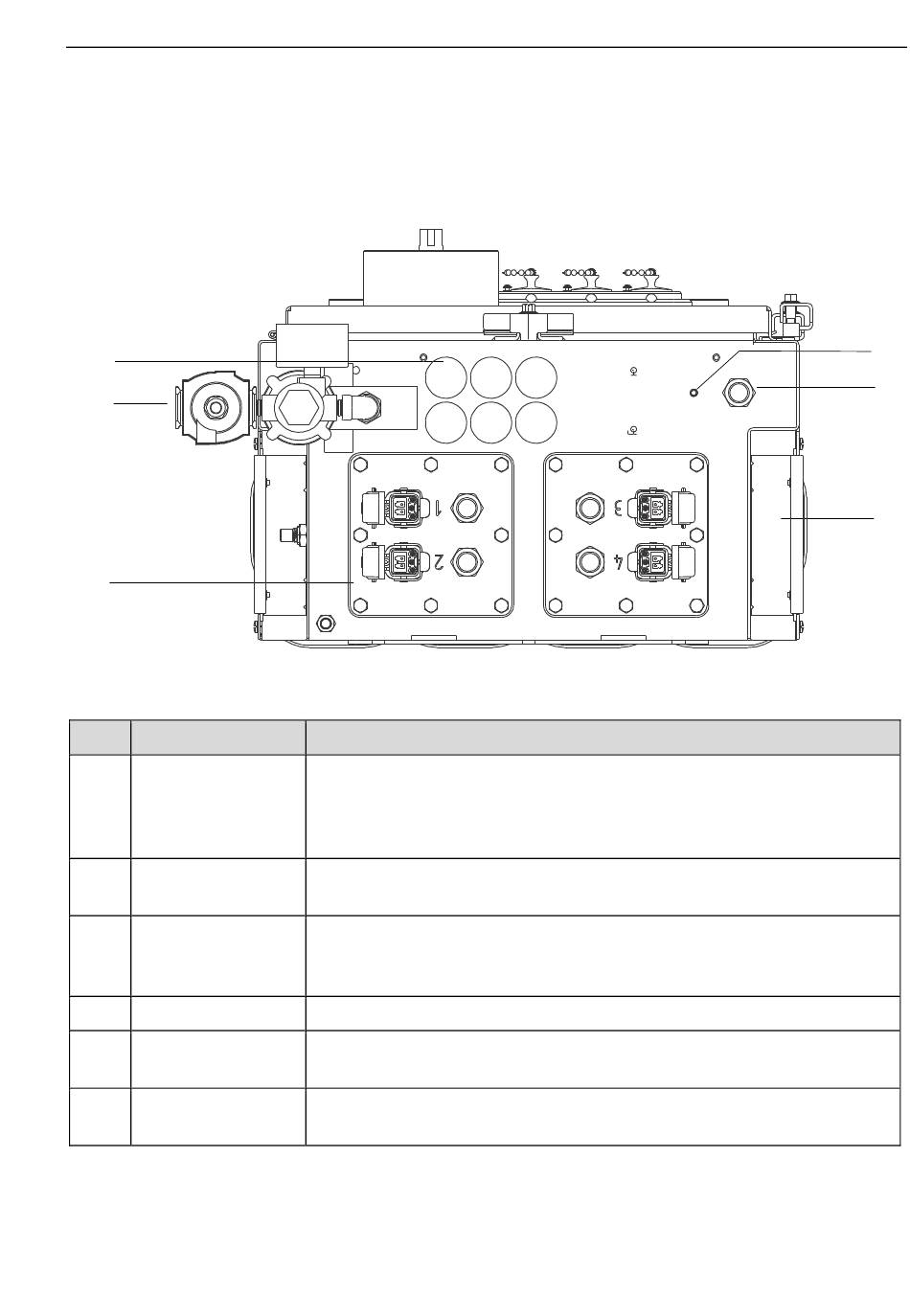

La vue de dessous du Raman Rxn5 est représentée ci-après.
1
2
3
Figure 2. Presse-étoupe et connecteurs sur le dessous du Raman Rxn5
Pos.
Nom
1
Emplacement des
entrées/sorties
(E/S) basse
tension
2
Entrée de l'air de
purge
3
Emplacement des
E/S à sécurité
intrinsèque (IS)
4
Goujon de terre
5
Entrée de
l'alimentation AC
6
Entrée de l'air de
refroidissement
Endress+Hauser
Description
Six trous pour les communications basse tension et le câblage de
contrôle du process. Les presse-étoupe sont fournis par le client et
doivent être conformes aux normes électriques locales et aux normes
de sécurité pour zones Explosives.
Point de raccordement ¼" NPT pour l'alimentation en air de purge
Les panneaux d'E/S comprennent jusqu'à quatre connecteurs électro-
optiques pour les sondes de prélèvement et des presse-étoupe pour les
capteurs ambiants de l'échantillon.
Goujon de terre ¼"‑20 x 0,75" du boîtier
Emplacement du presse-étoupe pour le raccordement de l'alimentation
AC
Une entrée d'air de refroidissement est située de chaque côté du
boîtier. Ne pas obstruer ces entrées.
Instructions condensées
4
5
6
A0054448
13
