Instructions condensées
Raman Rxn5
5.2
Distribution de l'alimentation AC
L'alimentation électrique est acheminée vers l'analyseur via un presse-étoupe agréé situé en
bas à droite de l'analyseur. L'alimentation AC de l'analyseur est réalisée par un installateur
conformément aux réglementations locales en vigueur.
L'analyseur Raman Rxn5 peut être alimenté par une tension AC monophasée de 90 à 264 V
et de 47 à 63 Hz. Le boîtier doit être mis à la terre conformément aux codes locaux en
utilisant le goujon de mise à la terre situé sur le boîtier externe, à côté du presse-étoupe
d'entrée de l'alimentation.
Le Raman Rxn5 est fourni avec un disjoncteur 10 A C Curve, Automation Direct,
WMZT1C10. Les fils d'alimentation doivent être installés à droite des borniers de
raccordement. Le boîtier DOIT être mis à la terre à l'aide du goujon de mise à la terre situé à
côté du presse-étoupe d'entrée de l'alimentation. Un câble de mise à la terre optionnel peut
être raccordé à n'importe quel bornier vert du rail DIN. Tant que le boîtier est correctement
mis à la terre au niveau du goujon de mise à la terre externe, une bonne mise à la terre des
borniers sera assurée à travers le boîtier.
L'alimentation AC entrante est d'abord acheminée à travers deux interrupteurs thermiques
à enclenchement situés à l'arrière du rail DIN. Les interrupteurs thermiques s'ouvrent si la
température de l'air interne du boîtier dépasse 57 °C (135 °F). L'objectif principal de la
protection thermique est de garantir que les barrières IS utilisées pour les E/S ne seront pas
soumises à des températures supérieures à leur valeur nominale. Si l'instrument s'est arrêté
parce qu'un ou les deux interrupteurs thermiques se sont ouverts, l'instrument ne sera pas
alimenté, que l'analyseur soit sous tension ou non.
A0051043

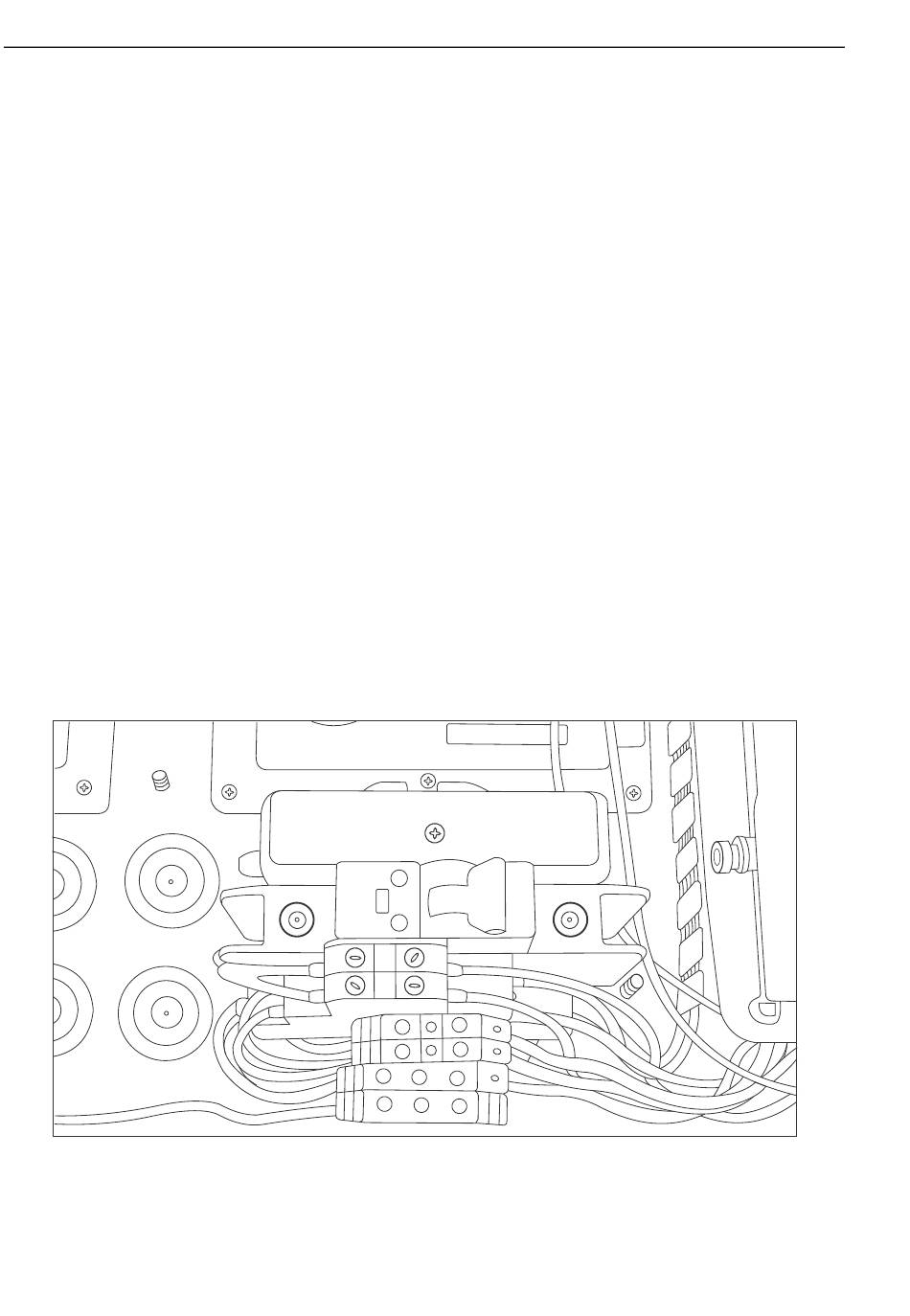

Figure 3. Distribution AC sur rail DIN
14
Endress+Hauser
