Bouton d'identification du
système
Écran d'affichage LCD
Le panneau LCD fournit des informations système et des messages d'état et d'erreur pour indiquer si le système fonctionne correctement
ou s'il requiert une intervention. Le panneau LCD peut être utilisé pour configurer ou afficher l'adresse IP de l'iDRAC du système. Pour plus
d'informations sur les messages d'erreur, consultez Dell Event and Error Messages Reference Guide (Guide de référence des messages
d'événements et d'erreur Dell à l'adresse Dell.com/openmanagemanuals > OpenManage software.
Le panneau LCD est disponible uniquement sur le cadre LCD en option. Le cadre LCD en option peut être branché à chaud.
Les statuts et conditions du panneau LCD sont décrits ici :
● Le rétroéclairage LCD est de couleur blanche dans des conditions de fonctionnement normales.
● Lorsque le système a besoin d'une intervention, le rétroéclairage du panneau LCD prend une couleur orange et affiche un code d'erreur
suivi d'un texte descriptif.
REMARQUE :
Si le système est connecté à l'alimentation secteur et qu'une erreur a été détectée, l'écran LCD s'allume en
orange, que le système soit allumé ou non.
● Lorsque le système s'éteint et s'il n'y a pas d'erreurs, le panneau LCD passe en mode veille au bout de 5 minutes d'inactivité. Appuyez
sur n'importe quel bouton sur le panneau LCD pour l'allumer.
● Si le panneau LCD ne répond plus, retirez le cadre et réinstallez-le. Si le problème persiste, reportez-vous à la section
● Le rétro-éclairage de l'écran LCD reste inactif si l'affichage des messages LCD a été désactivé via l'utilitaire iDRAC, l'écran LCD ou
d'autres outils.

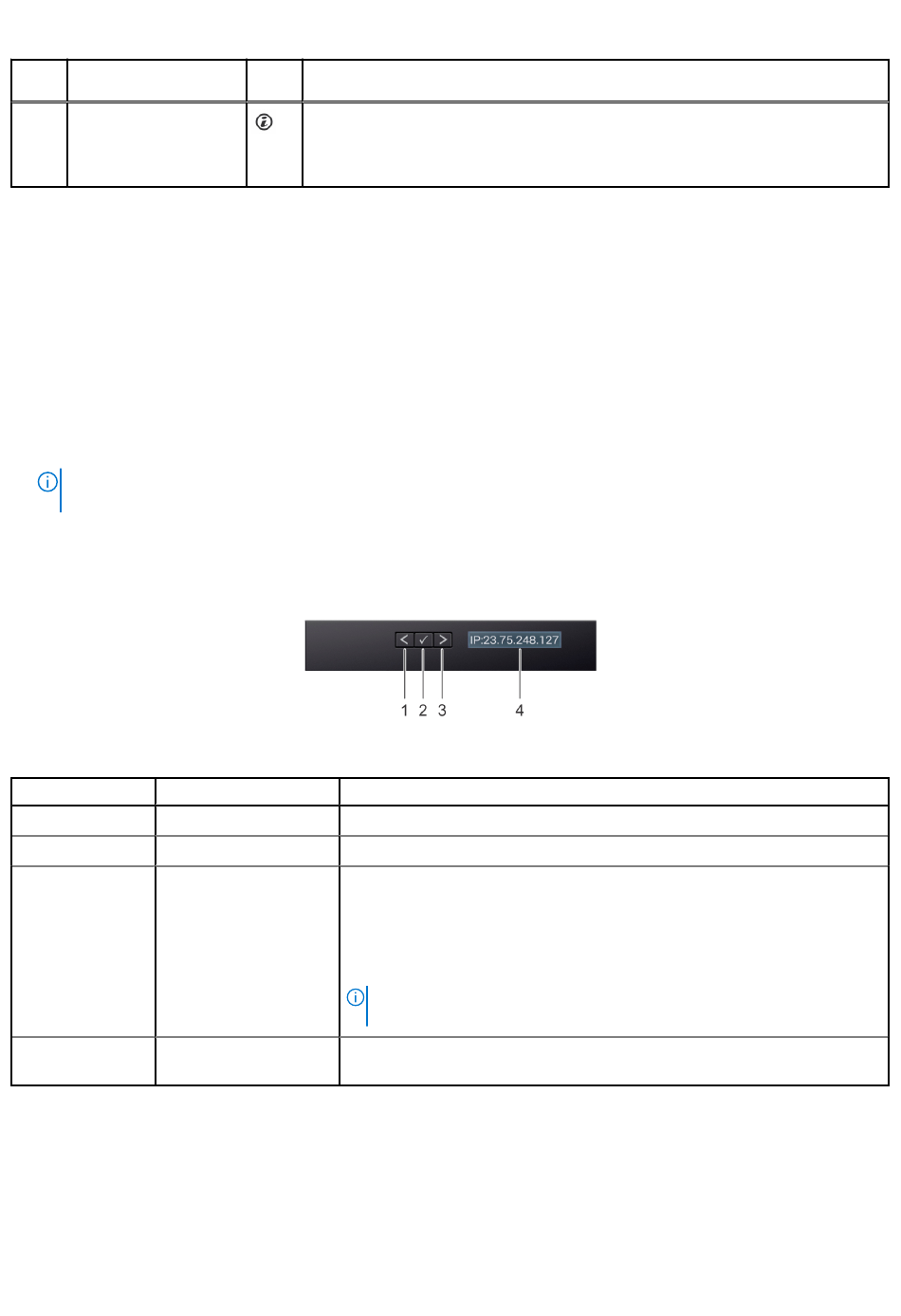

Figure 6. Fonctionnalités de l'écran LCD
Élément
Bouton ou affichage
1
Gauche
2
Sélectionnez
3
Droite
4
Affichage LCD
Affichage de l'écran d'accueil
L'écran d'Accueil affiche des informations sur le système qui sont configurables par l'utilisateur. Cet écran est affiché lors d'un
fonctionnement système normal quand il n'y a pas de messages d'état ou d'erreurs. Lorsque le système s'éteint et qu'il n'y a pas d'erreurs,
l'écran LCD passe en mode veille au bout de 5 minutes d'inactivité. Appuyez sur n'importe quel bouton sur l'écran LCD pour le mettre sous
tension.
Icône
Description
Le bouton d'identification du système est disponible à l'avant et à l'arrière des systèmes.
Appuyez sur le bouton pour identifier un système dans un rack en activant le bouton
d'identification du système. Vous pouvez également utiliser ce bouton pour réinitialiser
l'iDRAC et accéder au BIOS en mode pas à pas.
Description
Fait revenir le curseur étape par étape.
Permet de sélectionner l'élément de menu mis en surbrillance à l'aide du curseur.
Fait avancer le curseur étape par étape.
Durant le défilement des messages :
● Appuyez sur le bouton droit et maintenez-le enfoncé pour augmenter la vitesse
de défilement.
● Relâchez le bouton pour arrêter.
REMARQUE :
relâché. Après 45 secondes d'inactivité, l'affichage relance le défilement.
Affiche les informations sur le système, l'état et messages d'erreur ou adresse IP de
l'iDRAC.
L'affichage interrompt le défilement lorsque le bouton est
