Manuels Connexes pour Invicta FLAMEO
Sommaire des Matières pour Invicta FLAMEO

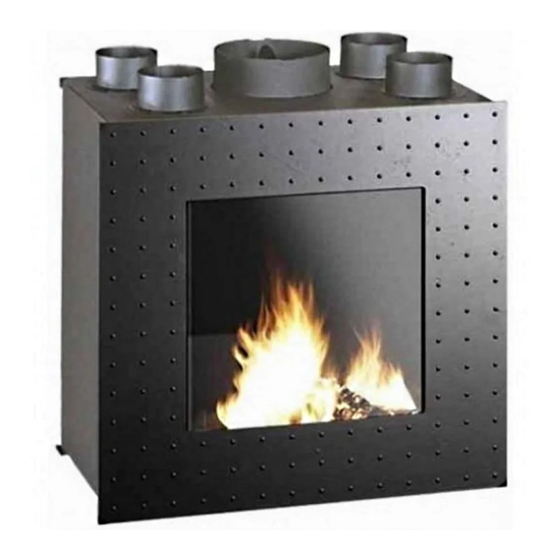

- Page 1 Foyer FLAMEO Référence : 6575 44 Foyer FLAMEO Référence 6575 44 DT – 20 décembre 2007 page 1/8...
- Page 2 Fiche technique AD 6575 44 Foyer FLAMEO Référence : 6575 44 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil. Caractéristiques suivant EN 13229 : Puissance nominale 14 kW Rendement 0.3%...
- Page 3 Foyer FLAMEO Référence : 6575 44 INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL. Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degrés Celsius au dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.
- Page 4 Foyer FLAMEO Référence : 6575 44 DT – 20 décembre 2007 page 4/8...
- Page 5 Foyer FLAMEO Référence : 6575 44 Repère Nbr DESIGNATION Référence Socle FB60750100 Joint de cendrier AI303007 Coté reversible FB60750101 Fond FB60750102 Avaloir FB60750103 AS750126 Tirant 8 à oreilles Rondelle éventail AV41500080 AV 4100080 Rondelle AV 7100080 Ecrou h Contre plaque de registre AT750101 Registre d’arrivée d’air primaire...
- Page 6 Foyer FLAMEO Référence : 6575 44 Repère Nbr DESIGNATION Référence Vis h M6-30 AV8636300 Rondelle laiton AV8760120 Tige filtée 1 m AT750107 Tube 900mm 70 ép 2 Pied FB60750114 Ventilateur grand débit AL401301 Plaque de chaise FB60750115 Chaise FB60750113 Vis chc M10x 30...
- Page 7 Foyer FLAMEO Référence : 6575 44 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre.
- Page 8 Foyer FLAMEO Référence : 6575 44 REGISTRE SECONDAIRE CONSEILS D’ENTRETIEN Après une longue période d’arrêt vérifier l’absence d’obstruction du conduit avant un rallumage. A l’occasion des opérations de ramonage, faites vérifier l’ensemble de l’appareil par un technicien compétent qui : ...
