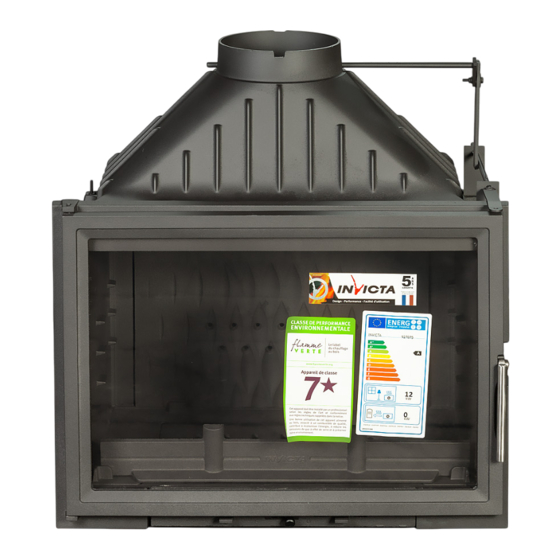

Manuels Connexes pour Invicta Insert 700 Grande Vision
Sommaire des Matières pour Invicta Insert 700 Grande Vision
- Page 1 Insert 700 GV Référence: P947044 Insert 700 Grande Vision Post Combustion Référence P947044 XD le 07/12/2021 Page 1 sur 10...
- Page 2 Insert 700 GV Référence: P947044 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil. Caractéristiques et performances en fonctionnement intermittent suivant EN 13229 : Puissance nominale 10 kW Rendement 76,0 % Taux de CO% 0,12 %...
- Page 3 Insert 700 GV Référence: P947044 INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL. Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degrés Celsius au dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.
- Page 4 Insert 700 GV Référence: P947044 XD le 07/12/2021 Page 4 sur 10...
- Page 5 Insert 700 GV Référence: P947044 XD le 07/12/2021 Page 5 sur 10...
- Page 6 Insert 700 GV Référence: P947044 Designation Référence Embase F670153U Socle F670129B-B Vis tête fraisée de 6x20 AV8636200 Coté droit F670151B Coté gauche F670152B Fond F670711B-A Avaloir F670143U Joint 8 longueur 0,660 mètre AI303008 Buse F670164U Rondelle de 8 AV4100080 Vis tête hexagonale de 8x20 AV8408200...
- Page 7 Insert 700 GV Référence: P947044 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
- Page 8 Insert 700 GV Référence: P947044 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le « registre de réglage d’allure » en position « allumage » jusqu’à obtenir un embrasement satisfaisant du bois : Dans la phase de combustion de la fraction volatile du bois, il faut absolument éviter le fonctionnement sans embrasement sous peine d’encrasser fortement l’appareil et le conduit de fumée et de larguer dans l’atmosphère des effluents nocifs...
- Page 9 Insert 700 GV Référence: P947044 Information pour le recyclage/la fin de vie du produit : Veuillez-vous munir des pages « Eclaté » et « Nomenclature » afin de visualiser les numéros et les références des différentes pièces composants le produit. Le tableau suivant répertorie les composants de l’appareil et les indications pour une séparation et un dépôt dans les filières de recyclage/valorisation appropriées suivant la réglementation en vigueur : Référence de la pièce commençant...
- Page 10 Insert 700 GV Référence: P947044 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. P947044 Identifier. Classe d’efficacité énergétique. Energy efficiency class. Puissance thermique directe.
