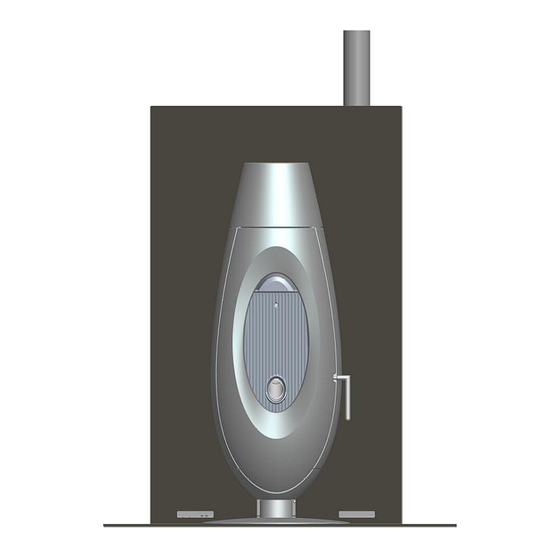

- Page 1 Poêle OVE Plug-in auto Références P642111 & P642112 Poêle OVE Plug-in auto P642111 (sortie des fumées à droite) & P642112 (sortie des fumées à gauche) XD 02/07/2018 Page 1 sur 50...
-
Page 2: Table Des Matières
Poêle OVE Plug-in auto Références P642111 & P642112 Sommaire Informations générales: ................................3 Sécurité .................................... 3 Données techniques ................................. 4 Caractéristiques dimensionnelles et techniques ........................ 5 Règles d’installation ................................6 1.4.1 Tirage ................................... 6 1.4.2 Ventilation du local où l’appareil est installé ......................... 6 1.4.3 Emplacement de l’appareil ............................ -
Page 3: Informations Générales
S’assurer que les utilisateurs sont informés des conditions et des limites d’utilisation de l’appareil. N’utiliser que des pièces de rechange qui ont été fournies par le fabricant. La fiche technique de ce produit est disponible sur le site internet à l’adresse suivante : https://www.invicta.fr XD 02/07/2018 Page 3 sur 50... -
Page 4: Données Techniques
Poêle OVE Plug-in auto Références P642111 & P642112 Données techniques Notice particulière d’utilisation et d’installation Cet ensemble est constitué d’un corps de chauffe en fonte et d’une trémie murale qui doivent être assemblés comme indiqué dans ce document pour constituer un poêle à granulés. ère L’installation, le raccordement électrique, la 1 mise en service, l’entretien et les réparations de cet appareil doivent... -
Page 5: Caractéristiques Dimensionnelles Et Techniques
Poêle OVE Plug-in auto Références P642111 & P642112 Caractéristiques dimensionnelles et techniques Evacuation des fumées Trappe de chargement en granulés Panneau de commande Trémie Poêle Ove Boite à fumée Trappe de ramonage Représenté : P642111 avec sortie Sonde de température ambiante, des fumées à... -
Page 6: Règles D'installation
Poêle OVE Plug-in auto Références P642111 & P642112 Règles d’installation Tous nos appareils sont conformes aux normes en vigueur et répondent aux exigences de sécurité. L’installation de nos appareils doit être effectuée par des professionnels qualifiés. Toutes les réglementations locales et nationales ainsi que les normes européennes doivent être respectées lors de l’installation et l’utilisation de l’appareil. -
Page 7: Raccordement À La Cheminée
Poêle OVE Plug-in auto Références P642111 & P642112 1.4.4 Raccordement à la cheminée Pour le raccordement à la cheminée, choisir un conduit de raccordement étanche en diamètre 80 mm permettant d’assurer une bonne étanchéité entre les différents éléments qui le composent (collier de serrage) et, comme pour le conduit de cheminée, ne comportant aucun matériau susceptible de se dégrader sous l’action de la chaleur. -
Page 8: Instructions Pour L'installation De L'appareil
Poêle OVE Plug-in auto Références P642111 & P642112 Instructions pour l’installation de l’appareil. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au-dessus de la température ambiante), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous. Ces distances permettent l’accès à... -
Page 9: Instructions De Montage
Poêle OVE Plug-in auto Références P642111 & P642112 Instructions de montage. La notice de montage est un document livré avec le poêle portant la référence suivante : AN6421501 NOTICE DE MONTAGE Il est important de bien suivre étape par étape la notice de montage afin de garantir une bonne mise en place. XD 02/07/2018 Page 9 sur 50... -
Page 10: Eclaté Et Nomenclature Du Poêle
Poêle OVE Plug-in auto Références P642111 & P642112 Eclaté et Nomenclature du poêle. XD 02/07/2018 Page 10 sur 50... - Page 11 Poêle OVE Plug-in auto Références P642111 & P642112 Repère Désignation Référence Pied F612360U-B Tube piètement AT610509A Dessous F612502U VAM TH M14 80-34 Brut AV814800 Rondelle L D14 AV4110140 Ecrou M14 AV7100140 VAM STHCPLT M.6X40 BRUT CL14.9 AV8706400 Rondelle Car. 6x25 AV4216250 Ecrou Embc.
- Page 12 Poêle OVE Plug-in auto Références P642111 & P642112 creuset F612440U1 0,5M Joint creuset thermocorde D5 AI303005 Cache bruleur F612443B Double paroi F612511B-A Joint thermocorde D8 AI303008 Taque F612509B-A VAM BHC M6X16 Brut AV8686160 Poignée plugin F612448B Plaque signaletique AT610513A Tube de bougie 1107635004 AT610505A Ecrou fix.
-
Page 13: Eclaté Et Nomenclature De La Trémie
Poêle OVE Plug-in auto Références P642111 & P642112 Eclaté et Nomenclature de la trémie. Repère Désignation Référence Panneau frontal 1102046751 Porte logement à granulés 1102046651 Ecran de commande 1046202400 Bague silicone 1260104100 Motoréducteur 1044001800 Sonde de température ambiante 1042003500 Interrupteur générale 1043020400 Thermostat de sécurité... -
Page 14: Utilisation Du Poêle Ove
Poêle OVE Plug-in auto Références P642111 & P642112 2 Utilisation du Poêle Ove Mise en service Voir schéma paragraphe 1.3 Positionner la sonde de température ambiante à un endroit où la température mesurée est représentative de celle de la pièce à chauffer (éviter de l’installer près de fenêtres ou portes) La mise en place d’un thermostat d’ambiance «... -
Page 15: Positionnement Du Brûleur
Poêle OVE Plug-in auto Références P642111 & P642112 Positionnement du brûleur. Il faut s’assurer que le brûleur est parfaitement en place dans son logement : bien en appui sur le joint qui assure l’étanchéité avec le support brûleur. (Voir schéma ci-dessous) XD 02/07/2018 Page 15 sur 50... -
Page 16: Chargement Et Qualité Des Granulés De Bois
Poêle OVE Plug-in auto Références P642111 & P642112 Chargement et qualité des granulés de bois Ouvrir la trappe de la trémie et charger avec le réservoir de transfert préalablement rempli de granulés de bois. Pour le bon fonctionnement de l’appareil, refermer les trappes réservoir immédiatement... -
Page 17: Panneau De Commande
Poêle OVE Plug-in auto Références P642111 & P642112 Panneau de commande L’écran du panneau de commande est rétroéclairé, il se met en veille après 30 secondes si aucune touche n’a été pressée dans cet intervalle. Il est possible de configurer le rétroéclairage du panneau (Voir paragraphe 2.9.9) [P1] = [Augmentation de la température de consigne] –... -
Page 18: Allumage
Poêle OVE Plug-in auto Références P642111 & P642112 Allumage Activer l'appareil en mettant sur "1" l'interrupteur électrique situé sur le côté de l'appareil (voir paragraphe 1.3). L'activation est confirmée par l'allumage du panneau de commande, qui affiche la page principale (message [OFF] sur l'écran). -
Page 19: Important
Poêle OVE Plug-in auto Références P642111 & P642112 ATTENTION: Si l'allumage ne se déclenche pas, l'appareil se met en alarme "Défaut d'allumage" et le message [MANQUE ALLUMAGE] apparaît à l'écran. Avant de procéder à une seconde tentative, vider complètement le brûleur du combustible accumulé lors de la première tentative. -
Page 20: Mode Manuel
Poêle OVE Plug-in auto Références P642111 & P642112 Lorsque la température ambiante a atteint la valeur demandée, la puissance de l'appareil passe automatiquement à la valeur minimale (Puissance 1). Dans ces conditions, l'écran affiche le message [MODULE]. Si la température ambiante descend en dessous de la valeur demandée, l'appareil repasse à... -
Page 21: Menus : Description Et Accès
Poêle OVE Plug-in auto Références P642111 & P642112 MENUS : Description et accès Pour accéder aux menus, appuyer sur la touche [P3]. Le message [MENU 01 SET HORLOGE] s'affiche à l'écran. Les menus sont divisés en différentes parties et niveaux de sous-menus qui permettent d'accéder aux paramètres et à la programmation de l'appareil. - Page 22 Poêle OVE Plug-in auto Références P642111 & P642112 2. EXEMPLE D’ACCES et MODIFICATION DANS UN MENU – AVEC SOUS MENU Appuyer une fois sur la touche [P3] – [SET] pour entrer dans le menu utilisateur. Faire défiler les Menus en appuyant sur les touches [P5] ou [P6].
-
Page 23: Menu 01 - Set Horloge
Poêle OVE Plug-in auto Références P642111 & P642112 2.9.1 Menu 01 – SET HORLOGE Ce [Menu 01] permet de régler la date, l’heure, les minutes, le jour, le mois et l’année. Pour accéder au menu, appuyez sur la touche [P3]. Pour parcourir le Menu appuyer sur les touches [P5] ou [P6]. - Page 24 Poêle OVE Plug-in auto Références P642111 & P642112 Pour passer aux réglages des heures de démarrages et stops, appuyer sur la touche [P5]. L'appareil dispose de deux programmes quotidiens qui permettent deux allumages et deux arrêts par jour, suivre les procédures ci-dessous pour les réglages: (les démarrages et stops sont initialement sur OFF) ...
- Page 25 Poêle OVE Plug-in auto Références P642111 & P642112 Start programme 1 Pour régler l'heure allumage (Start. Prog 1) de l'appareil, appuyer sur les touches [P1] ou [P2], pour ignorer l’allumage régler l'horaire sur "OFF", confirmer et passer à l'écran suivant à l'aide de la touche [P5]. ...
-
Page 26: Menu 03 - Langue
Poêle OVE Plug-in auto Références P642111 & P642112 Sous-Menu - M-2-4 - PROGRAM END-SETT : (plages de programmation fin de semaine « samedi, dimanche ») Ce sous-menu permet d’activer, de désactiver et de régler les démarrages (allumages) stops (extinctions) deux programmes fin de semaine. -
Page 27: Menu 04 - Mode Stand By (Veille)
Poêle OVE Plug-in auto Références P642111 & P642112 2.9.4 Menu 04 – MODE STAND BY (Veille) Ce [Menu 04] permet d’activer ou de désactiver la fonction veille. Pour accéder au menu, appuyer sur la touche [P3], puis appuyer sur les touches [P1] ou [P2] pour activer «... -
Page 28: Menu 08 - Type Pellet (Granulés)
Poêle OVE Plug-in auto Références P642111 & P642112 2.9.8 Menu 08 – TYPE PELLET (granulés) Cette fonction permet d'afficher et de modifier les paramètres de combustion liés à l'alimentation en granulés et de fiabiliser le fonctionnement en adaptant, très simplement, le poêle à son environnement. -
Page 29: Menu 09 - Back Light
Poêle OVE Plug-in auto Références P642111 & P642112 2.9.9 Menu 09 – BACK LIGHT Ce [Menu 09] permet de choisir entre trois niveaux d’intensité lumineuse de l’écran : Pour accéder au menu, appuyer sur la touche [P3], puis appuyer sur les touches [P1] ou [P2] pour choisir la luminosité... -
Page 30: Alarme Black Out
Poêle OVE Plug-in auto Références P642111 & P642112 Le déclenchement d'une alarme peut être causé par une panne de l'appareil. Si les procédures et consignes ne sont pas suffisantes pour que l'appareil se remette en marche correctement, l’intervention d’un professionnel qualifié est nécessaire. - Page 31 Poêle OVE Plug-in auto Références P642111 & P642112 ALARME SECURITE THERM (sécurité thermique): Se déclenche lorsque le thermostat de sécurité détecte une température supérieure à la valeur limite dans le réservoir à granulés (trémie). Le thermostat arrête immédiatement la vis d'alimentation en granulés. L'appareil se met en alarme. Le message s'affiche à...
-
Page 32: Conseils D'entretien
Poêle OVE Plug-in auto Références P642111 & P642112 3 Conseils d’entretien Faire ramoner par des spécialistes votre conduit de cheminée au moins deux fois par an, dont une fois pendant la saison de chauffe. A cette occasion faites nettoyer et vérifier l’ensemble de l’appareil et du conduit de raccordement par un professionnel compétent qui : ... -
Page 33: Brûleur
Poêle OVE Plug-in auto Références P642111 & P642112 Brûleur A vérifier et vider tous les jours, un granulé trop humide ou de mauvaise qualité peut entraîner un dépôt solide de calamine dans le brûleur. Celui-ci pouvant entraîner des défauts d’allumage gênants et dangereux, une mauvaise combustion voire une extinction de l’appareil par manque d’air. -
Page 34: Circuit Des Fumées
Poêle OVE Plug-in auto Références P642111 & P642112 Circuit des fumées A nettoyer une fois par mois, la combustion des granulés entraîne un encrassement du circuit de fumée par dépôt de poussière et de goudron. Afin de faire fonctionner l’appareil en toute sécurité le nettoyage complet du circuit est impératif. -
Page 35: Boites À Fumées
Poêle OVE Plug-in auto Références P642111 & P642112 et aspirer les cendres et résidus. H- Remontage, procéder à l’inverse Boites à fumées Les boîtes à fumées sont conçues pour stopper et récupérer la majeure partie des poussières afin qu’elles ne soient pas éjectées dans le conduit d’évacuation des fumées. - Page 36 Poêle OVE Plug-in auto Références P642111 & P642112 Pour la boite à fumée de la trémie : (voir schéma ci-dessous) 1. Dévisser et extraire les quatre vis de la trappe décorative de la boite à fumée. 2. Dévisser les quatre vis de la porte de la boite à fumée. 3.
-
Page 37: Mise Hors Service
Poêle OVE Plug-in auto Références P642111 & P642112 Mise hors service En fin de saison de chauffe, avant la mise hors service de l’appareil utiliser l’appareil jusqu’à vider complètement le réservoir et procéder aux travaux d’entretien de l’appareil. IMPORTANT : Pendant la période où l’appareil n’est pas utilisé, il doit être mis hors tension. 4 Pannes / Causes / Solutions. -
Page 38: Opérations Et Informations Réservées Au Professionnel Qualifié
Poêle OVE Plug-in auto Références P642111 & P642112 5 Opérations et informations réservées au professionnel qualifié. Opérations techniques Intervention sur la trémie, motoréducteur, carte électronique et extracteur des fumées (à réaliser exclusivement par un professionnel qualifié) Pour ces opérations toujours débrancher le câble d’alimentation électrique Intervention Comment intervenir ? ... -
Page 39: Démontage De La Grille De Protection
Poêle OVE Plug-in auto Références P642111 & P642112 5.1.2 Démontage de la grille de protection Retirer le panneau avant comme en 3.2.1 Dévisser les 2 vis Extraire la grille XD 02/07/2018 Page 39 sur 50... -
Page 40: Accès Motoréducteur Et Carte Électronique
Poêle OVE Plug-in auto Références P642111 & P642112 5.1.3 Accès motoréducteur et carte électronique Retirer la vis de fixation du motoréducteur et le Retirer les 4 vis de fixation de la trappe faire glisser vers le bas Attention pour toute intervention nécessitant le démontage du motoréducteur, lors du remontage bien aligner la vis avec le méplat de l’axe du motoréducteur. -
Page 41: Remplacement Et Positionnement De La Bougie
Poêle OVE Plug-in auto Références P642111 & P642112 Retirer les 2 vis de fixation de la carte et déconnecter délicatement les câbles (en cas de dégradation d’un faisceau électrique celui-ci devra impérativement être remplacé). 5.1.4 Remplacement et positionnement de la bougie Remplacement de la bougie 1- Retirer le panneau 2- Déconnecter le tube accordéon en désserrant le collier puis... - Page 42 Poêle OVE Plug-in auto Références P642111 & P642112 4- Désserrer la vis 5- Extraire l’ensemble allumeur 6- Désserer l’écrou de blocage de la bougie 7- Extraire la bougie du tube 8- Placer la nouvelle bougie comme sur schéma et resserer l’écrou de blocage de la bougie XD 02/07/2018 Page 42 sur 50...
- Page 43 Poêle OVE Plug-in auto Références P642111 & P642112 9- Contrôler le centrage de la bougie dans son tube, là corriger si nécessaire en faisant levier sur la bougie à l’aide d’un tournevis par exemple 10- Procéder au remontage de l’ensemble allumeur 11- Contrôle de la position de la bougie Attention : Vérifier en regardant pas le trou d’allumage que l’ensemble tube allumeur est correctement orienté...
- Page 44 Poêle OVE Plug-in auto Références P642111 & P642112 ¨Photos de principe permettant de visualiser les différents éléments. 12- Serrer et connecter l’ensemble allumeur 13- Assembler le poêle à la trémie (voir notice de montage) XD 02/07/2018 Page 44 sur 50...
-
Page 45: Réglage De La Fermeture
Poêle OVE Plug-in auto Références P642111 & P642112 Réglage de la fermeture Pour durcir la fermeture de la porte Enlever une ou plusieurs cale(s) de réglage. Pour adoucir la fermeture de la porte : Ajouter une ou plusieurs cale(s) de réglage. XD 02/07/2018 Page 45 sur 50... -
Page 46: Schéma Électrique
Poêle OVE Plug-in auto Références P642111 & P642112 Schéma électrique ATTENTION : Avant de retirer le panneau avant de la trémie, toujours débrancher le câble d’alimentation car l’interrupteur général ne garantit pas l’isolation du secteur 1. Carte électronique 6. Tension d’alimentation 230 Vac 11. -
Page 47: Raccordement À Un Thermostat Externe
Poêle OVE Plug-in auto Références P642111 & P642112 Raccordement à un thermostat externe Il est possible d’allumer et d’éteindre l’appareil en utilisant un contact sec (sans tension) d’un thermostat ou d’un interrupteur externe relié à la borne à cet effet [T] situé sur la carte électronique de l’appareil et en réglant la température en dessous de 6°C (voir paragraphe 2.8). -
Page 48: Remplacement Du Fusible
Poêle OVE Plug-in auto Références P642111 & P642112 Remplacement du fusible 1. Débrancher le câble d’alimentation 2. Ouvrir le logement à l’aide d’un petit tournevis plat 3. Vérifier visuellement le fusible ou à l’aide d’un Ohmmètre. Si le fusible présente un signe de fusion du filament ou que sa résistance électrique est infinie, utiliser le fusible de rechange. - Page 49 Poêle OVE Plug-in auto Références P642111 & P642112 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. 642111 Identifier. Classe d’efficacité énergétique. Energy efficiency class.
- Page 50 Poêle OVE Plug-in auto Références P642111 & P642112 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. 642112 Identifier. Classe d’efficacité énergétique. Energy efficiency class.
