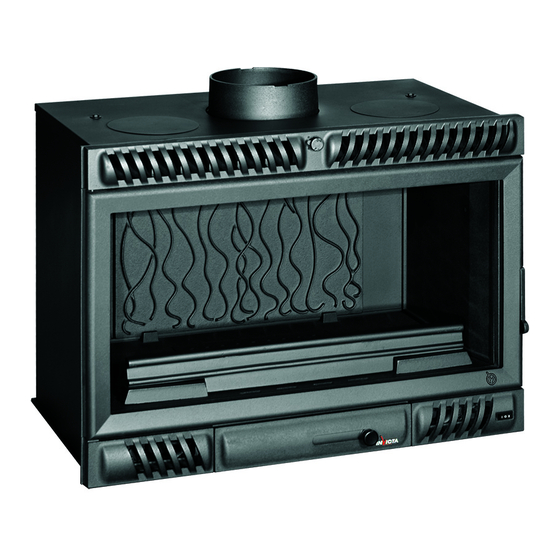

Invicta Insert 800 S Turbo Notice Particulière D'utilisation Et D'installation
Masquer les pouces
Voir aussi pour Insert 800 S Turbo:
Manuels Connexes pour Invicta Insert 800 S Turbo
Sommaire des Matières pour Invicta Insert 800 S Turbo
- Page 1 Insert 800 S Turbo Référence : P668044 INSERT 800 S TURBO Référence P668044 DT Le 17/02/2020 page 1/9...
- Page 2 Fiche technique AD 6680 44 Insert 800 S Turbo Référence : P668044 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil. Caractéristiques suivant EN 13229 : Puissance nominale 18 kW Rendement 76.5 %...
- Page 3 Insert 800 S Turbo Référence : P668044 INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL. Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degrés Celsius au dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.
- Page 4 Insert 800 S Turbo Référence : P668044 DT Le 17/02/2020 page 4/9...
- Page 5 Insert 800 S Turbo Référence : P668044 Repère Référence Désignation Quantité F680100B-B Socle F680878U Embase AV8636200 VAM FHC M6X20 BRUT AL401201 Appareillage +2 ventilateurs AI719264A Carton céramique AI701542 Laine céramique AI713110A Carton céramique AD162000 Clips tôle AI010080 Joint de 7x3 2 x0.5m...
- Page 6 Insert 800 S Turbo Référence : P668044 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre.
- Page 7 Insert 800 S Turbo Référence : P668044 Fonctionnement, branchement et accès aux ventilateurs 119 x 119 x 38 Choix du mode de ventilation : POSITION 0 : Arrêt ou fonctionnement automatique Dans le cas où vous n’utilisez pas votre insert, la soufflerie est à l’arrêt.
- Page 8 Insert 800 S Turbo Référence : P668044 SCHEMA ELECTRIQUE terre neutre INSERT phase RESISTANCE INTERRUPTEUR THERMIQUE VENTILATEUR VENTILATEUR vert jaune bleu rouge DT Le 17/02/2020 page 8/9...
- Page 9 Insert 800 S Turbo Référence : P668044 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. P668044 Identifier. Classe d’efficacité énergétique. Energy efficiency class.
