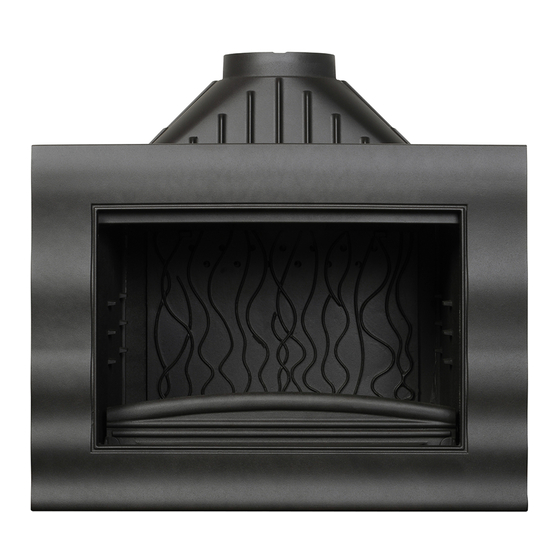

- Page 1 Foyer 800 Onde Référence : 9582 44 FOYER ONDE Référence 9582 44 XD – 06/04/2018 page 1/10...
- Page 2 Foyer 800 Onde Référence : 9582 44 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil. Caractéristiques suivant EN 13229 : Puissance nominale 11 kW Rendement 80 % Taux de CO% 0.15 %...
- Page 3 Foyer 800 Onde Référence : 9582 44 INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL. Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degrés Celsius au dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.
- Page 4 Foyer 800 Onde Référence : 9582 44 XD – 06/04/2018 page 4/10...
- Page 5 Foyer 800 Onde Référence : 9582 44 Repère DESIGNATION Référence Socle FB60700130 Grille foyère F6700139B-B Façade FB60700644 Façade cendrier FB60700645 Côté réversible FB60700104 Fond arrière FB60700658 Déflecteur FB60800158 Avaloir FB60700828 Taque invicta FB60700657 Chenet invicta FB60700440 Porte onde FB60700649 Tirant de 6 x 425...
- Page 6 Foyer 800 Onde Référence : 9582 44 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
- Page 7 Foyer 800 Onde Référence : 9582 44 Organes de réglages : Utiliser systématiquement la ‘’main froide’’ fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds. Registre de réglage d’allure : ce registre est utilisé pour moduler l’allure de l’appareil entre ‘’ allure normale ‘’ et la ‘’combustion lente’’.
- Page 8 Foyer 800 Onde Référence : 9582 44 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le «...
- Page 9 Foyer 800 Onde Référence : 9582 44 Montage avec l’option support foyer XD – 06/04/2018 page 9/10...
- Page 10 Foyer 800 Onde Référence : 9582 44 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. 958244 Identifier. Classe d’efficacité énergétique. Energy efficiency class.
