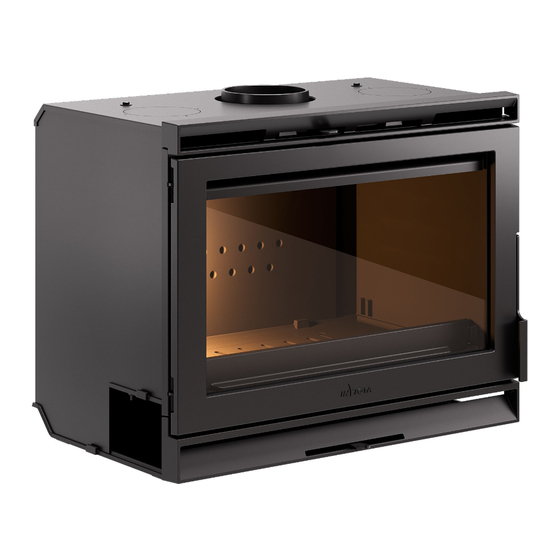

- Page 1 Insert 700 ETHERA Référence: P967005 Insert 700 ETHERA Convection Naturelle Référence P967005 PhL le 14/09/2023 Page 1 sur 10...
- Page 2 Insert 700 ETHERA Référence: P967005 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil. Caractéristiques et performances en fonctionnement intermittent suivant EN 13229 : Puissance nominale 8 kW Rendement...
- Page 3 Insert 700 ETHERA Référence: P967005 PhL le 14/09/2023 Page 3 sur 10...
- Page 4 Insert 700 ETHERA Référence: P967005 INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL. Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degrés Celsius au dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.
- Page 5 Insert 700 ETHERA Référence: P967005 PhL le 14/09/2023 Page 5 sur 10...
- Page 6 Insert 700 ETHERA Référence: P967005 Désignation Référence Socle F670750U-B Couvercle d’air primaire F670751B-A Joint Ø5 longueur 0.492 mètre AI303005 Vis d’articulation du registre AS618100 Rondelle large de 8 AV4110080 Ressort de rappel AS750125A Registre de réglage d’air primaire AT700189A Rondelle large de 6 AV4110060 Ecrou à...
- Page 7 Insert 700 ETHERA Référence: P967005 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
- Page 8 Insert 700 ETHERA Référence: P967005 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le « registre de réglage d’allure » en position « allumage » jusqu’à obtenir un embrasement satisfaisant du bois : Dans la phase de combustion de la fraction volatile du bois, il faut absolument éviter le fonctionnement sans embrasement...
- Page 9 Insert 700 ETHERA Référence: P967005 Information pour le recyclage/la fin de vie du produit : Veuillez-vous munir des pages « Eclaté » et « Nomenclature » afin de visualiser les numéros et les références des différentes pièces composants le produit.
- Page 10 Insert 700 ETHERA Référence: P967005 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. P967005 Identifier. Classe d’efficacité énergétique. Energy efficiency class. Puissance thermique directe.
