Invicta 700 Optimise Notice Particulière D'utilisation Et D'installation

Avec clé de buse
Masquer les pouces Voir aussi pour 700 Optimise:
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel

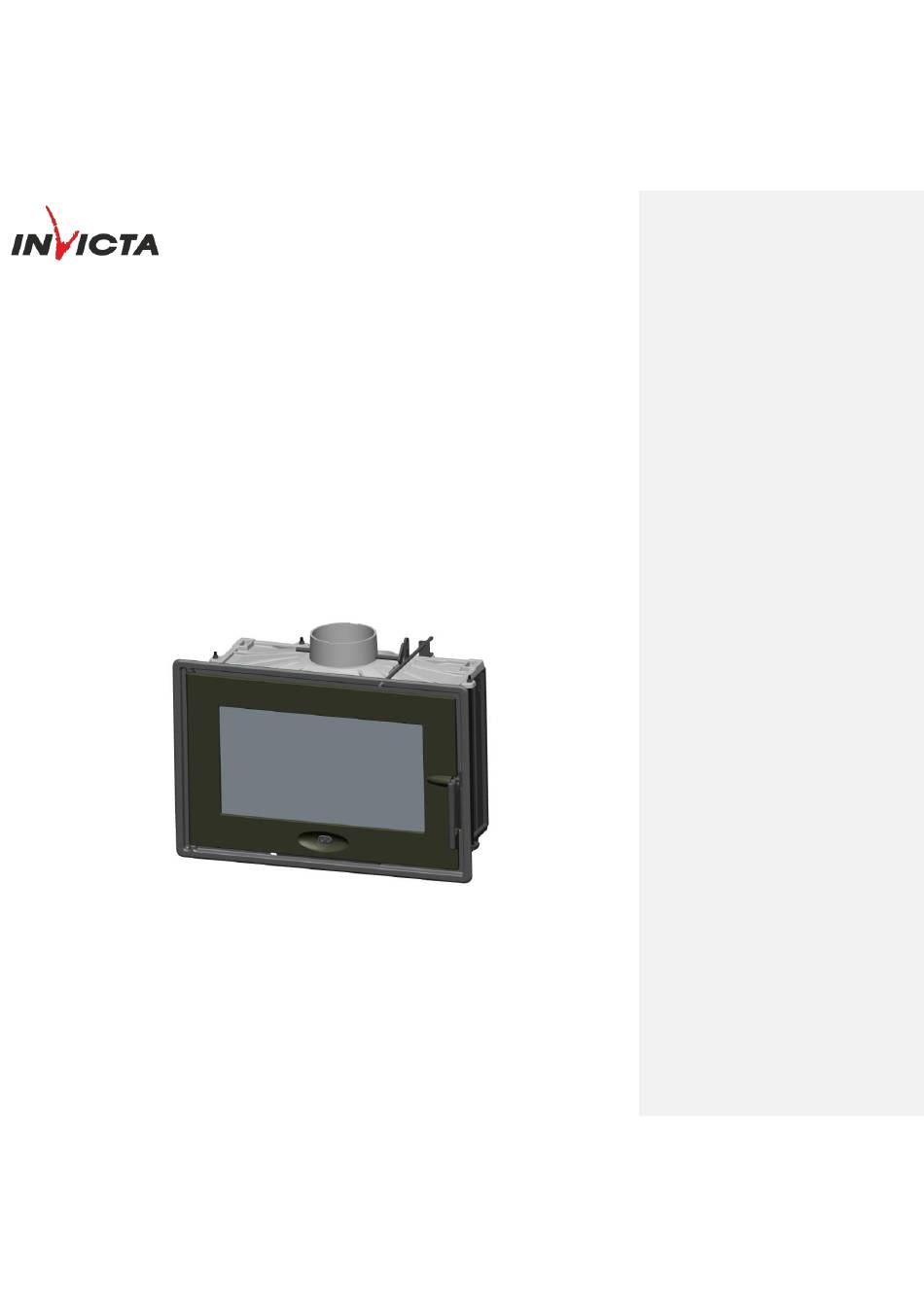

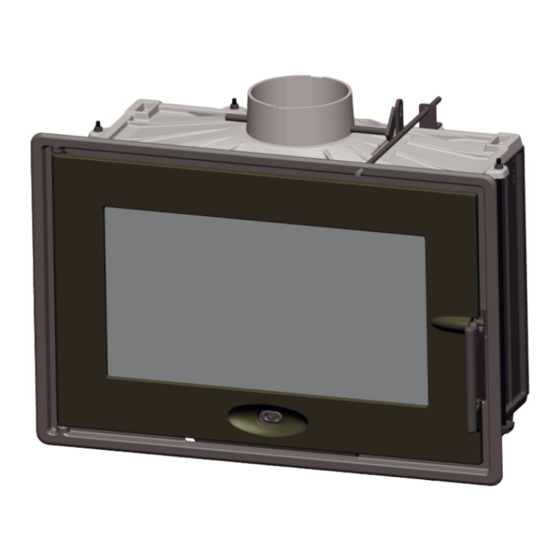

Foyer 700 OPT.
référence P677175
clé de buse
Foyer
700 Optimisé
avec clé de buse
ref : P677175
Référence P677175
Rédacteur XD , le 17/02/2020
Page 1 sur 10

Publicité

Table des Matières
loading

Manuels Connexes pour Invicta 700 Optimise

Sommaire des Matières pour Invicta 700 Optimise

  • Page 1 Foyer 700 OPT. référence P677175 clé de buse Foyer 700 Optimisé avec clé de buse ref : P677175 Référence P677175 Rédacteur XD , le 17/02/2020 Page 1 sur 10...
  • Page 2 Foyer 700 OPT. référence P677175 clé de buse Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques et performances en fonctionnement intermittent suivant EN 13229 : Puissance nominale 7 kW Rendement 77 %...
  • Page 3 Foyer 700 OPT. référence P677175 clé de buse INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL. Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degrés Celsius au dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.
  • Page 4 Foyer 700 OPT. référence P677175 clé de buse Rédacteur XD , le 17/02/2020 Page 4 sur 10...
  • Page 5 Foyer 700 OPT. référence P677175 clé de buse REP. QTE DESIGNATIONS REFERENCES 1 JOINT PORTE THERMOCORDE Ø 9 mm Lg 1.6 m AI303009 1 JOINT VITRE THERMOCORDE 7x3 mm Lg 1.1 m AI010080 1 PLAQUE SIGNALETIQUE AM677174 4 TIRANT AS049010 4 CLAMS AS700180 1 EXCENTRIQUE FERMETURE...
  • Page 6 Foyer 700 OPT. référence P677175 clé de buse Détail du registre des fumées : REP. QTE DESIGNATIONS REFERENCES BOUTON INOX AS610232 AXE VOLET AS700100 TIGE VOLET AS700411 EQUERRE VOLET AT700679 RONDELLE M10 AV4100100 RONDELLE M6 AV4216250 ECROU M5 AV7100050 ECROU EMBASE M6 AV7220060 VIS TH 5x25 AV8405250...

  • Page 7: Tres Important

    Foyer 700 OPT. référence P677175 clé de buse TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à...

  • Page 8: Conseils D'entretien

    Foyer 700 OPT. référence P677175 clé de buse Quel que soit le mode de fonctionnement désiré, s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le « registre de réglage d’allure » en position « allumage » jusqu’à obtenir un embrasement satisfaisant du bois : Dans la phase de combustion de la fraction volatile du bois, il faut absolument éviter le fonctionnement sans embrasement sous peine d’encrasser fortement l’appareil et le conduit de fumée et de larguer dans l’atmosphère des effluents nocifs pour l’environnement et la santé.

  • Page 9: Raccordement

    Foyer 700 OPT. référence P677175 clé de buse SECURITE  Pendant le fonctionnement, toutes les surfaces de l’appareil sont chaudes : Attentions aux brûlures !! Eviter d’installer le poêle dans un endroit où il y a beaucoup de passages.  Si un feu de cheminée se déclare, en premier fermer la porte de rechargement, en second les arrivées d’air primaire et secondaire, puis communiquer immédiatement avec les autorités locales incendie (le 18).

  • Page 10: Decendrage

    Foyer 700 OPT. référence P677175 clé de buse DECENDRAGE Utiliser une pelle métallique, transversalement, pour vider les cendres qui s’accumulent dans la chambre de combustion au cours des utilisations successives. Rédacteur XD , le 17/02/2020 Page 10 sur 10...
  • Page 11 OPT. 700 Insert référence P677175 flue key Optimised 700 Insert with flue key ref: P677175 Reference P677175 Rédacteur FL , le 17/02/2020 Page 1 sur 11...
  • Page 12 OPT. 700 Insert référence P677175 flue key Specific user and installation manual Please read this additional specific manual and the general manual also provided with the appliance carefully Specifications and performances for intermittent use as per EN 13229: Rated power 7 kW Efficiency 77 %...
  • Page 13 OPT. 700 Insert référence P677175 flue key APPLIANCE EMBEDDING INSTRUCTIONS. To limit the heating of the walls composing the casing of the fireplace to be built to 65K (K = degrees Celsius above room temperature), and for the appliance to operate properly, the principles shown in the diagram below should be followed. Respect the minimum embedding and convection air circuit dimensions (size of the intake for the “air to be heated”...
  • Page 14 OPT. 700 Insert référence P677175 flue key Rédacteur FL , le 17/02/2020 Page 4 sur 11...
  • Page 15 OPT. 700 Insert référence P677175 flue key PART QTY NAME REFERENCE 1 THERMOCORDE DOOR SEAL Ø 9 mm Len 1.6 m AI303009 1 THERMOCORDE WINDOW SEAL 7x3 mm Len 1.1 m AI010080 1 IDENTIFICATION PLATE AM677174 4 LAG BOLT AS049010 4 CLAM AS700180 1 CLOSURE CAM...
  • Page 16 OPT. 700 Insert référence P677175 flue key Smoke control detail: PART QTY NAME REFERENCE STAINLESS STEEL KNOB AS610232 FLAP SHAFT AS700100 FLAP ROD AS700411 FLAP BRACKET AT700679 M10 WASHER AV4100100 M6 WASHER AV4216250 M5 NUT AV7100050 M6 FLANGE NUT AV7220060 TH 5x25 SCREW AV8405250 TH 6x30 SCREW...

  • Page 17: Very Important

    OPT. 700 Insert référence P677175 flue key VERY IMPORTANT As a complement to this document, please read the “INSTALLATION AND USE MANUAL FOR CHIMNEYS AND INSERTS” supplied with the appliance carefully. INSTALLATION ADVICE The depression in the flue must be between 6 and 12 Pascals. This value can be checked when heating using a pressure gauge.
  • Page 18 OPT. 700 Insert référence P677175 flue key Whatever the operating mode used, make sure each load of wood lights as soon as it is placed in the appliance and that it continues to burn. If this does not happen, open the “firing rate” control to the “lighting” position for a few moments until the wood lights properly: During the combustion phase of the volatile part of the wood , it is essential to avoid operation without full fire, failing which the appliance and the chimney flue will be soiled and effluents harmful to the environment and health will be released into the atmosphere.
  • Page 19 OPT. 700 Insert référence P677175 flue key SAFETY  When in use, all the appliance surfaces are hot: Beware of burns!! Avoid installing the appliance in a location where there is a lot of passage.  If a chimney fire were to break out, first close the loading door, then the primary and secondary air intakes, then immediately contact your local fire &...

  • Page 20: Removing Ash

    OPT. 700 Insert référence P677175 flue key REMOVING ASH Use a metal shovel and a side movement to empty the ash that accumulates in the combustion chamber during use. Rédacteur FL , le 17/02/2020 Page 10 sur 11...
  • Page 21 OPT. 700 Insert référence P677175 flue key Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. P677175 Identifier. Classe d’efficacité énergétique. Energy efficiency class.
