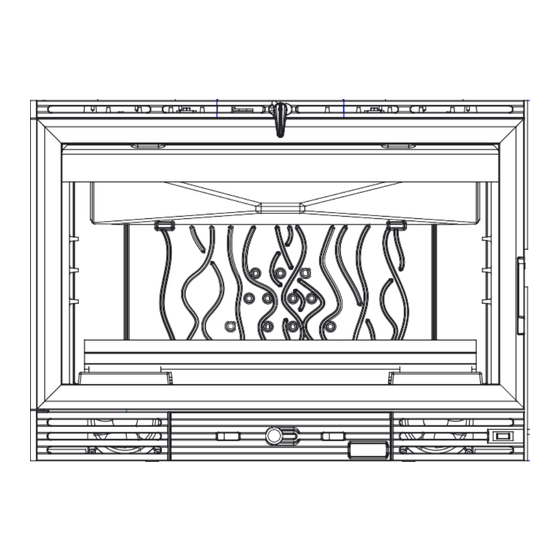

- Page 1 Insert 800 VT Turbo PC référence P968244 Insert 800 VT TURBO Référence P968244 XD le 06/12/2021 Page 1 sur 11...
- Page 2 Insert 800 VT Turbo PC référence P968244 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques et performances en fonctionnement intermittent suivant EN 13229 : Puissance nominale 12 kW...
- Page 3 Insert 800 VT Turbo PC référence P968244 INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des murs et du sol de la maison situés dans l’environnement de la cheminée à construire à 65K (K = degrés Celsius au-dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.
- Page 4 Insert 800 VT Turbo PC référence P968244 XD le 06/12/2021 Page 4 sur 11...
- Page 5 Insert 800 VT Turbo PC référence P968244 XD le 06/12/2021 Page 5 sur 11...
- Page 6 Insert 800 VT Turbo PC référence P968244 Rep. Référence Désignation Quantité F680100B-B Socle F680878U Embase AV8636200 VAM FHC M6X20 BRUT AL401201 Appareillage +2 ventilateurs AI719264A Carton céramique AI701542 Laine céramique AI713110A Carton céramique AD162000 Clips tôle AI010080 Joint 7x3 2x 0,50m...
- Page 7 Insert 800 VT Turbo PC référence P968244 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
- Page 8 Insert 800 VT Turbo PC référence P968244 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le «...
- Page 9 Insert 800 VT Turbo PC référence P968244 Fonctionnement, branchement et accès aux ventilateurs 119 x 119 x 38 Choix du mode de ventilation : POSITION 0 : Arrêt ou fonctionnement automatique Dans le cas où vous n’utilisez pas votre insert, la soufflerie est à l’arrêt.
- Page 10 Insert 800 VT Turbo PC référence P968244 SCHEMA ELECTRIQUE terre neutre INSERT phase RESISTANCE INTERRUPTEUR THERMIQUE VENTILATEUR VENTILATEUR vert jaune bleu rouge Information pour le recyclage/la fin de vie du produit : Veuillez-vous munir des pages « Eclaté » et « Nomenclature » afin de visualiser les numéros et les références des différentes pièces composants le produit.
- Page 11 Insert 800 VT Turbo PC référence P968244 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. P968244 Identifier. Classe d’efficacité énergétique. Energy efficiency class.
