Lubrification du carter
d'engrenages
Graissez le carter d'engrenages toutes les 100 heures de
fonctionnement.
1. Retirez le sac à herbe.
2. Raccordez un pistolet à graisse au graisseur dans
l'ouverture du carter de courroie (Fig. 38).

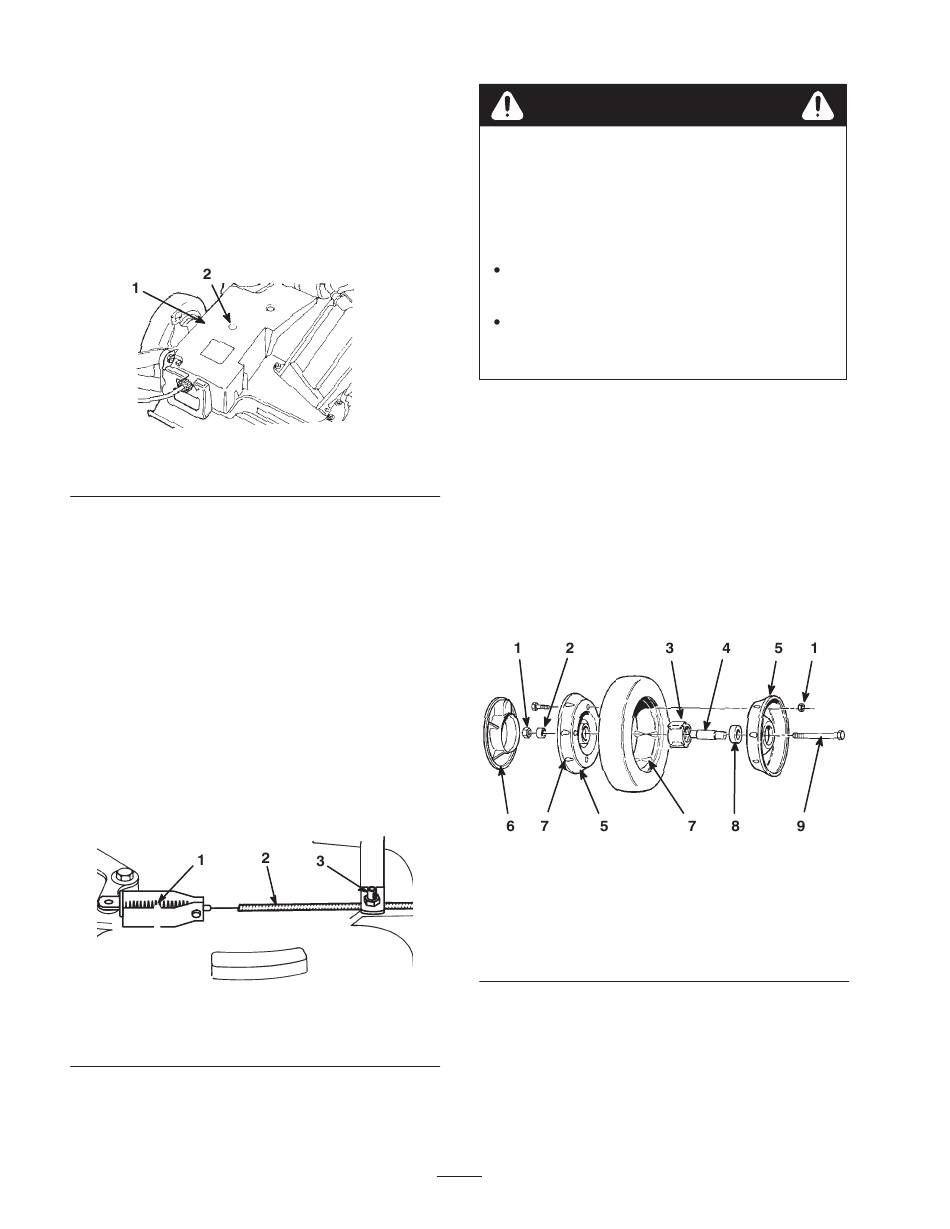

Figure 38
1. Carter de courroie
3. Injectez avec précaution un ou deux jets de graisse
universelle au lithium Nº 2.
4. Installez le sac à herbe.
Réglage du câble du frein de
lame
Réglez le câble de frein de lame chaque fois que vous
remplacez l'ensemble câble de frein ou la courroie.
1. Arrêtez le moteur et attendez l'arrêt de toutes les
pièces mobiles.
2. Débranchez la bougie (Fig. 11).
3. Desserrez la vis de serre-câble jusqu'à ce que la gaine
du câble puisse coulisser (Fig. 39).
Figure 39
1. Ressort
2. Gaine du câble
4. Tirez sur le câble pour le tendre, mais sans tendre le
ressort. Serrez la vis du serre-câble pour bloquer le
réglage.
m-224
2. Graisseur
m-278
3. Vis de serre-câble
26
Attention
Ne tendez pas excessivement le câble du frein de
lame au risque de séparer le frein du tambour. Si
le frein ne touche pas le tambour, la lame
continuera de tourner quand vous relâcherez la
barre de commande. La lame en rotation peut
infliger des blessures graves.
Après tout réglage du frein de lame, vérifiez
qu'il ne met pas plus de 3 secondes pour arrêter
la lame.
Si la lame n'arrête pas de tourner dans les
3 secondes, confiez la tondeuse à un réparateur
Toro agréé pour la faire contrôler et réparer.

Entretien des roues

Dépose des roues
1. Arrêtez le moteur et attendez l'arrêt de toutes les
pièces mobiles.
2. Débranchez la bougie (Fig. 11).
3. Retirez le boulon à tête, la bague d'espacement et le
contre-écrou qui fixent la roue au bras d'articulation
(Fig. 40).
Figure 40
1. Contre-écrous
2. Bague d'espacement
3. Ensemble moyeu et
roulement
4. Douille d'écartement des
roulements
4. Séparez du pneu les deux moitiés de la roue en retirant
les 4 boulons à tête et leurs contre-écrous (Fig. 40).
Remarque : Pour extraire les roulements de l'ensemble
moyeu/roulement, appuyez sur la douille d'écartement des
roulements (Fig. 40).
296
5. Demi-roue
6. Enjoliveur en plastique
(roues arrière uniquement)
7. Relief
8. Roulement (2)
9. Boulon à tête
