Réglage de la hauteur de coupe
Un levier de réglage de hauteur permet de régler chaque
roue individuellement aux hauteurs suivantes : 25 mm,
38 mm, 51 mm, 64 mm, 76 mm et 89 mm.
Danger
Lors du réglage des leviers de hauteur de coupe,
vous risquez de vous blesser gravement si vos
mains touchent la lame en mouvement.
Arrêtez le moteur et attendez l'arrêt de toutes
les pièces en mouvement avant de régler la
hauteur de coupe.
Ne mettez pas les doigts sous le carter de
tondeuse quand vous réglez la hauteur de coupe.

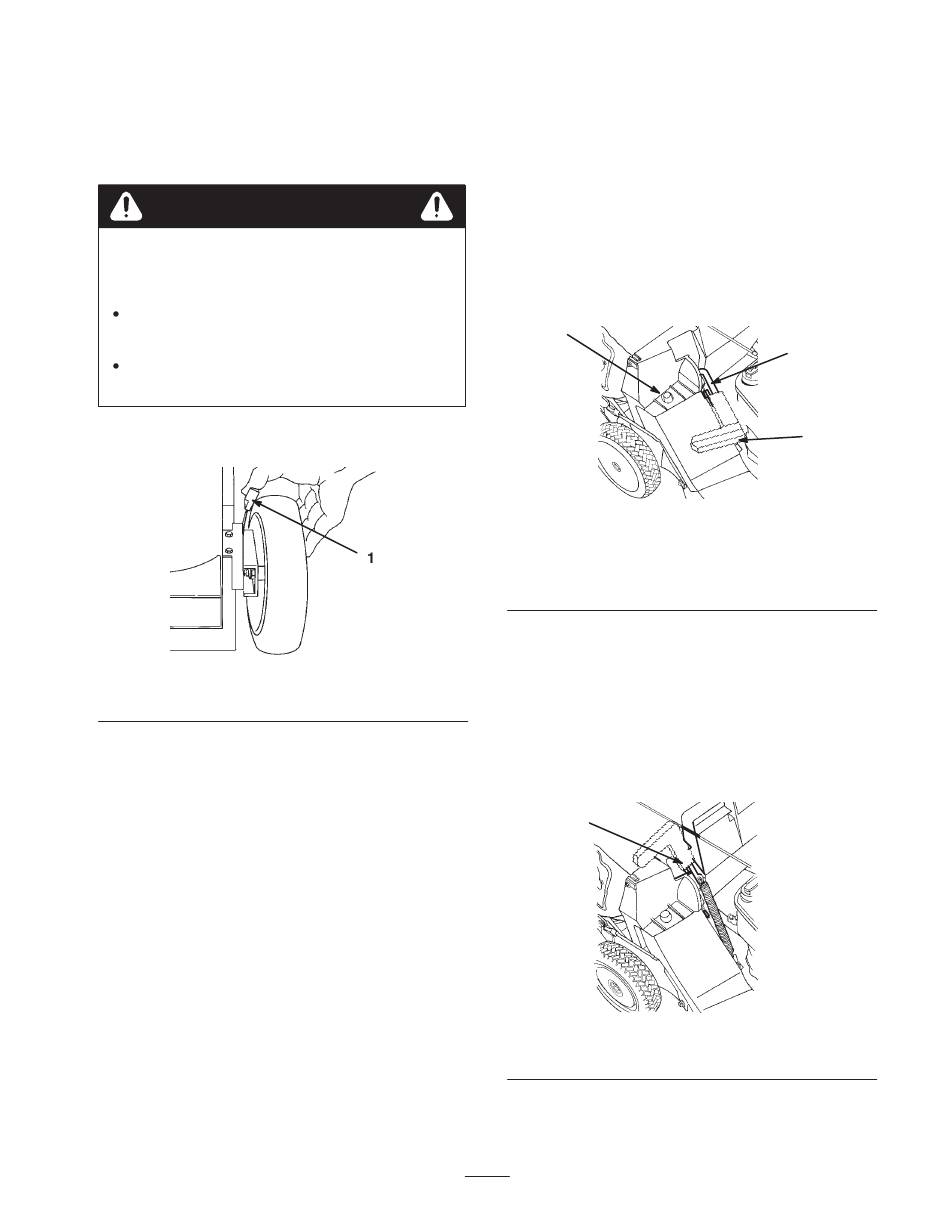

1. Tirez le levier de réglage de hauteur vers la roue
(Fig. 19) et amenez-le à la position voulue.
Figure 19
1. Levier de réglage de hauteur de roue
2. Relâchez et engagez le levier dans le cran correspon-
dant à la hauteur requise.
3. Réglez toutes les roues à la même hauteur de coupe.
Utilisation du sac à herbe
À l'occasion, il peut être souhaitable d'utiliser le sac à herbe
pour ramasser l'herbe haute ou très fournie et les feuilles.
Montage du sac à herbe
1. Arrêtez le moteur et attendez l'arrêt de toutes les
pièces mobiles.
2. Vérifiez que la poignée du volet d'éjection est
complètement abaissée vers l'avant et que le goujon
est bien engagé dans son logement (Fig. 20).
1
1. Armature du sac sur
l'ergot de retenue
2. Goujon engagé dans
l'arrêt
3. Accrochez le cadre du sac par le trou sur l'ergot de
m-225
retenue situé sur l'éjecteur (Fig. 20).
4. Accrochez l'arrière de l'armature à la tige de support
du sac.
5. Tirez la poignée du volet d'éjection vers l'avant pour
dégager le goujon de son logement, puis repoussez la
poignée vers l'arrière pour bloquer le goujon dans
l'encoche du sac (Fig. 21).
1. Ergot bloqué dans l'encoche du sac
Remarque : Le volet d'éjection dans le carter de la
tondeuse est maintenant ouvert.
15
Figure 20
3. Poignée à fond vers
l'avant. Volet d'éjection
fermé.
1
Figure 21
2
3
m-1912
m-1913
